39
BERÜHREN SIE NICHT DEN JUMPER!
WENN ER ENTFERNT WIRD, ZIEHT DER OPERATOR NICHT UM!
Radioantenne
Endschalterkontakt, der das Schließen stoppt
Endschalterkontakt, der das Öffnen stoppt
Gemeinsame Erdungskontakte
Kontaktbefehl für Fußgänger
Stromversorgung 230Vac 50/60 Hz (auf Antrag 120V/60Hz)
Anschluss der Erdleitungen (obligatorisch)
Konnektor für externen Radioempfänger 24Vdc (Modelle mit CRX)
Radio Modul eingebaut (Modelle CRX)
Positiv für die Speisung Autotest Rippe zu 24Vdc
Positiv für die Speisung der Zubehöre zu 24Vdc
Negativ für die Speisung der Zubehöre zu 24Vdc
Gemeinsame Erdungskontakte (POSITIV)
Kontakt Einzelimpuls (NO)
Fotozellen-Kontakt (NC)
Rippen-Kontakt bei Öffnung und Schließung (NC)
Verbindung zu Ton Signal (24Vdc max 200 mA) (NEGATIV)
Blinker (max 40W )
Gemeinsamer anschluss motor
Verbindung wechselgetriebe und kondensator motor
Konnektor für Sondenanschluss für Heizer (Kode ACG4665 Optional)
Nur am Ende der Bewegung beim öffnen und schließen des Tores
Elektronischer Regler für die Motorenstärke
J1
J2
J3
J4
J5
J6
J7
J8
R1
R2
AERIAL
LSC
LSO
COM
PED BUTT
L-N
ERDEN
RADIO
A+ TEST
A+
A-
COM +
K BUTT.
PHOT.
EDGE
-
U - MOTOR
V-W - MOTOR
PROBE
TRIMMER LOW SPEED
TRIMMER TORQUE
J7
R1
J6
J8
J5J2R2 J1
folgt von der Seite 39

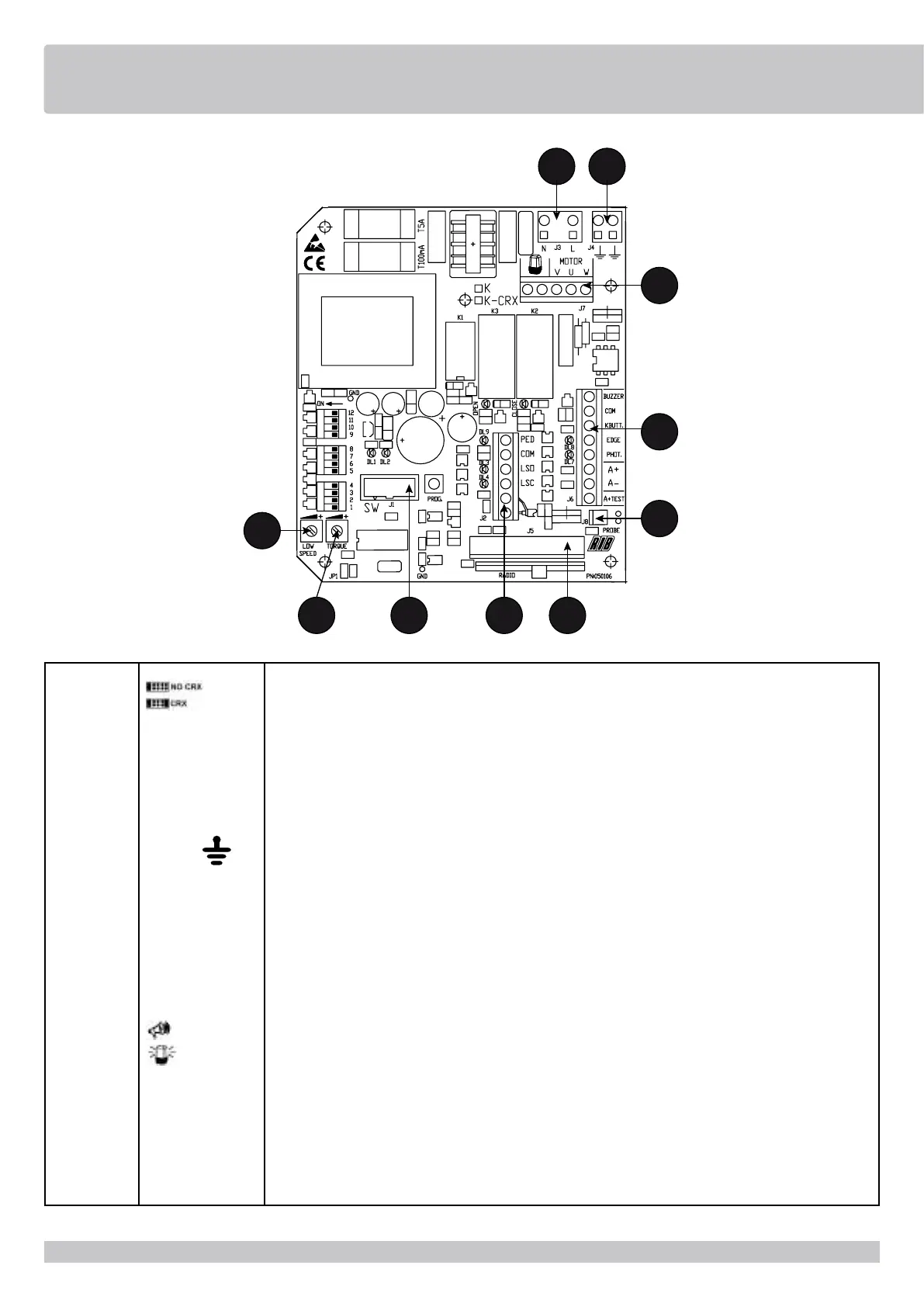

A - VERBINDUNGEN
D
