RIB K500 FAST - Page 9

9

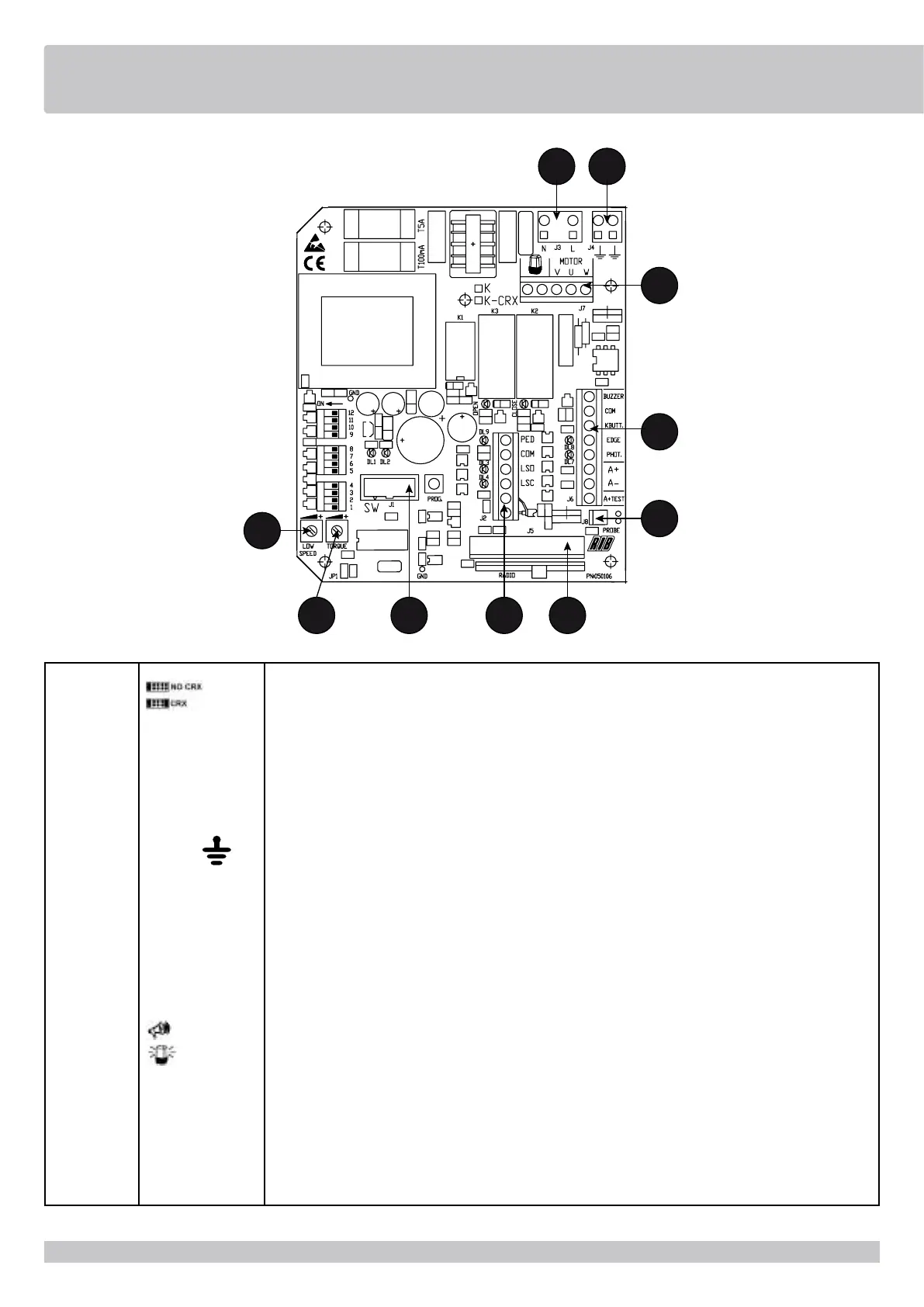

NON TOCCARE IL PONTICELLO !
SE VIENE RIMOSSO L’OPERATORE NON FUNZIONA!
Antenna radio
Contatto finecorsa che ferma la chiusura
Contatto finecorsa che ferma l’apertura
Comune dei contatti
Contatto comando pedonale
Alimentazione 230Vac 50/60Hz (120V/60Hz a richiesta)
Collegamento dei conduttori di terra (Obbligatorio)
Connettore per radio ricevitore esterno 24Vdc (modelli non CRX)
Modulo radio incorporato (modelli CRX)
Positivo per alimentazione autotest costa a 24Vdc
Positivo alimentazione accessori a 24Vdc
Negativo per alimentazione accessori a 24Vdc
Comune dei contatti (POSITIVO)
Contatto impulso singolo (NA)
Contatto fotocellule (NC)
Contatto coste in apertura e chiusura (NC)
Buzzer - Collegamento segnalatore sonoro (24Vdc max 200 mA) (NEGATIVO)
Lampeggiatore (max 40W )
Collegamento comune motore
Collegamento invertitori e condensatore motore
Connettore per collegamento sonda riscaldatore (cod. ACG4665 opzionale)
Regolazione della velocità di rallentamento in apertura e chiusura
Regolatore elettronico della forza del motore
J1
J2
J3
J4
J5
J6
J7
J8
R1
R2
J4
J7
R1
J3
J6
J8
J5J2R2 J1
AERIAL
LSC
LSO
COM
PED BUTT
L-N
TERRA
RADIO
A+ TEST
A+
A-
COM +
K BUTT.
PHOT.
EDGE
-
U - MOTOR
V-W - MOTOR
PROBE
TRIMMER LOW SPEED
TRIMMER TORQUE
A - CONNESSIONI
