RIB KING EVO - Page 7

7
9
I
Assicurarsi di stringere
il bullone che fissa
l’operatore alla staffa
permettendo che la stessa
possa liberamente ruotare.
SI !
L’operatore non deve
variare la sua altezza
nelle varie fasi della
movimentazione.
NO !
S1
Z
Y
X
COL - Attacco colonna KING EVO
KING EVO con 1 fermo meccanico
A
max
α
max
C D
T
max sec
COL
0÷20
110°
120 815
24
S1-X
20÷40 26
40÷60 27
60÷100
105°
29
100÷120 30
S1-Y
120÷140 100° 31
KING EVO con 2 fermi meccanici
A
max
α
max
C D
T
max sec
COL
0÷20
110°
120 775
24
S1-X20÷40 26
40÷60 27
60÷100
105°
26 S2-Y
100÷120 27
S3-Y
120÷140 100° 28
S2
Z Y X
S3
L
C
A
D
α
55
110

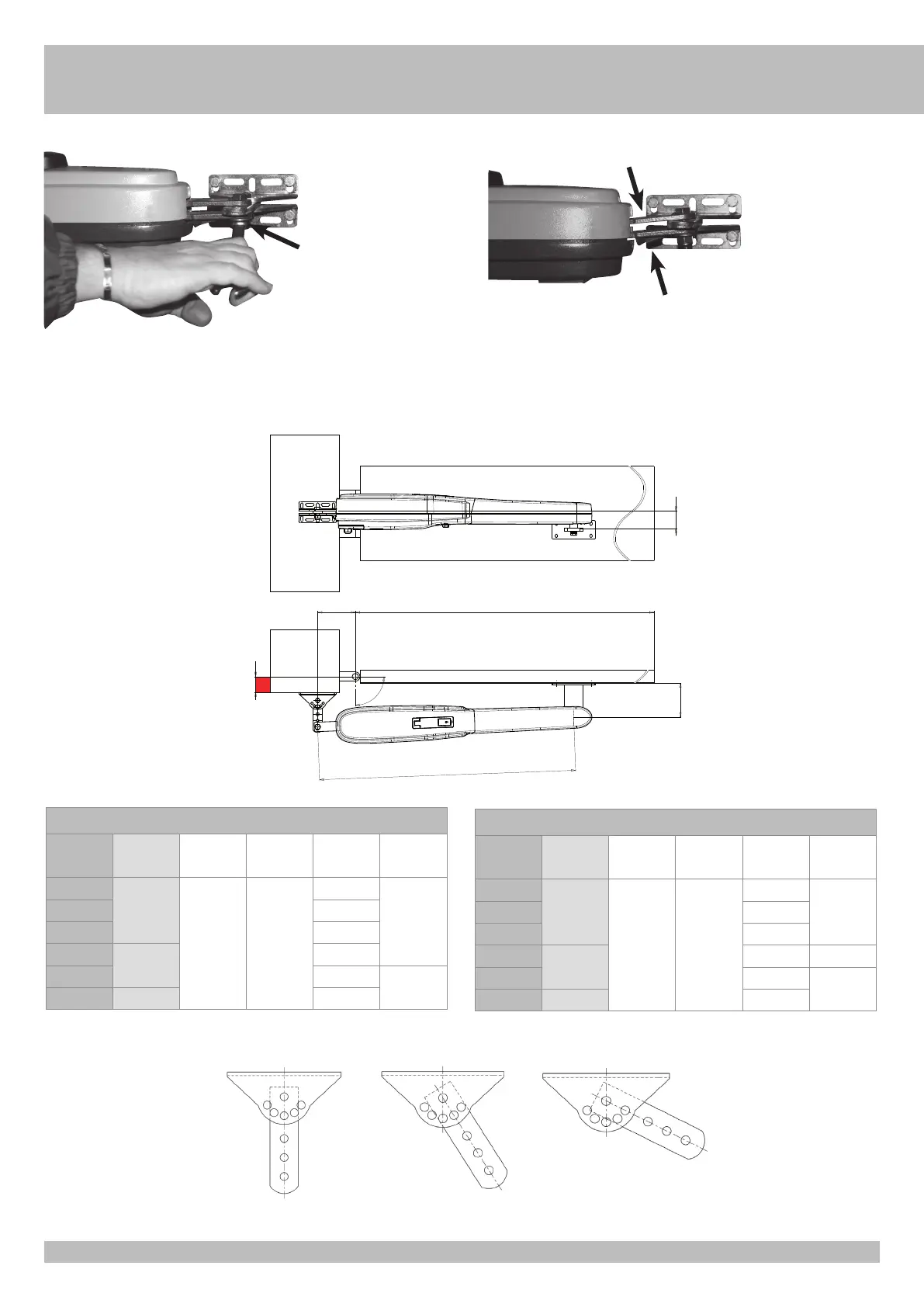

KING EVO - MISURE DA RISPETTARE PER UNA CORRETTA INSTALLAZIONE
Rispettale la quota 55 e assicurarsi che l’operatore sia orizzontale
