* Oltre i 2,5 metri di lunghezza d’anta deve essere applicata una elettroserratura per assicurare un’efficace chiusura.
Qualora il pilastro fosse molto largo e non fosse possibile installare l’operatore rispettando la misura (B), è indispensabile creare una nicchia nel pilastro o spostare il cancello sullo spigolo.
I
KING EVO L con 2 fermi meccanici
A
max
α
max
B C D
T
max sec
0÷100 115° 170
160 905
33
100÷140 110° 200 35
140÷180 105° 250 38
110
D
A
C
α
L
55
B

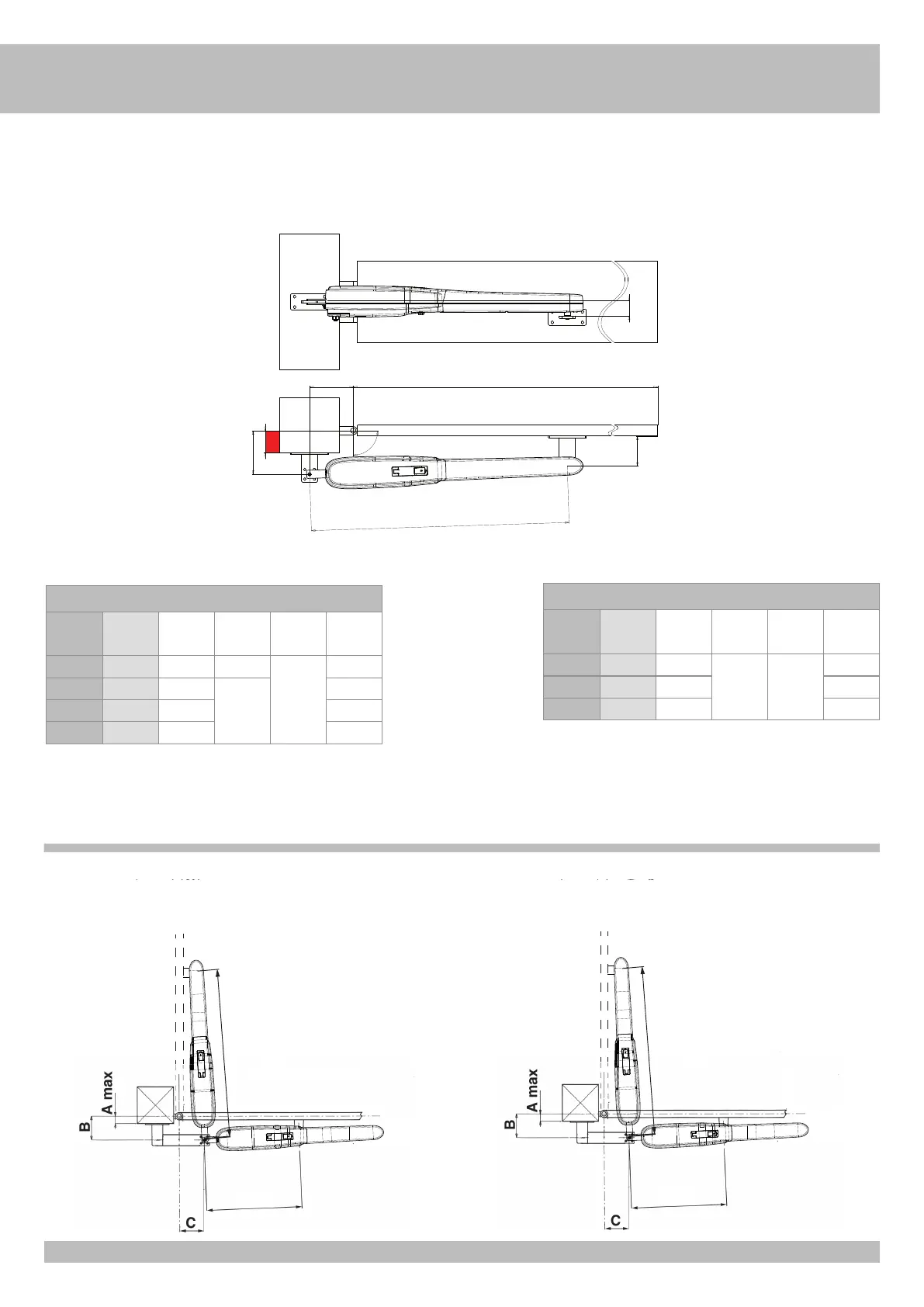

KING EVO L - MISURE DA RISPETTARE PER UNA CORRETTA INSTALLAZIONE
Rispettale la quota 55 e assicurarsi che l’operatore sia orizzontale
775
447
KING EVO
CHIUSO
APERTO
APERTURA ESTERNA con 2 FERMI
905
447
KING EVO L
CHIUSO
APERTO
APERTURA ESTERNA con 2 FERMI
KING EVO L con 1 fermo meccanico
A
max
α
max
B C D
T
max sec
0 140° 120 240
945
38
0÷100 115° 170
160
33
100÷140 110° 200 35
140÷180 105° 250 38
