RIB T2 User Manual

38
38
E
S

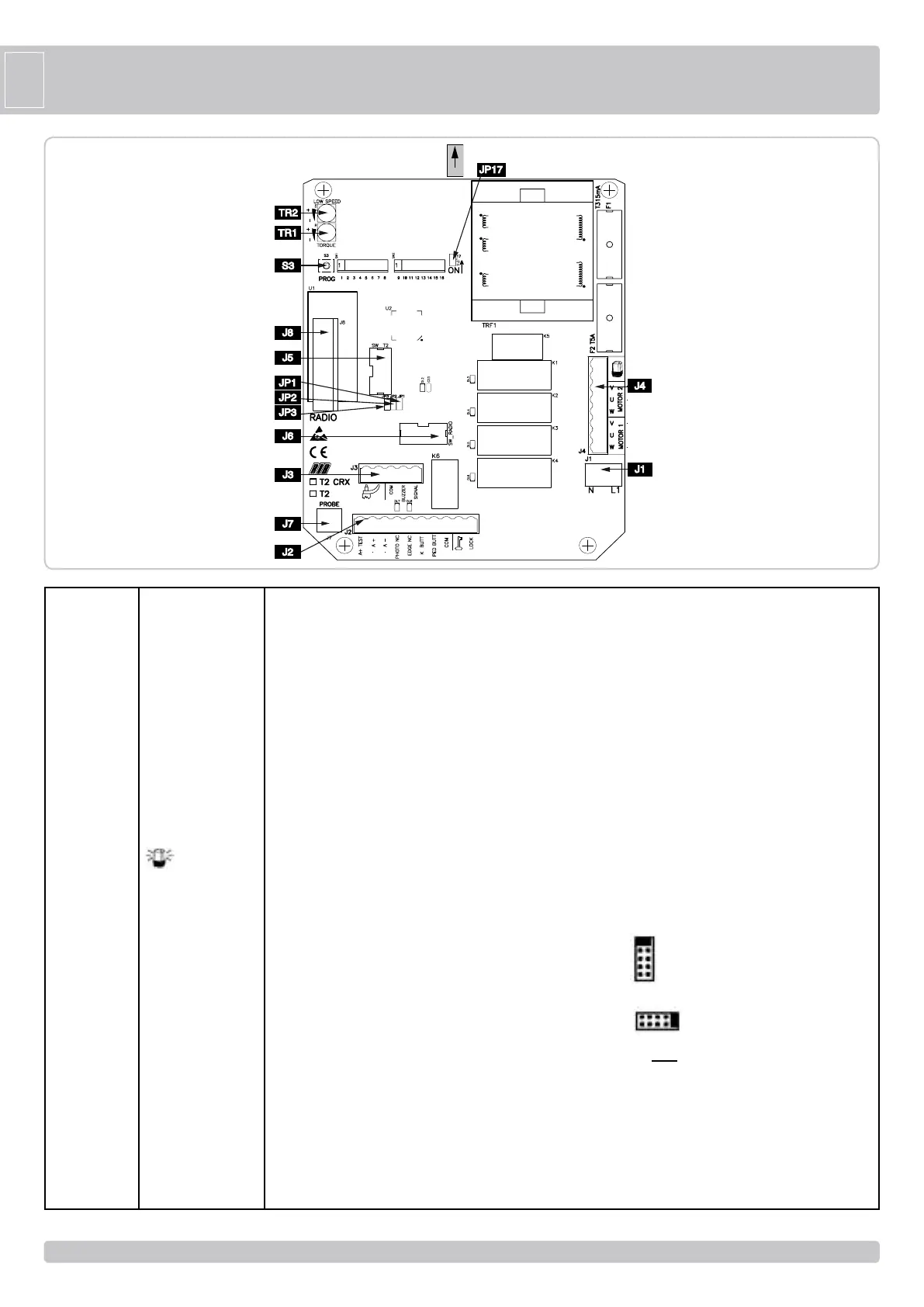

A - CONEXIÓN
Alimentación 230 Vac 50/60 HZ (120 V/ 60 Hz a pedido)
Positivo para alimentación autotest costa de 24 Vdc
Positivo para alimentación de accesorios de 24 Vdc
Negativo para alimentación de accesorios de 24 Vdc
Contacto fotocélulas (NC)
Contacto Costa (NC)
Contacto impulso único (NA)
Contacto del mando de apertura peatonal (NA)
Común de los contactos
Conexión de cerradura eléctrica (MÁX. 15W 12V)
Antena radio
Común de los contactos
Conexión indicador sonoro (24 Vdc máx. 200 mA)
Indicador cancela abierta 24 Vdc
Intermitente (máx. 40W)
CONEXIÓN COMÚN DEL MOTOR 2
CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 2
CONEXIÓN COMÚN DEL MOTOR 1
CONEXIÓN INVERSORES Y CONDENSADOR DEL MOTOR 1
¡NO TOCAR EL PUENTE!
¡SI ES REMOVIDO EL OPERADOR NO FUNCIONA!
(sólo para los modelos CRX)
¡NO TOCAR EL PUENTE!
¡SI ES REMOVIDO EL SISTEMA DE RADIO NO FUNCIONA!
Bornera para enlace con sonda de calentamiento incorporada, sòlo para operador KING ICE (còd.
AA14019)
Módulo radio incorporado (modelo CRX) o conector para radio receptor RIB de encaje con alimentación de 24 Vdc.
Selección funcionamiento con 1 o 2 motores
Botón para la programación
Regulador electrónico de fuerza
Regulador electrónico de velocidad lenta en acercamiento con DIP 7 ON (ver tabla 1)
J1
J2
J3
J4
J5
J6
J7
J8
JP17
S3
TR1
TR2
N -L1
A+ TEST
A +
A -
PHOT. NC
EDGE NC
K BUTT.
PED. BUTT.
COM
LOCK
AERIAL
COM
BUZZER
SIGNAL
U - MOTOR 2
V-W - MOTOR 2
U - MOTOR 1
V-W - MOTOR 1
SW T2
SW RADIO
PROBE
RADIO
PROG
TORQUE
LOW SPEED
TR2
TR1
S3
J8
J5
J3
J7
J2
J4
J1
J6
JP1
JP2
JP3
JP17
ON
