AVERTISSEMENT
La haute pression exercée par le coupe-tuyaux est
susceptible de projeter avec une force considérable la section
coupée du tuyau; elle peut, par conséquent, être à l’origine de
graves blessures au niveau des yeux ou de n’importe quelle
autre partie du corps.
• Portez des lunettes de protection.
• Maintenez-vous à distance des deux extrémités du tuyau.
• Veillez à ce que personne d’autre ne se trouve à proximité
du lieu de travail avant d’appliquer la pression de coupe.
• Ne pas dépasser les capacités de coupe recommandées
pour les dimensions et les types de tuyaux.
Vérifiez la chaîne et veillez à ce que les molettes, les
chaînons ou les goupilles ne soient pas endommagés.
NE PAS utiliser l’outil si la chaîne ou n’importe quel autre
élément est cassé ou endommagé.
“REMARQUE:
Conserver soigneusement
ces instructions.”
INFORMATIONS RELATIVES A LA SECURITE
MODE D'EMPLOI
IMPORTANT
Si le cliquet se bloque avant que le
tuyau ne soit sectionné, vous risquez
de casser le coupe-tuyaux. NE PAS
forcer le manche ni le bouton moleté
de réglage, il suffit de soulever et de
tourner le bouton du cliquet de telle
sorte que la flèche soit pointée dans
le sens opposé au manche rouge
(voir schéma 2). Manoeuvrez le
cliquet dans la direction indiquée par
la flèche afin de desserrer la chaîne
- remettez ensuite le coupe-tuyaux
en place en utilisant l’axe de la chaîne
adéquat dans le crochet.
Mise en place du coupe-tuyaux
1.Soulevez et mettez en position neutre le bouton du cliquet (l’axe du cliquet n’est pas engagé dans la couronne du cliquet).
2.Tournez le bouton moleté de réglage jusqu’à ce que le bord de la branche de l’étrier extérieur coïncide avec la marque de la section
de tuyau à couper. Les graduations se trouvent sur la branche de l’étrier intérieur.
3.Quand les conditions de travail le permettent, placez le coupe-tuyaux sur le tube avec le bouton de réglage à droite tout en bloquant la
partie longue du tube avec le pied.
Mise en place de la chaîne
4.Après avoir placé correctement le coupe-tuyaux, enroulez la chaîne autour du tuyau le plus serré possible. Placez le maillon de la
chaîne adéquat dans les crochets. Tourner le bouton moleté de réglage dans le sens opposé aux aiguilles d’une montre jusqu’à ce que
la chaîne soit serrée.
5.Tournez le bouton du cliquet de façon à ce que la flèche soit pointée en direction du manche rouge. (Voir schéma 1) La chaîne doit être
placée correctement de manière à assurer un déplacement suffisamment ample à l’action de coupe.
Sectionnement du tuyau
6.Actionnez le cliquet dans la direction indiquée par la flèche sur le bouton du cliquet jusqu’à ce que le tuyau soit sectionné.
Pour lubrifier le coupe-tuyaux
1.Soulevez et tournez le bouton du cliquet en position neutre (Voir étape 1).
2.Tournez le bouton moleté de réglage dans le sens des aiguilles d’une montre jusqu’à ce que les étriers latéraux soient tout à fait
fermés.
3.Lubrifiez le raccord du bouton moleté de réglage. Utilisez un lubrifiant de bonne qualité. Continuez à lubrifier jusqu’à ce que le lubrifiant
apparaisse sur les joints.
4.L’application occasionnelle d’huile sur les axes et les molettes assurera une liberté d’action à long terme.

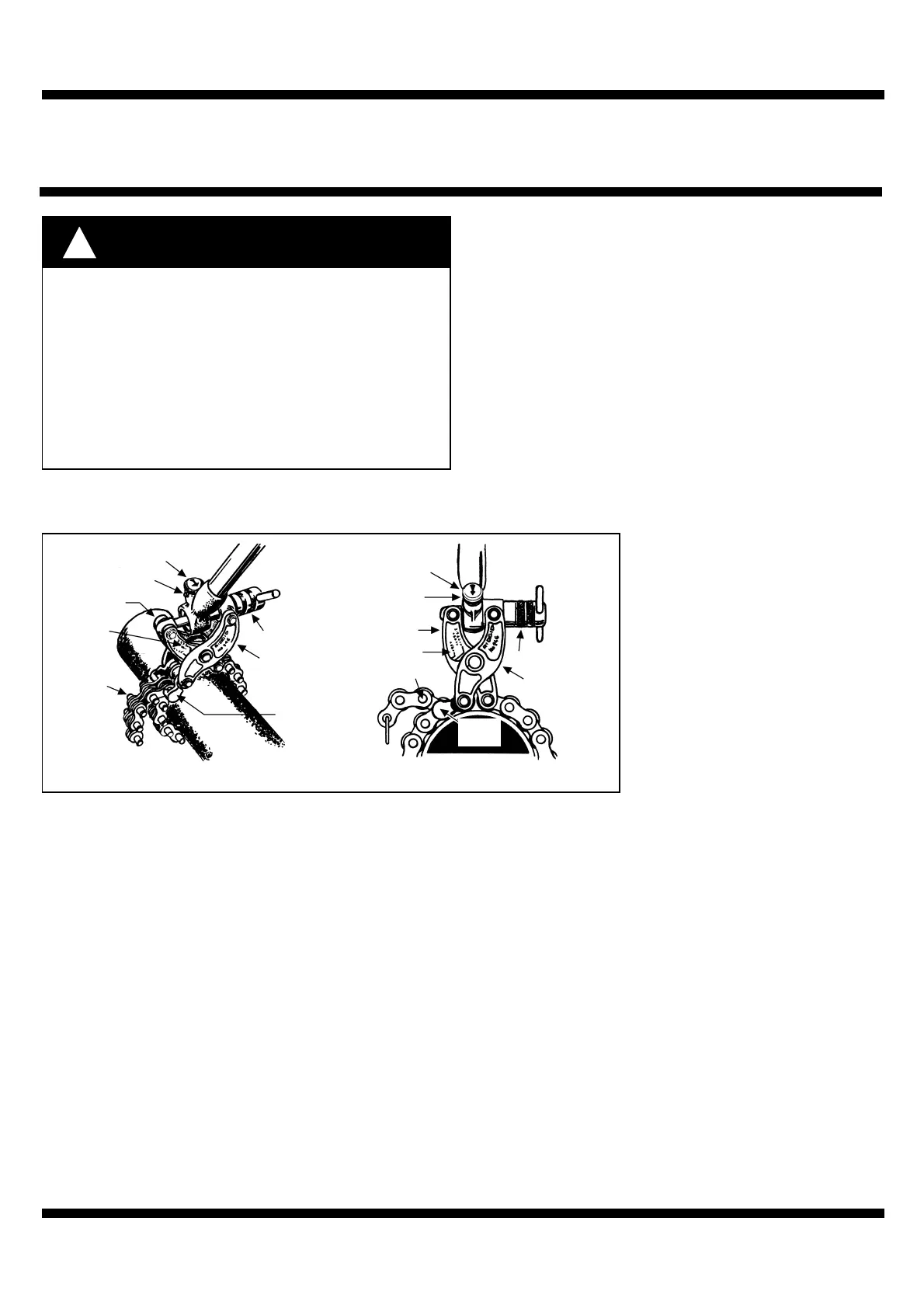

Bouton du cliquet
Goupille
Branche de l'étrier
interieur
Graduation
Axe de la
chaine
Bouton moleté
de réglage
Branche de l'étrier
extérieur
Crochet
Bouton du cliquet
Goupille
Branche de l'étrier
interieur
Graduation
Axe de la chaine
Bouton moleté
de réglage
Branche de l'étrier
extérieur
Fig.1
Fig.2
!
Il est recommandé de lire et de mettre en application les mesures de sécurité ainsi que le mode d’emploi suivants.
Crochet
