RIDGID 246 - Instruções de Segurança; Instruções de Funcionamento

ATENÇÃO
A alta pressão exercida pelo corta-tubos pode projectar
com uma força considerável a parte de tubo cortada,
podendo ocasionar sérios ferimentos aos olhos e ao
corpo.
• Utilize óculos de protecção.
• Mantenha-se a distância das extremidades do tubo.
• Assegure-se que ninguém se encontra na proximidade
da área de trabalho antes de aplicar a pressão de corte.
• Não ultrapasse as capacidades de corte recomendadas
para dimensões e tipos de tubos.
Verifique se a corrente não têm roletes, elos ou pinos de
articulação danificados. NÃO UTILIZE a ferramenta se
a corrente ou qualquer outra parte da ferramenta está
quebrada ou danificada.
“OBSERVAÇÃO :
Conserve estas instruções.”
INSTRUÇÕES DE FUNCIONAMENTO
IMPORTANTE
Se a catraca para antes de seccionar
o tubo, significa que o corta-tubo
está bloqueado. NÃO FORCE o
punho nem o botão de regulação,
simplesmente levante e gire o botão
da catraca de maneira que a flecha
fique apontada no sentido oposto do
punho vermelho (veja Fig. 2). Accione
a catraca na direcção indicada pela
flecha para soltar a corrente - coloque
depois o corta-tubos no lugar
utilizando o pino da corrente
adequado no gancho.
Colocação do Corta-Tubos
1.Levante e coloque em posição neutro o botão da catraca (O pino fora da ranhura).
2.Gire o botão de regulação até que a extremidade do braço lateral exterior coincida com a marca da dimensão do tubo a ser
cortado. As graduações se encontram sobre o braço interior lateral.
3.Desde que as condições de trabalho permitem, coloque o corta-tubos sobre o tubo com o botão de regulação a direita,
mantenha a parte longa do tubo com um suporte.
Ajustagem da corrente
4.Depois de colocar correctamente o corta-tubos, envolva a corrente em volta do tubo bem apertada. Coloque o pino da
corrente correcto nos ganchos. Gire o botão de regulação no sentido oposto dos ponteiros do relógio até que a corrente
esteja apertada.
5.Gire o botão da catraca de forma que a flecha esteja apontada na direcção do punho vermelho. (Veja Fig.1). A corrente
deve ser colocada correctamente para assegurar um movimento total da acção de corte.
Corte do Tubo
6.Accione a catraca na direcção indicada pela flecha sobre o botão da catraca até que o tubo esteja seccionado.
Para lubrificar o corta-tubos
1.Levante e gire o botão da catraca para posição neutra (veja fase 1).
2.Gire o botão de regulação na direcção dos ponteiros do relógio até que os braços laterais estejam totalmente fechados.
3.Lubrifique o encaixe do botão de regulação. Use um lubrificante de alta qualidade. Siga lubrificando até que o lubrificante
apareça nas juntas.
4.Uma aplicação ocasional de óleo sobre os pinos e os roletes assegurara um movimento suave.
Botão da catraca
Pino da catraca
Braço interior lateral
Marcas de
graduação
Pino da corrente
Botão de regulação
Braço exterior
lateral
Gancho
Botão da catraca
Pino da
catraca
Braço interior lateral
Marcas de
graduação
Pino da corrente
Botão de regulação
Braço exterior
lateral

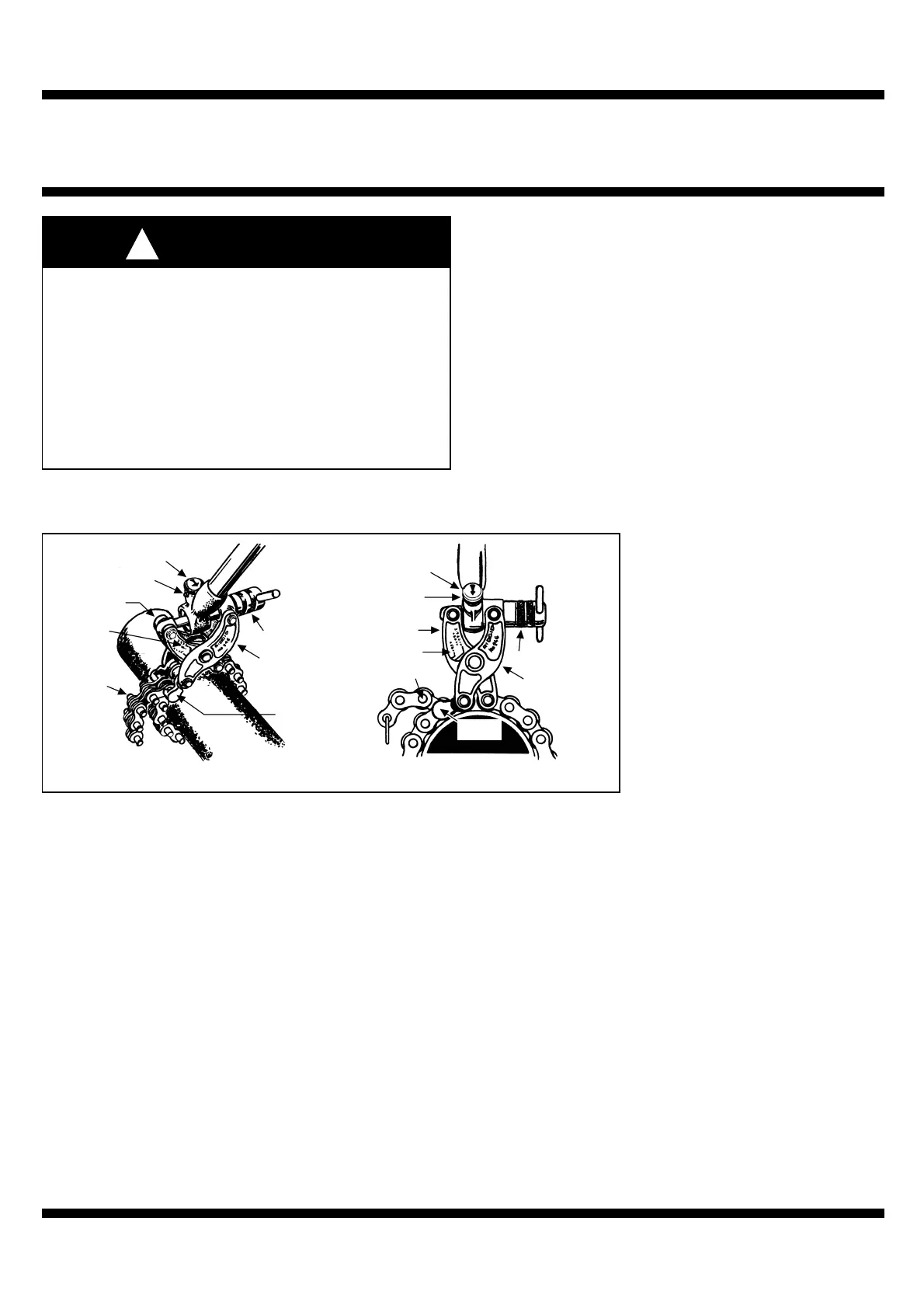

Fig.1
Fig.2
!
INSTRUÇÕES DE SEGURANÇA
Leia e siga as instruções de segurança e a informação de funcionamento.
Gancho
