VARNING
Det höga trycket som rörklippen uppnår vid kapning
kan ge splitter från röret. Detta kan orsaka ögonskador
eller andra personskador.
• Använd skyddsglasögon.
• Försäkra dig om att inga andra personer är i
omedelbar närhet vid kapmomentet.
• Överskrid inte rekommenderade rördimisioner eller
andra rörmaterial.
Inspektera kedjan. Försäkra dig om att inga skador
finns på trissor eller kedjan. Använd inte verktyget om
någon del är skadan.
Spara dessa
instruktioner
SÄKERHETS INFORMATION
Läs och följ säkerhets informationen och bruksanvisningen
BRUKSANVISNING
VIKTIGT
Om inte röret gått av när
pumprörelsen nått endläge.
TVINGA INTE ELLER PRESSA PÅ
HANDTAGET. SKRUVA INTE
HELLER PÅ JUSTERSKRUVEN.
Lyft enkelt vredet till frilläge. Pumpa
med handtaget för att friöra kedjan.
Fäst krokarna i nästa kedjepinne.
Gör om kapningen.
Att anbringa rörklippen
1. Lyft och vrid vredet till friläge. (pilen mot Open).
2. Ståll in för rätt rördimension. Skruva justerskruven tills yttre armen når markeringen som finns på innre armen.
3. Placera rörklippen på röret med justerskruven till höger. Grensla röret på rörets längsta del.
Att justera kedjan
4. Drag kedjan runt röret. fäst krokarna noggrannt i kedjepinnarna med kedjan så sträckt som möjligt. Skruva
justerskruven moturs tills kedjan är ordentligt sträckt och spänd.
5. Vrid och sänk vredet. (Pilen mot Cut). Kedjan måste vara korrekt anbringad för säker och enkel kapning.
Att kapa
6. Pumpa med handtaget (i riktning som pilen på vredet visar) tills röret är av.
Att smörja rörklippen
1. Lyft och vrid vredet till frilåge. (Pillen mot Open).
2. Skruva justerskruven sa mycket det går tills armarna är helt stängda.
3. Smörj justerskruven med ett smörjfett tills skruven år vål infettad.
4. Smörj regelbundet kedjan och skärtrissorna med olja så att de beveras i god kondition.

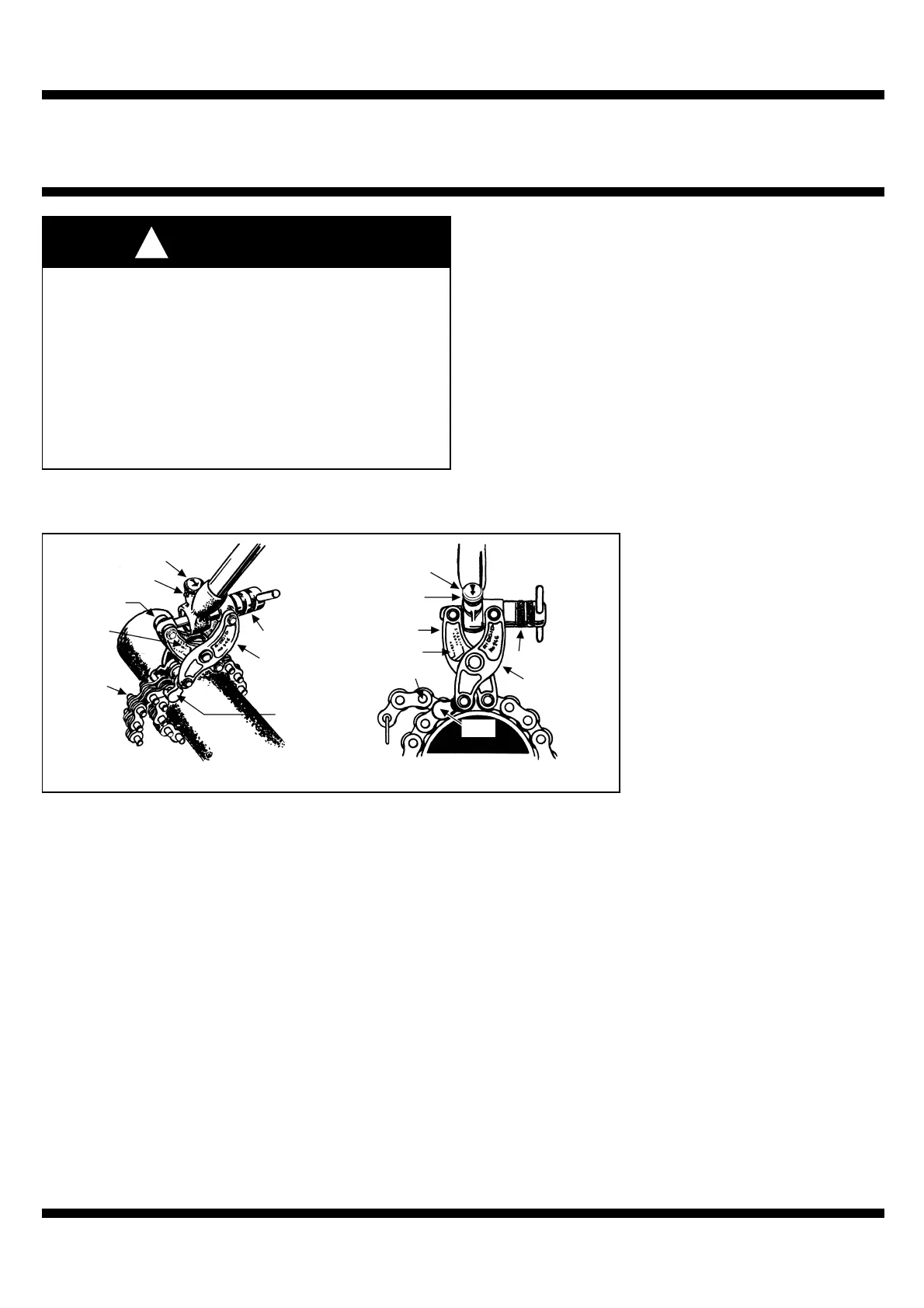

Vred
Ratchet Pin
Innre arm
Gradering
Kedjepinne
Justerkruv
Yttre arm
Krok
Vred
Ratchet Pin
Innre arm
Gradering
Kedjepinne
Justerkruv
Yttre arm
Krok
Fig.1
Fig.2
!
