Riello BAG3 MIX BASIC - Zone Minime DI Rispetto; Schema DI Principio Installazione Tipica

11
INSTALLAZIONE
ITALIANO

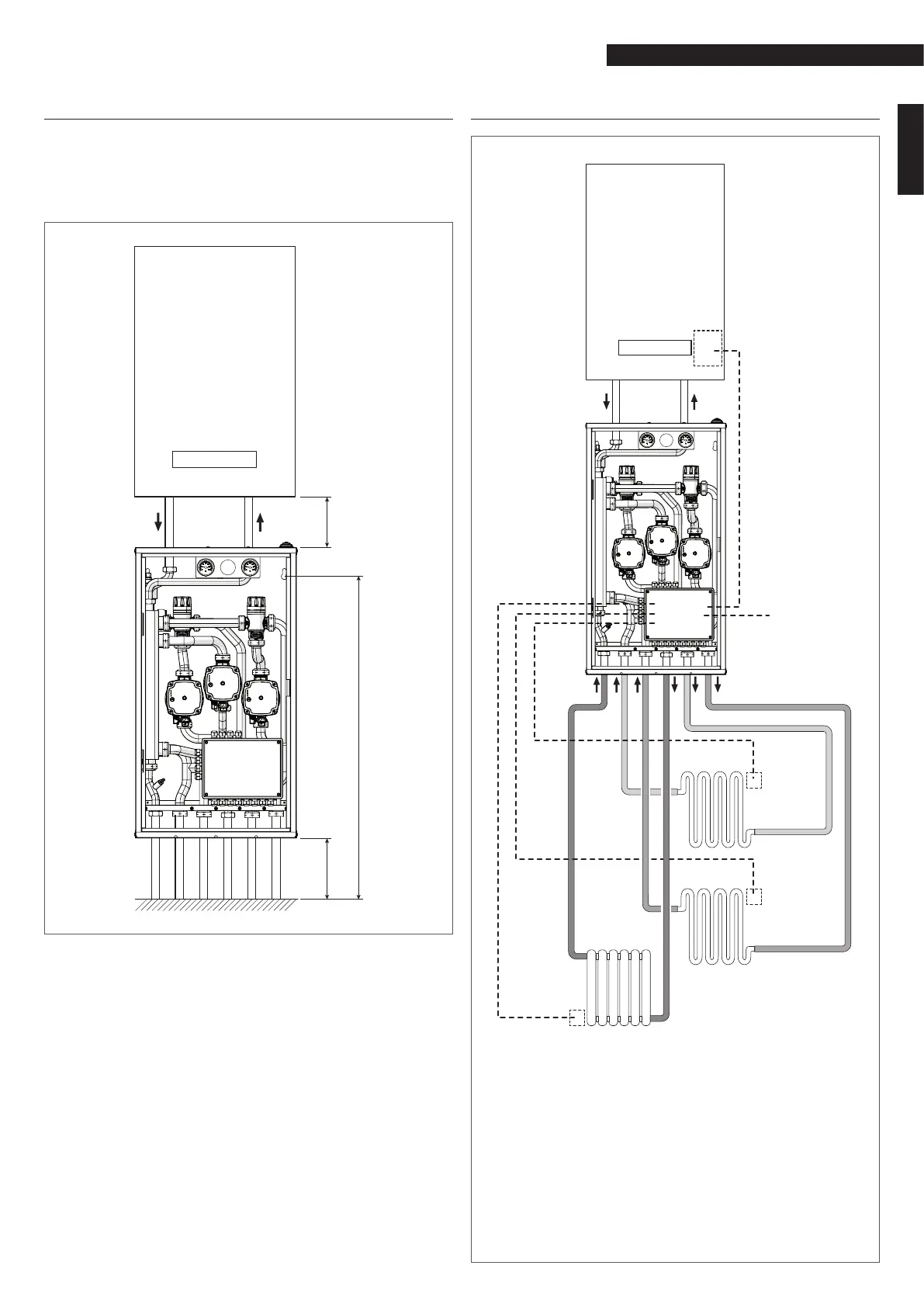

2.4 Zone minime di rispetto
La gura mostra un esempio tipico di installazione del BAG
3
.
NOTA: Per l’installazione di eventuali rubinetti (non forniti) oc-
corre predisporre la nicchia di dimensione tale da poterli instal-
lare sotto il BAG
3
stesso.
Caldaia
350 250
1000
2.5 Schema di principio installazione tipica
Caldaia
TA
230V~
50Hz
IBT2
zona 2
IAT
zona 3
IBT1
zona 1
TA-CT1
TA-CT2
TA-CT3
TA Connessione termostato ambiente
TA-CT1 Termostato ambiente/cronotermostato
zona 1 BASSA temperatura
TA-CT2
Termostato ambiente/cronotermostato
zona 2 BASSA temperatura
TA-CT3
Termostato ambiente/cronotermostato
zona 3 ALTA temperatura
IBT1
Impianto miscelato 1 BASSA temperatura
IBT2 Impianto miscelato 2 BASSA temperatura
IAT Impianto diretto ALTA temperatura
