Riello BAG3 MIX BASIC - Struttura; Identificazione

4
GENERALITÀ
ITALIANO
1
2

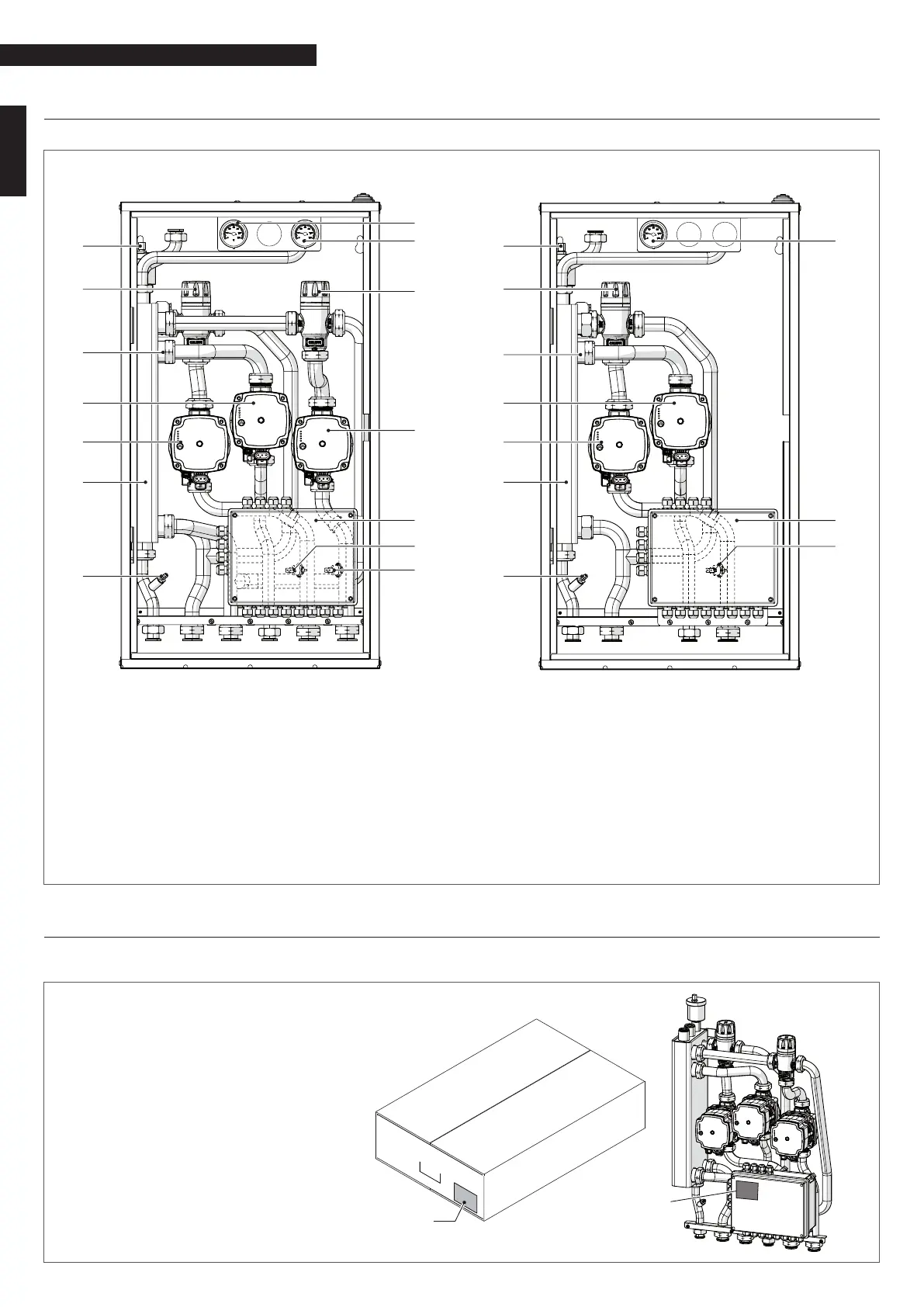

1.4 Struttura
1.5 Identicazione
BAG
3
è identicabile attraverso:
− Etichetta Imballo (1)
− Targhetta Tecnica (2) che riporta i dati tecnici.
9
La manomissione, l’asportazione, la
mancanza della Targhetta Tecnica o
quant’altro non permetta la sicura iden-
ticazione del prodotto, rende difcol-
tosa qualsiasi operazione di installazione
e manutenzione.
1
3
2
4
5
6
7
12
13
BAG
3
2 MIX BASIC
BAG
3
MIX BASIC
8
8
9
10
11
12
14
13
1
3
2
4
5
6
7
1 Rubinetto di scarico
2 Bottiglia di miscela
3 Circolatore impianto bassa temperatura 1
4 Circolatore impianto alta temperatura
5 Valvola di non ritorno (interna alla tubazione)
6 Valvola miscelatrice impianto bassa
temperatura 1
7 Valvola di sato aria
8 Termometro impianto bassa temperatura 1
9 Termometro impianto bassa temperatura 2
10 Valvola miscelatrice impianto bassa
temperatura 2
11 Circolatore impianto bassa temperatura 2
12 Scatola connessioni elettriche
13 Termostato limite riarmo automatico
impianto bassa temperatura 1
14 Termostato limite riarmo automatico
impianto bassa temperatura 2
