Riello BAG3 MIX BASIC - Collegamenti Elettrici

12
INSTALLAZIONE
ITALIANO

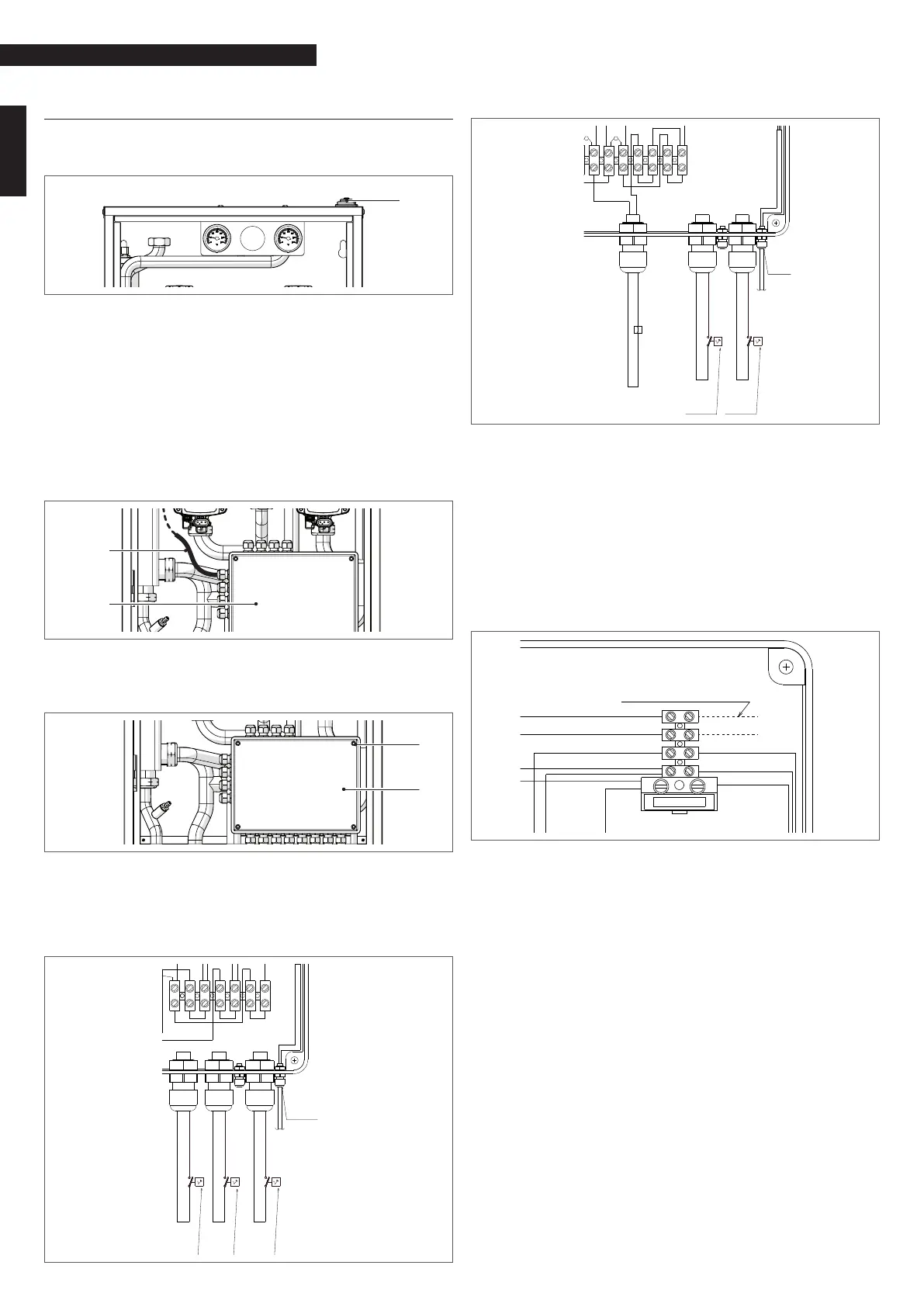

2.6 Collegamenti elettrici
Il BAG
3
è predisposto con dei passacavi in gomma (1) posti nella
parte superiore del box per il passaggio dei cablaggi elettrici.
1
3
4
Di seguito verrà spiegato come collegare opportunamente il
BAG
3
ai vari dispositivi e alla caldaia.
9
Prima di effettuare qualsiasi intervento di tipo elettrico po-
sizionare l’interruttore generale dell’impianto su “spento”.
Collegamento del BAG
3
all’alimentazione elettrica
− Condurre il cavo (2), fuoriuscente dalla scatola connes-
sioni elettriche (3), attraverso il passacavo (1) e collegarlo
all’alimentazione elettrica (fase-neutro-terra), avendo
cura di non allacciarsi sotto il fusibile di caldaia.
1
2
3
Accesso alle morsettiere dei collegamenti del BAG
3
− Per accedere elle morsettiere dei collegamenti del BAG
3
allentare le quattro viti (4) e rimuovere il coperchio (3).
1
3
4
Collegamento del BAG
3
ai termostati ambiente/cronotermostati
− Effettuare i collegamenti dei termostati ambiente (TA) e/o
cronotermostati (CT), di ciascuna zona, come evidenziato
nello schema sotto riportato. Prima del collegamento eli-
minare il relativo ponticello (TA1,TA2 o TA3).
24
5
1
Cavo ingresso
di rete 230V
3
TA2 nero
TA1 rosso
nero
rosso
marrone
marrone
TA3 grigio
grigio
marrone
grigio
grigio
marrone
marrone
TA3 dopo aver
rimosso
ponticello
GRIGIO
in morsettiera
TA1 dopo aver
rimosso
ponticello
ROSSO
in morsettiera
TA2 dopo aver
rimosso
ponticello
NERO
in morsettiera
9
24
5
1
Cavo ingresso
di rete 230V
3
blu
TA1 rosso
rosso
rosso
marrone
TA3 grigio
rosso
grigio
marrone
grigio
grigio
marrone
blu
rosso
rosso
blu
rosso
nero
TBT 1
TA3 dopo aver
rimosso
ponticello
GRIGIO
in morsettiera
TA1 dopo aver
rimosso
ponticello
ROSSO
in morsettiera
I termostati ambiente (TA) e/o cronotermostati (CT) dell’impianto a
bassa e alta temperatura devono essere collegati direttamente al
BAG
3
utilizzando un cavo con sezione minima di 1 mm
2
.
9
Il carico rappresentato dalla pompa graviterà direttamente sul re-
lativo termostato ambiente (TA) e/o cronotermostato (CT), quindi il
contatto del TA e/o CT deve essere adeguato all’applicazione ed es-
sere compatibile con la portata elettrica delle pompe non inferiore
a 6A (230 Vac-50Hz).
Collegamento del BAG
3
alla caldaia
− Effettuare il collegamento del BAG
3
alla caldaia (GEN)come evi-
denziato nello schema sotto riportato.
nero
nero
marrone
blu
marrone
Fusibile 3.15A F
g/v
blu
g/v
marrone
blu
INGRESSO RICHIESTA
CALORE
CALDAIA o GENERATORE
9
Collegare il ma mmut (B-B) del BAG
3
al mammut (TA) della cal-
daia utilizzando un cavo min 2x0,5 mm
2
(riferirsi allo schema
elettrico sul libretto istruzioni per l’installatore della caldaia
specica).
9
In caso di alimentazione fase-fase vericare con un tester qua-
le dei due li ha potenziale maggiore rispetto alla terra e col-
legarlo alla L-Fase, in egual maniera collegare il lo rimanente
al N-Neutro.
9
Per alimentazioni ottanti, ovvero prive all’origine di riferi-
mento a terra è necessario l’utilizzo di un trasformatore di iso-
lamento con secondario ancorato a terra.
9
È obbligatorio:
− l’impiego di un interruttore magnetotermico onnipolare,
sezionatore di linea, conforme alle Norme CEI-EN (apertura
dei contatti di almeno 3mm)
− utilizzare cavi di sezione 1,5mm
2
e rispettare il collegamento
L (Fase) - N (Neutro)
− l’amperaggio dell’interruttore deve essere adeguato alla po-
tenza elettrica della caldaia, riferirsi ai dati tecnici per veri-
care
− la potenza elettrica del modello installato
− collegare l’apparecchio ad un efcace impianto di terra
− salvaguardare l’accessibilità alla presa di corrente dopo l’in-
stallazione.
