14
MESSA IN SERVIZIO
ITALIANO
−
10 s
2 s
> 2 s
impostazione
visualizzazione
impostazione
stato di
funzionamento
x
Premendo il tasto (A) sarà possibile passare nuovamente
alla “visualizzazione delle impostazioni attive” e veri-
care che i LED (B) e (C) indichino, per 2 secondi, l’ultima
impostazione effettuata
− Non premendo il tasto (A) per più di 2 secondi l’interfaccia
utente passerà alla “visualizzazione dello stato di fun-
zionamento”.

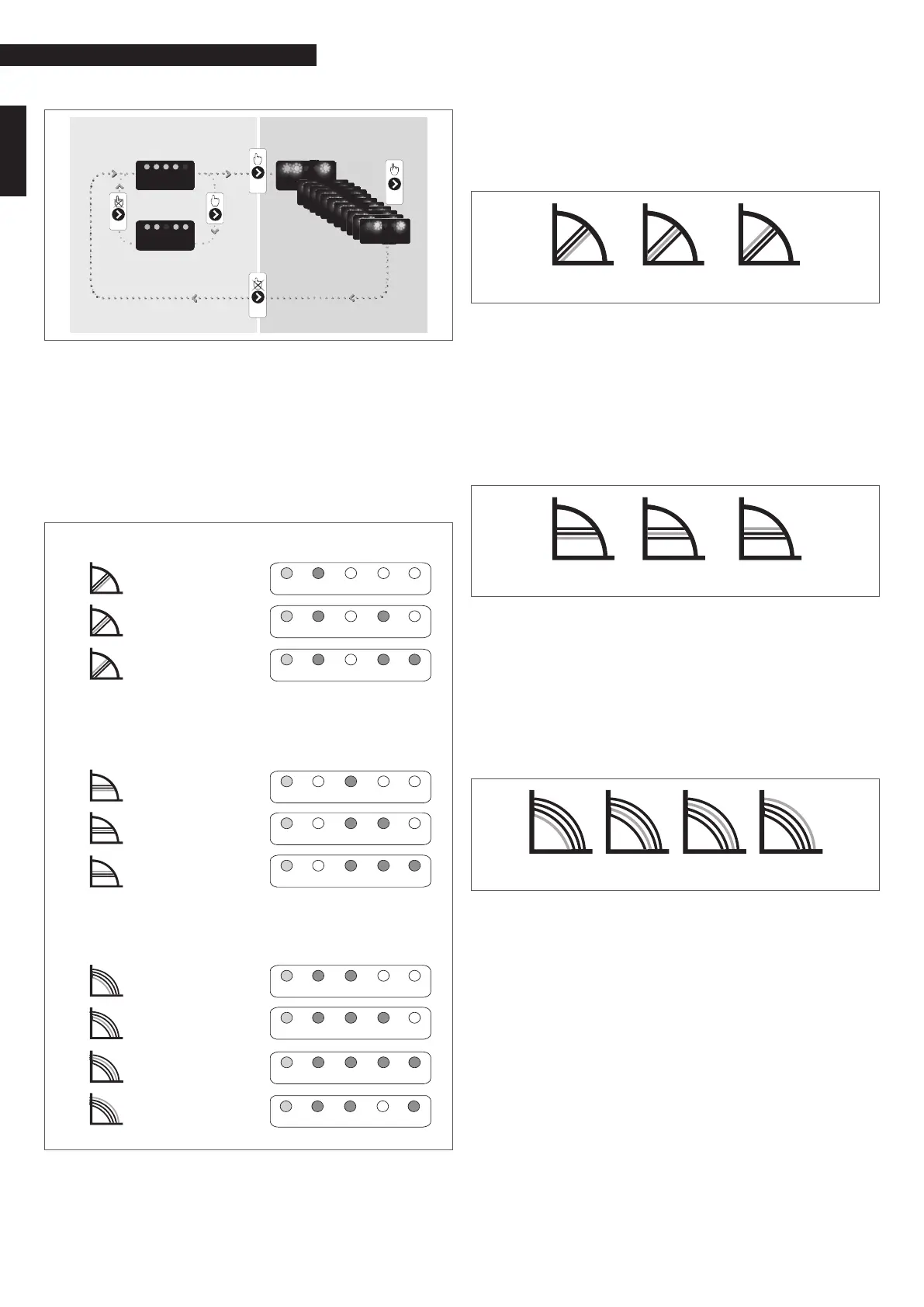

Le impostazioni disponibili sono di seguito riportate unitamente
alla relativa rappresentazione del LED (B) e (C).
Prevalenza proporzionale
Curva costante
Prevalenza costante
Curva 1
Curva 2
Curva 3
impostazione
di fabbrica
Curva 1
Curva 2
Curva 3
Velocità 1
Velocità 2
Velocità 3
Velocità MAX
PP1
PP2
PP3
CP1
CP2
CP3
CC1
CC2
CC3
CC4
LED 1
verde
LED 2
giallo
LED 3
giallo
LED 4
giallo
LED 5
giallo
LED 1
verde
LED 2
giallo
LED 3
giallo
LED 4
giallo
LED 5
giallo
LED 1
verde
LED 2
giallo
LED 3
giallo
LED 4
giallo
LED 5
giallo
Prevalenza proporzionale
Il circolatore lavora in funzione della domanda di calore dell’im-
pianto. Il punto di lavoro del circolatore e la curva di prevalenza
proporzionale selezionata si sposteranno in funzione della do-
manda di calore del sistema.
PP1 Curva di prevalenza proporzionale BASSA
PP2 Curva di prevalenza proporzionale MEDIA
PP3 Curva di prevalenza proporzionale ALTA
Prevalenza costante
Il circolatore lavora a prevalenza costante, indipendentemente
dalla domanda di calore dell’impianto. Il punto di lavoro del cir-
colatore si sposterà lungo la curva selezionata in funzione della
domanda di calore del sistema.
CP1 Curva di prevalenza costante BASSA
CP2 Curva di prevalenza costante MEDIA
CP3 Curva di prevalenza costante ALTA
Curva costante
Il circolatore lavora a velocità costante, indipendentemente dal-
la domanda di calore dell’impianto. Il punto di lavoro del cir-
colatore si sposterà lungo la curva selezionata in funzione della
domanda di calore del sistema.
C1 Curva 1 = 4 metri
C2 Curva 2 = 5 metri
C3 Curva 3 = 6 metri
C4 Curva 4 MAX = 7 metri
