1. 燃烧器描述
两段火燃气燃烧器
.
1.1 燃烧器随机附件
带绝热垫的法兰 . . . . . . . . . . . . . . . . No. 1将法兰安装到锅炉上的螺栓和螺母 . . . . . . . . . . . . . . .No. 4
法兰用螺栓和螺母 . . . . . . . . . . . . . . No. 17 针插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No.
1
4 针插头 . . . . . . . . . . . . . . . . . . . . . No. 1远程复位连线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . No.
1
1.2 辅助装置
软件诊断组件
此组件通过红外线连接计算机 , 可以显示燃烧器的运行时间，型号和故障类型，序列号等。
按如下步骤进行诊断：
将单独提供的组件连接到控制盒插座上。
启动组件附带的专用软件程序，察看燃烧器相关信息。
远程复位组件
燃烧器有远程复位组件 (RS) 由连接线和按钮组成 （最长的有效距离为 20 米）。
取下在工厂安装的锁定保护套，将附带的远程复位组件插入即可连接该组件。（详见第 8 页的电气接线图）。
旋转安装组件
该特殊组件能使燃烧器的安装位置旋转 180°，参 见 第 5 页 "3.1 安装位置 " 的图 5。该组件能确保燃气
阀组工作正常。该组件的安装和使用必须符合法律和地方的规定。

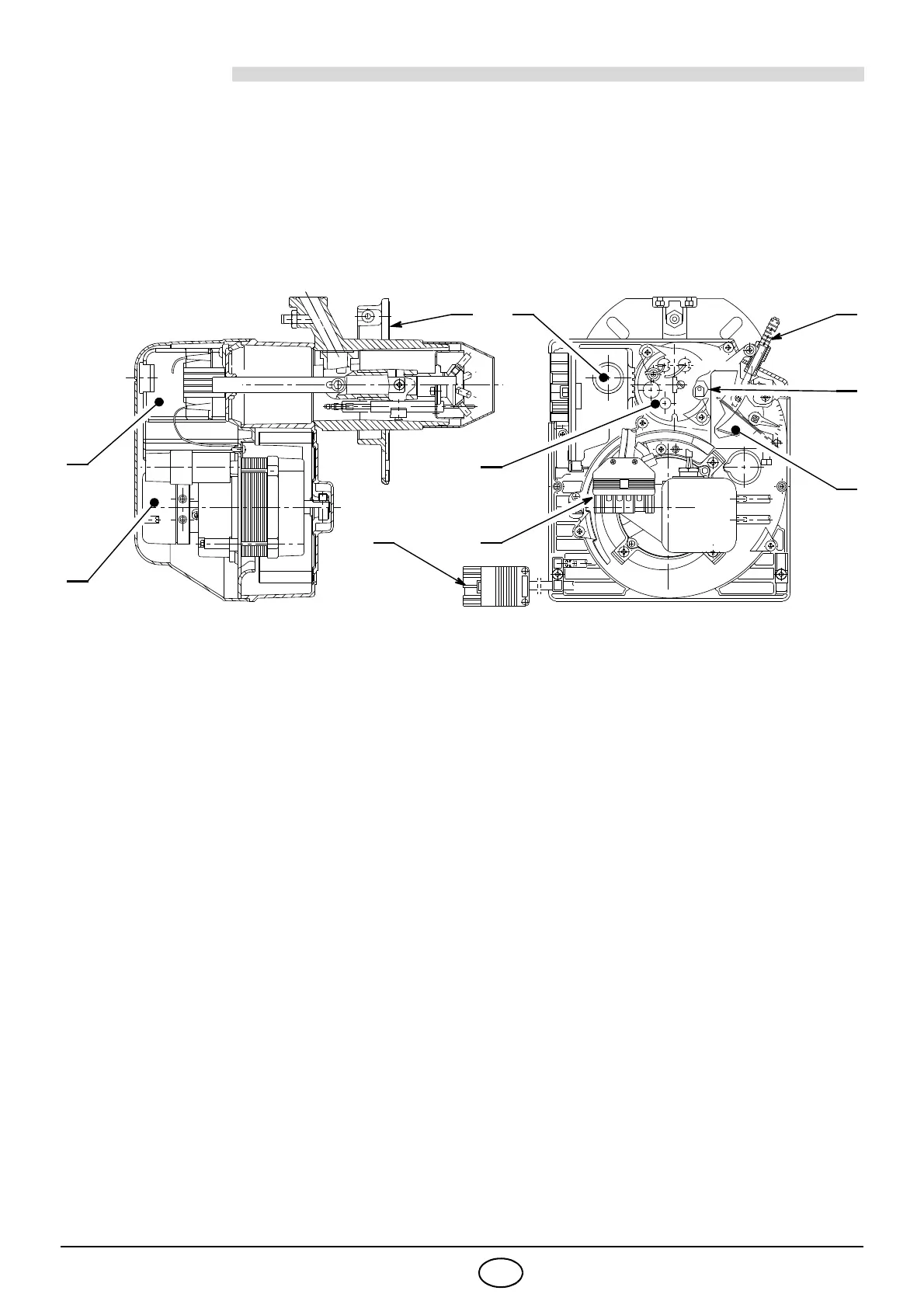

1 – 空气压力开关
2 – 连接阀门组的 6 孔插座
3 – 带7 孔插座的控制盒
4 – 带锁定指示灯的复位按钮
5 – 燃烧头组件
6 – 压力测点
7 – 带绝热垫的法兰
8 – 风门挡板调节组件
9 – 风门伺服马达
10 – 控制燃烧器二段火的 4 孔插座
燃烧器符合 IP 40, EN 60529 电气保护等级 .
符合标准 : EMC 89/336/CEE - 2004/108/CE, 低电压 73/23/CEE - 2006/95/CE, 机械 98/37/EEC - 2006/
42/EC.
燃气阀组符合 EN 676 标准 .
遵循 EN 676 标准，燃烧器间断运行。
对瑞士用户的提示。 瑞士国家规定，地方和州规定以及 SVGW 权威机构有关燃气使用的相关规定，和 Fire
Brigade (VKF) 的所有规则均符合。
