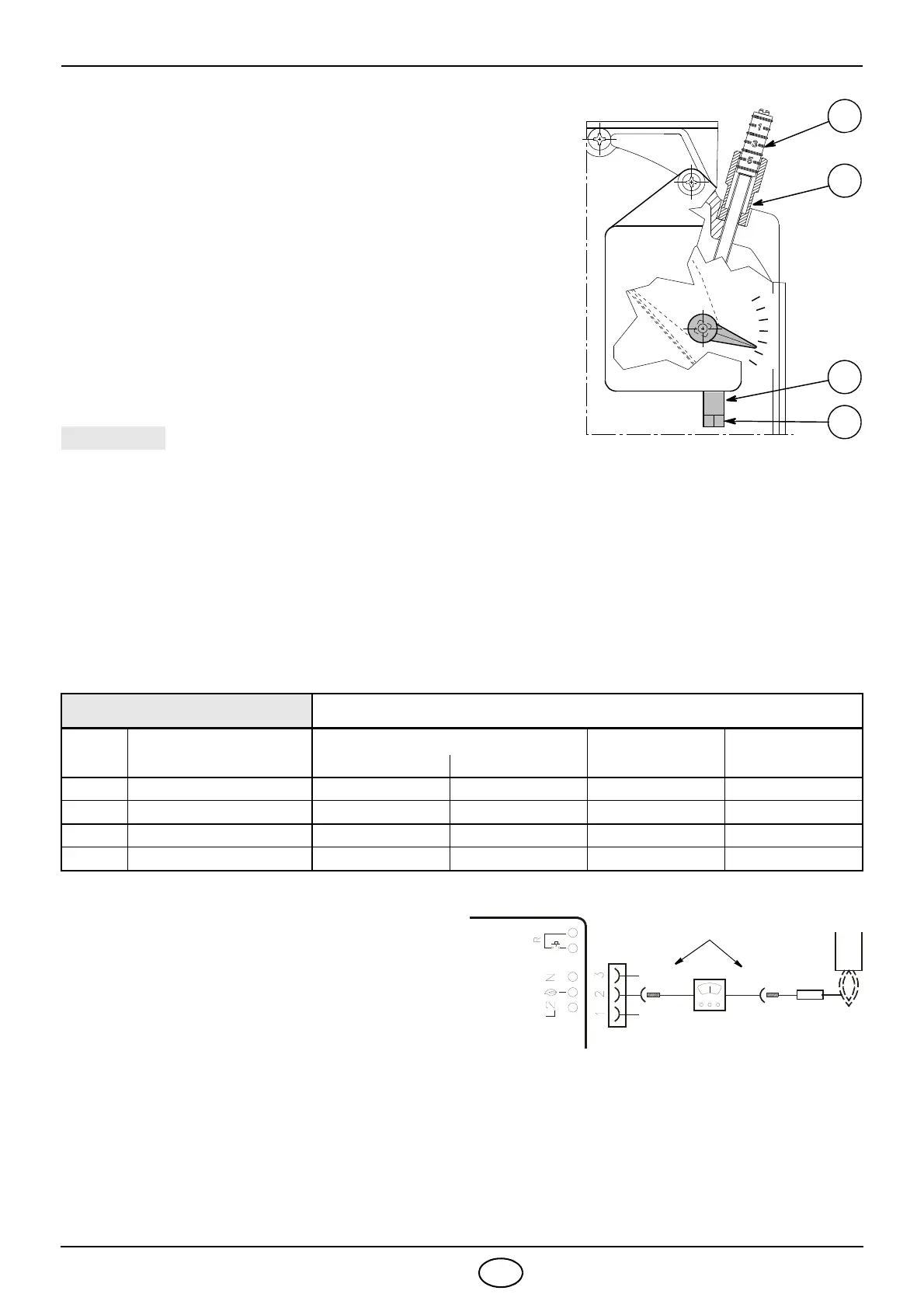

4.3 风门挡板设置 , ( 参见图 . 10)
在首次点火时,必须调整螺钉12，使风门挡板设定不小于1。（工厂设
定值为 1）
改变设置点按下列步骤进行
:
短接 4 针插头的 T6-T8 端子（X4，参见 8 页电气接
线图）使燃烧器转到 2 段火。
由于风机风力的驱动，风门转到工厂设置的2段火
位置 ( 旋钮 8 对准刻度 3).
松开螺母 (9)并旋转旋钮(8) 来调整合适的2段火风
量 ( 根据烟气中 CO
2
含量来调整，参见下表 ).
断开 4 针插头的 T6-T8 端子的短接线（X4，参见 8
页电气接线图）使燃烧器转到 1 段火。 .
在1级火调整风量时， 先顺时针松开螺母(11)再
调整螺钉 (12)
，参考下表所示烟气中 CO
2
含量值。
调整好以后逆时针锁紧螺母 (11) 。燃烧器停机
时风门会自动关闭 , 除非烟囱处最大压降大于 0.5 mbar.
在进行 1 级火和 2 级火出力调节时 :
– 1 级火和 2 级火出力比不能超过 1:2.
以 BS3D 为例：2 段火额定出力为 140 kW，那么一段火出力最小不低于 70 kW。
在任何情况下燃烧器的最小出力 , 即 1 段火出力 , 不得小于工作曲线的所示值。
以 BS3D 为例：要求 2 段火额定出力为 110 kW，1 段火最小出力不能低于 65 kW ( 参见 4 页负荷曲线图 ).。
4.4 燃烧检查
建议根据燃气种类和下表来设定燃烧器：
离子探针电流
燃烧器正常运行时控制器所需最小离子探
针电流为 5 μA。
一般情况下离子探针电流会远大于该值, 不
必检查 . 如需要检查时 , 可打开离子探针连
接插头 (CN1) ( 参见第 8页) 串入微安电流
表 , ( 参见图 . 10).
EN 676
空气过剩系数 : 最大出力 1.2 – 最小出力 1.3
燃气
理论最大值 . CO
2
0 % O
2
设定 CO
2
%
CO
mg/kWh
NO
x
mg/kWh
= 1.2 = 1.3
G 20 11.7 9.7 9.0
100 170
G 25 11.5 9.5 8.8
100 170
G 30 14.0 11.6 10.7
100 230
G 31 13.7 11.4 10.5
100 230
