Riello BS1D - 燃烧器安装; 探针 - 电极定位

20023724
6
CN

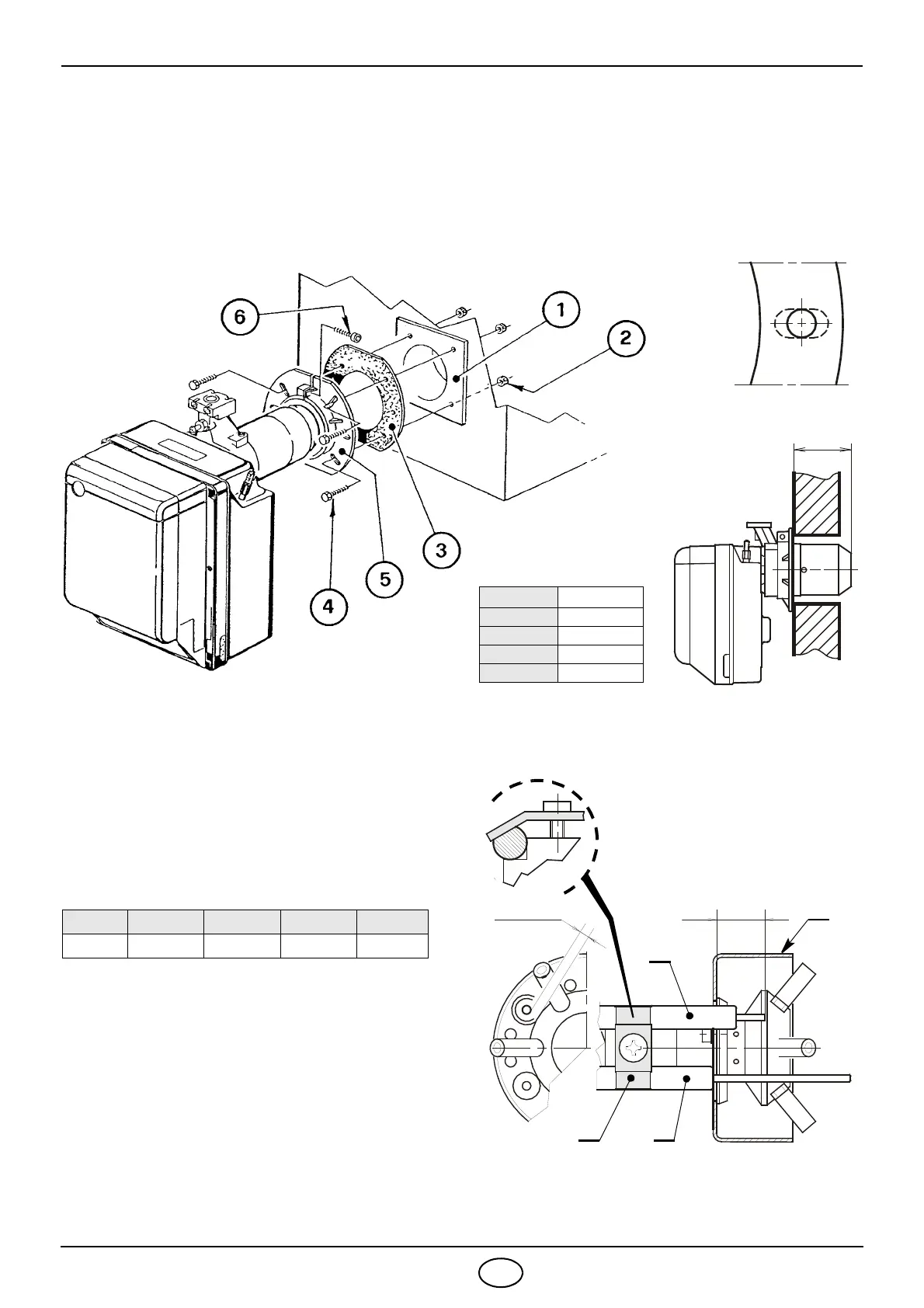

3.2 燃烧器安装
安装燃烧器时，需要按如下步骤操作：

如有必要 , 对绝热垫扩孔 (3) ( 参见图 . 3)。

用4个螺钉 (4) 和螺母 (2) 将法兰(5)安装到炉门(1)上.必须将绝热垫 (3) 放在中间，但应保持上部两颗螺钉中
的一颗松动 (4) ( 参见图 . 2)。

将法兰 (5) 与燃烧头放好 , 用螺钉 (6) 紧固，拧紧未拧紧的螺钉 (4)。
注意 .: 燃烧器具有可调的燃烧头安装长度 (A) ( 参见图 . 4). 总之 , 要保证燃烧头完全穿过锅炉前墙。
3.3 离子探针 - 点火电极定位
图 . 2
图 . 3
图 . 4
¿‡–Õ A
915 T1 116 - 70
916 T1 114 - 100
917 T1 128 - 110
918 T1 167.5 - 145
A
D5012
D5011
S7002
D6088
± 0.3
3.5 ± 0.3
A
图 . 5
1
3
2
4
注意

确认固定板 (3，图 . 5) 总在 电极 (2)的固定面
上。

使探针绝缘体 (4) 稍微倾斜靠着护罩 (2)。
¿‡–Õ 915T1 916T1 917T1 918T1
A
17 30 31 31
