4. 工作
4.1 燃烧调节
根据燃烧器运用于锅炉上的效率标准 92/42/
EEC， 调试燃烧器必须参考锅炉的使用说明
书 , 这一工作包括调整烟气中的 CO 和 CO
2
含量，烟温及锅炉的平均水温 .
要达到所需要的出力 , 要选择正确的燃烧头
设置和风门设定值 .

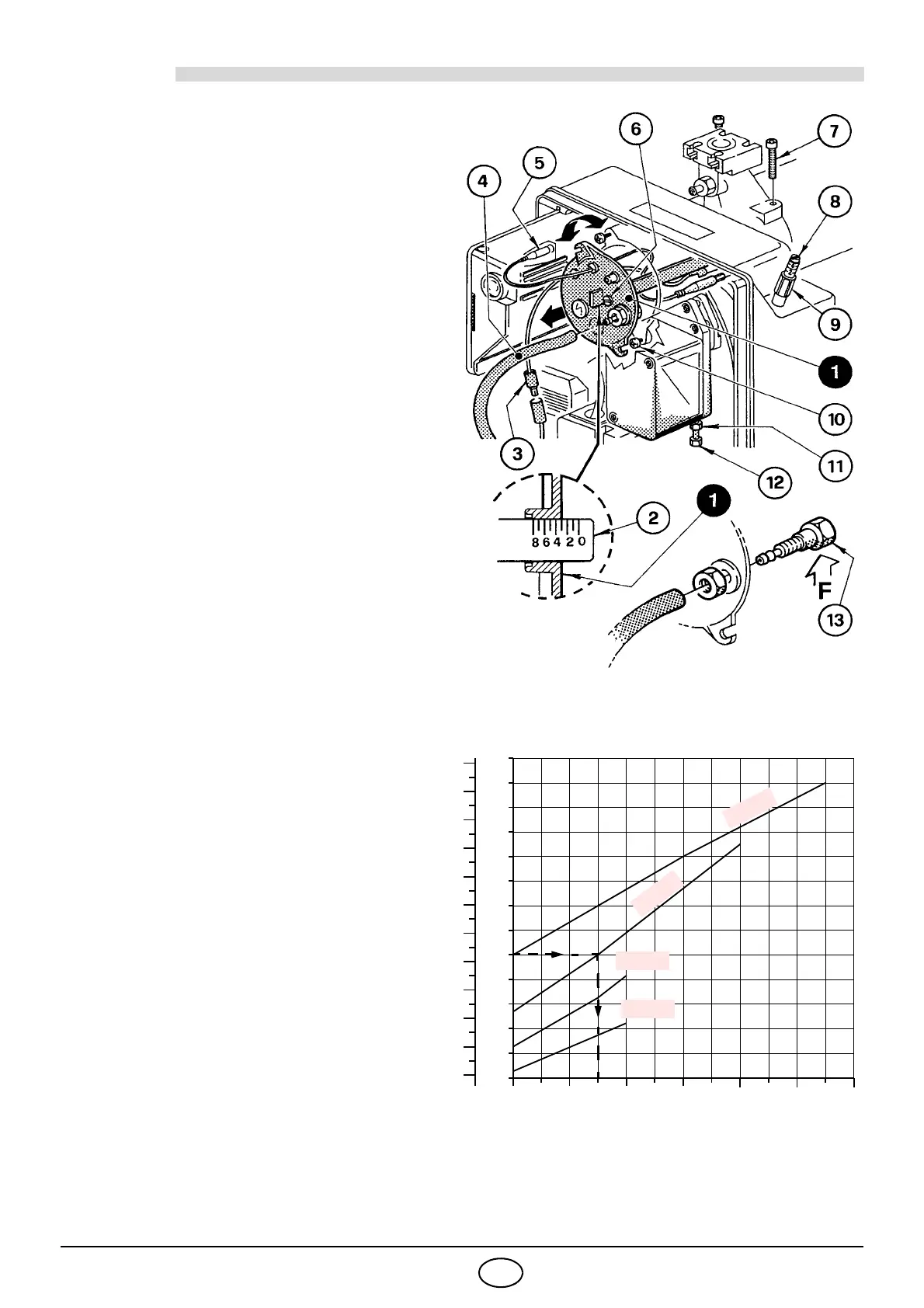

4.2 燃烧头设置 , ( 参见图 . 9)
根据燃烧器的出力 , 通过顺时针和逆时针旋转设
定螺丝 (6) 来进行 , 直到标尺 (2) 上的刻度与燃烧
头座 (1) 的外边缘对齐 .
在图 9 中的燃烧头的设定值是 3.
以 BS3D 燃烧器为例:
燃烧器安装在 出力为 100 kW 的锅炉上。
考虑到锅炉效率为 90%, 燃烧器出力应为 110
kW. 如图所示 , 燃烧器燃烧头应设在 刻度 3.
此图表仅供参考 ; 为了获得较好的燃烧效果 , 建
议可根据锅炉调整燃烧头的设定
拆卸燃烧头组件
按下列顺序操作 :

断开连接插头 (3 和 5).

拆下小管 (4) 并拧松螺钉 (10).

拧下螺钉 (7), 稍微向右转移开燃烧头座 (1) .
在拆卸时不要改变肘型弯管 (2) 的设定

重新安装燃烧头组件
反过来根据以上步骤 , 将燃烧头座 (1) 装回到原
来的位置 .
æØÊ

在安装燃烧头时, 拧紧螺钉 (7) (不要拧太紧);
然后用力矩扳手 ( 3 - 4 Nm)锁紧.

确保燃烧器在运行时螺钉处不会有燃气泄
露。

若压力测点 (13) 松动 , 应正确固定并确保燃
烧头组件 (1) 外部的孔 (F) 安装在正确的位置
上.
