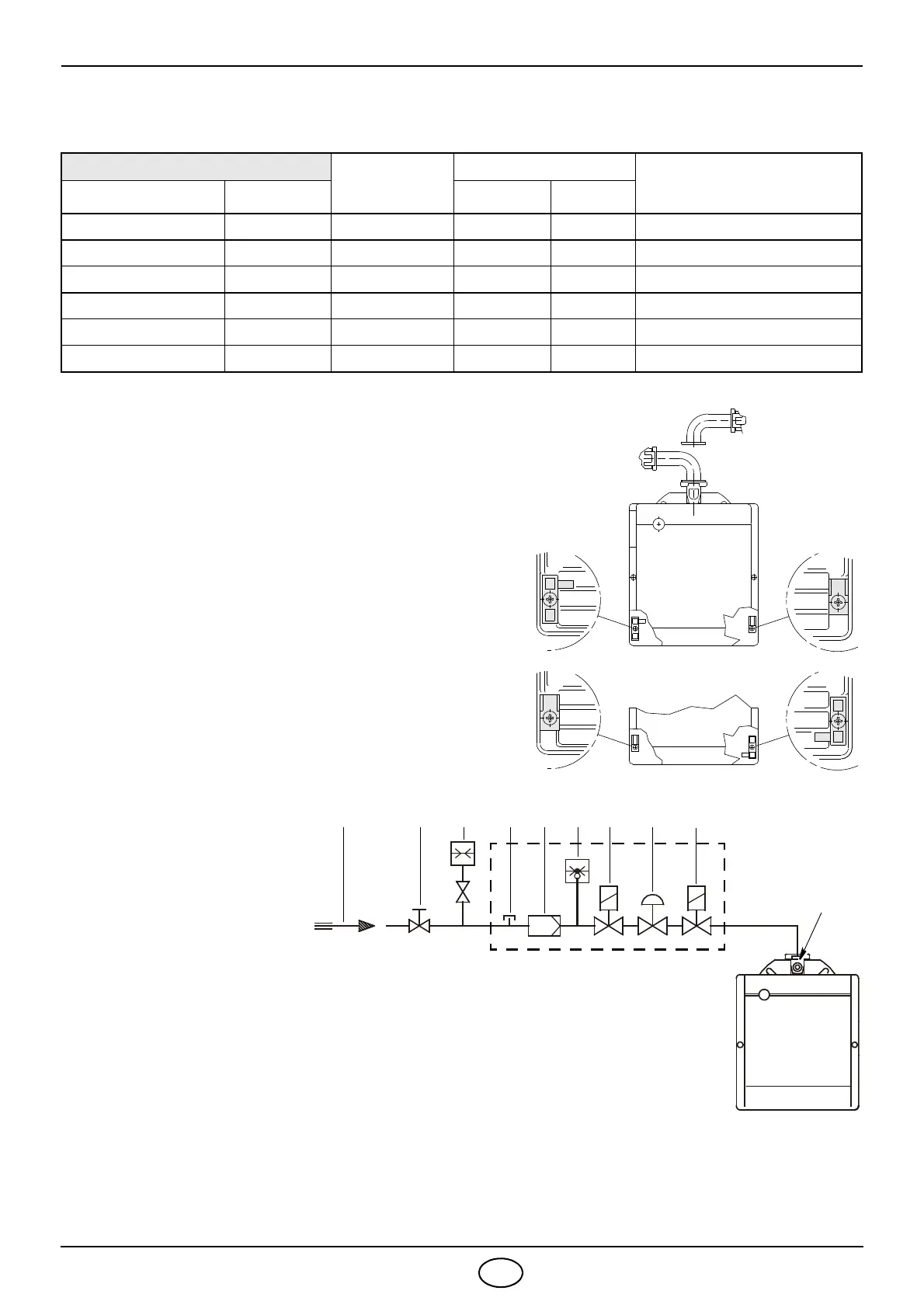

3.4 燃气阀组 , ( 参照 EN 676)
. 燃气阀组单独提供 , 它的调整参考附带的说明书
3.5 燃气阀组电气连接
燃气阀组连接电线可从左边或右边进入燃烧器，如
图
6 所示。
根据进入燃烧器的方向 , 带压力测试点的电缆孔堵
(1) 和简易电缆孔堵 (2) 可能需要互换。
因此 , 必须确认 :
电缆孔堵 (1) 位置正确；
气管位置应正确 , 以保证空气通畅 , 不会对空气压
力开关造成阻塞。
警告
如有必要 , 可将气管切至正确的位置。
3.6 燃气管线
燃气阀组
相匹配的燃烧器
连接方式
应用
类型 编码 入口 出口
MB ZRDLE 405 B01 3970539 BS1D Rp 1/2 法兰 1 天然气和 LPG
MB ZRDLE 405 B01 3970540 BS2D Rp 3/4 法兰 2 天然气和 LPG
MB ZRDLE 407 B01 3970538 BS2D Rp 3/4 法兰 2 天然气和 LPG
MB ZRDLE 407 B01 3970541 BS3D - BS4D Rp 3/4 法兰 3 天然气 ( 出力 150kW） 和 LPG
MB ZRDLE 410 B01 3970542 BS3D - BS4D Rp 1 1/4 法兰 3 天然气和 LPG
MB ZRDLE 412 B01 3970543 BS3D - BS4D Rp 1 1/4 法兰 3
天然气
1 –供气管
2 –手动截止阀 (
安装方负责
)
3 –燃气压力表 (
安装方负责
)
4 –过滤器
5 –燃气压力开关
6 –安全阀
7 –稳压阀
8 –1段火和 2 段火调节阀
M1 – 供气压力测试点
M2 – 燃气阀组后压力测点
M2
图 . 7
D5209
123M15674
