Riello G20 - Page 36

2903443
8
F
Description technique du brûleur
4.1 Données techniques
Tab. A
4.2 Description du brûleur
1 Pompe
2 Boîte de contrôle
3 Raccord du manomètre
4 Régulateur de pression de pompe
5 Raccord de vacuomètre
6 Vis fixant le volet d'air
7 Vérin hydraulique avec volet d'air
8 Témoin de blocage et bouton de déblocage
9 Bride avec écran isolant
10 Tête de combustion
11 Moteur
12 Vis de réglage de la tête de combustion
4.3 Matériel fourni avec le brûleur
Tuyaux avec raccord............................................................. N. 1
Bride avec écran isolant........................................................ N. 1
Vis et écrous pour bride ........................................................ N. 4
Vis de bypass de pompe....................................................... N. 1
Fiche 7 pôles......................................................................... N. 1
Presse-étoupe de câble........................................................ N. 1
Vis avec deux écrous pour bride........................................... N. 1
Ensemble d'entretien ............................................................ N. 1
4 Description technique du brûleur
Type 474T51
Puissance thermique - émission 95 – 213 kW – 8 – 18 kg/h
Combustible Kérosène, viscosité 1,6 – 6 mm
2
/s à 20 °C (Hi = 11,97 kWh/kg)
Fioul domestique, viscosité 4 – 6 mm
2
/s à 20 °C (Hi = 11.86 kWh/kg)
Mélanges de fioul domestique et de biocombustible (FAME conformément à la
norme EN 14214) jusqu'à 30%
Alimentation électrique Monophasé, ~ 50 Hz 230V ± 30 %
Moteur Courant de fonctionnement 1,3A – 150W – 2750 tr/min – 288 rad/s
Condensateur 5 F
Transformateur d'allumage Secondaire 8 kV - 16 mA
Pompe Pression maximale de kérosène 10 bar (145 psi)
Pression maximale de fioul domestique 15 bar (218 psi)
Puissance électrique absorbée 0,32 kW

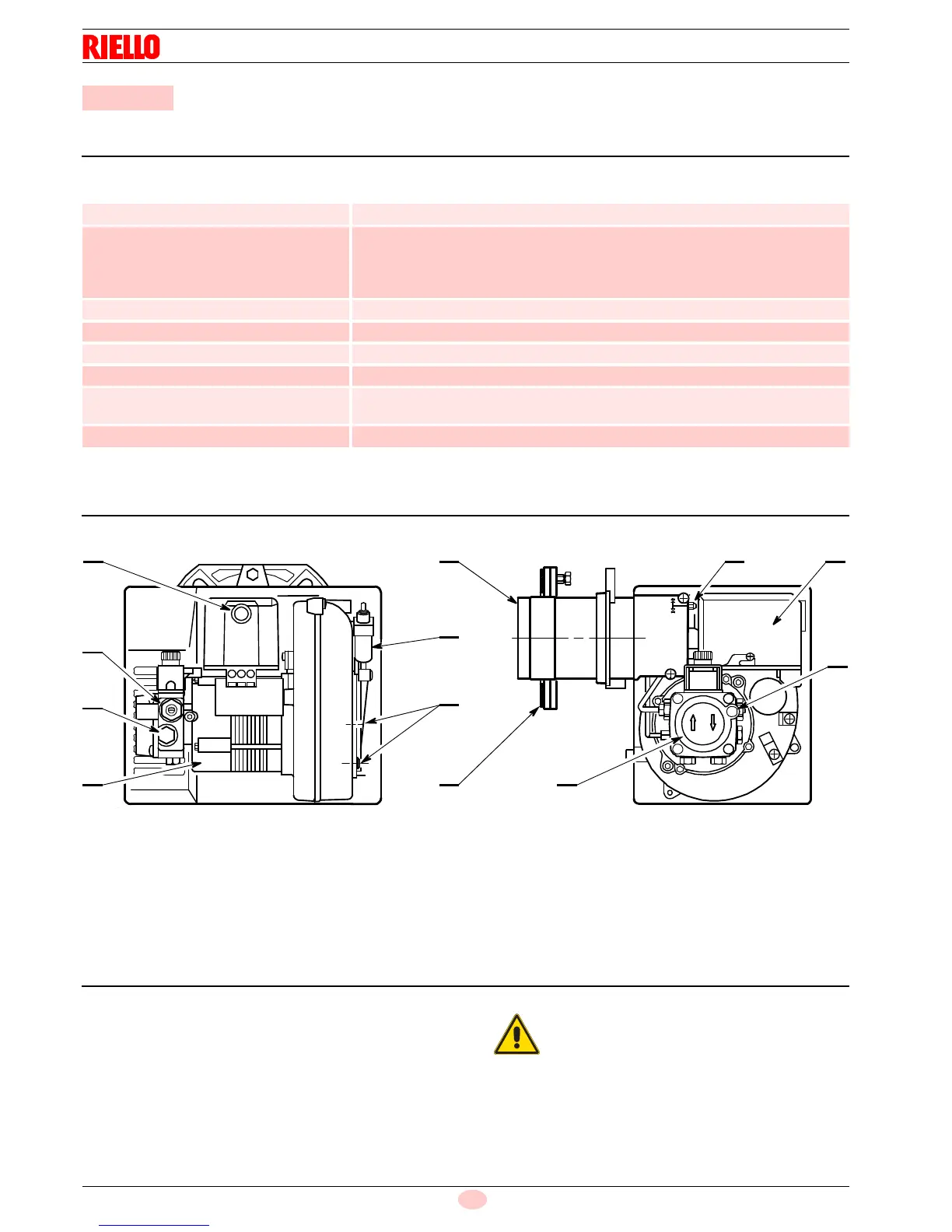

Fig. 1
5
D8067
2
1
3
4
8
6
7
9
10
11
12
ATTENTION
En cas d'utilisation avec du fioul domestique
contenant jusqu'à 30% de mélange bio, il sera
essentiel d'utiliser des conduites d'huile flexibles
adaptées pour une utilisation avec un
biocombustible.
Merci de contacter Riello pour plus d'informations.
