Description technique du brûleur

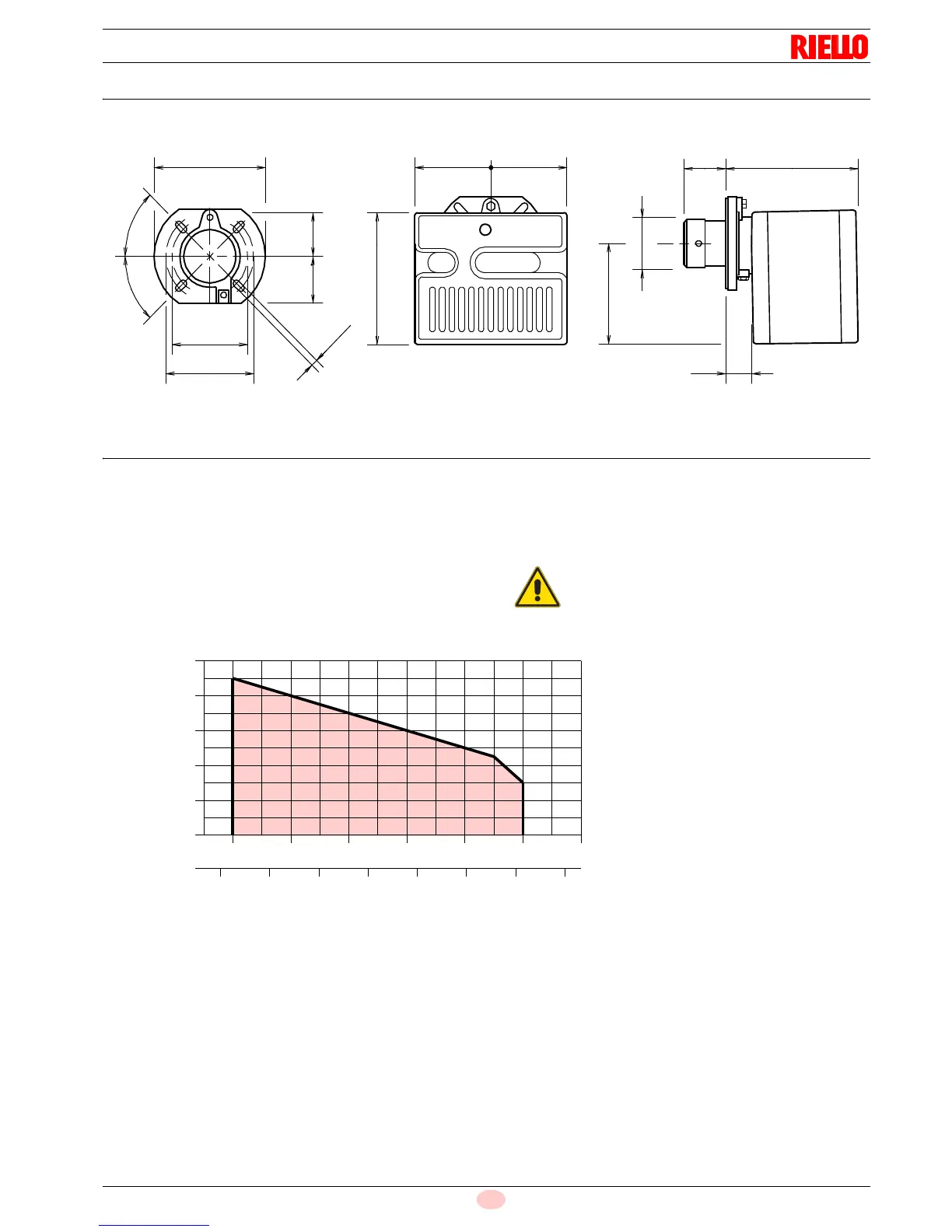

4.4 Dimensions du brûleur
4.5 Plage de travail
La PUISSANCE MAXIMALE est choisie dans la zone du schéma
(Fig. 3).
La PUISSANCE MINIMALE ne doit pas être inférieure à la limite
minimale du schéma.
Le débit du brûleur doit être choisi dans la zone des diagrammes
(Fig. 3). Cette zone est appelée plage de travail et fournit la puis-
sance maximale du brûleur relativement à la pression dans la
chambre de combustion.
Le point de fonctionnement peut être trouvé en traçant une ligne
verticale depuis la puissance souhaitée et une ligne horizontale
depuis la pression dans la chambre de combustion. L'intersection
de ces deux conduits est le point de fonctionnement qui doit se
trouver dans les plages de travail.
Fig. 2
Bride Brûleur
350
118
295
160
=
41
4
5
°
ø 125
298
11
230
D5283
=
213
99
99
190
4
5
°
ATTENTION
Les valeurs de la plage de travail ont été obtenues
en considérant une température ambiante de 20
°C, et une pression atmosphérique de 1013 mbar
(environ 0 m au dessus du niveau de la mer).
Pression dans la chambre
de combustion mbar
Fig. 3
Débit du combustible - kg/h
Puissance thermique - kW
0
0,4
8101214
90 110 230130 150 170 190 210
16
0,6
0,2
0,8
18
1,0
20
D5683
