Installation

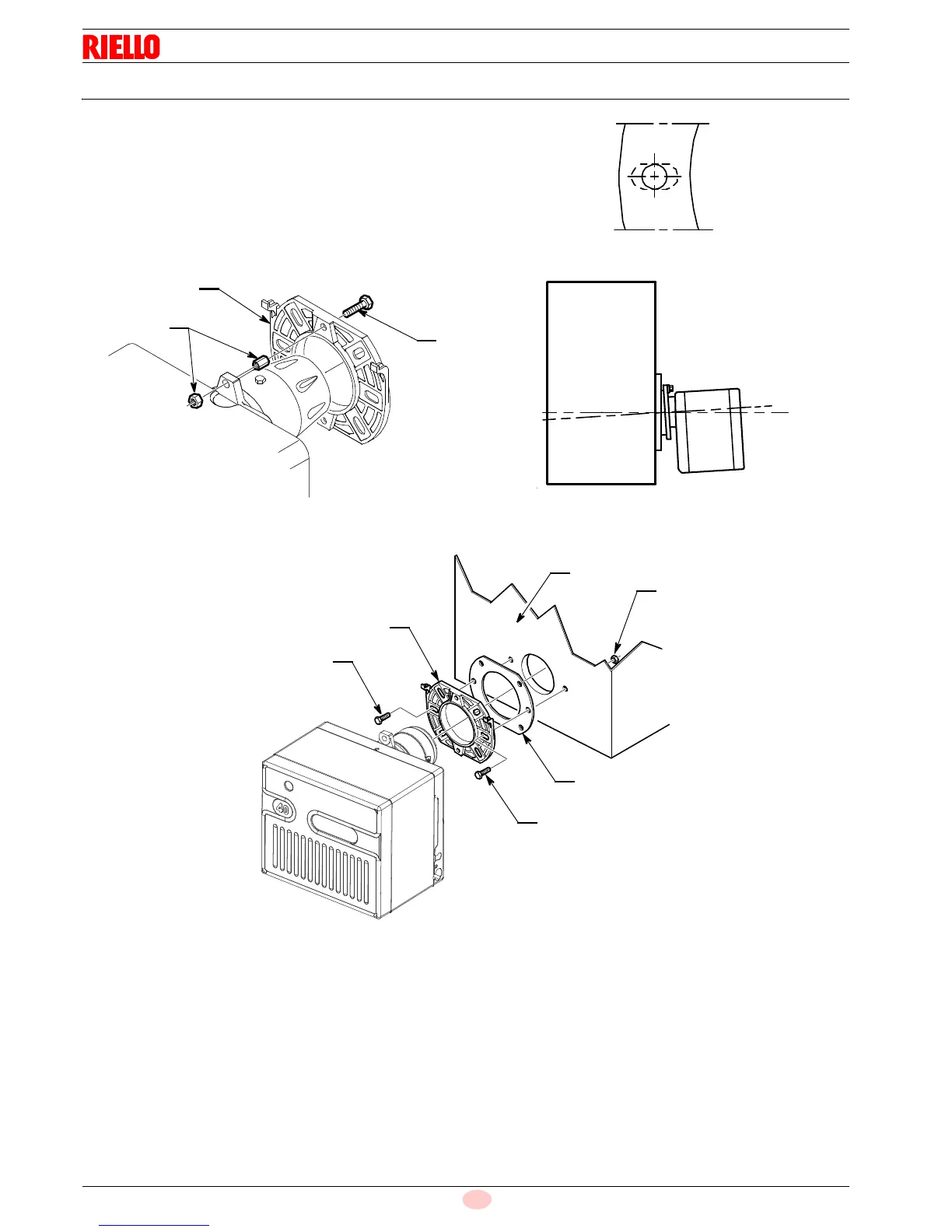

5.6 Fixation du brûleur à la chaudière
 Mettre en place la bride 1)(Fig. 6), la vis 2) et deux écrous 3).
 Il est nécessaire que le joint isolant 5)(Fig. 9) soit placé entre
la porte de la chaudière et la bride du brûleur.
Si nécessaire, le joint isolant peut être modifié comme indi-
qué sur la Fig. 7.
 Fixer la bride 1) à la porte de la chaudière 4) en utilisant des
vis 2) et (si nécessaire) les écrous 3) en intercalant le joint
isolant 5).
 Vérifiez que le brûleur installé soit légèrement incliné vers le
bouton (Fig. 8).
Fig. 6
3
E9022
2
1
Fig. 7
D5242
Fig. 8
D5572
Fig. 9
D8058
1
2
2
5
3
4
