Installations hydrauliques
6.1 Alimentation en combustible
Le brûleur est conçu pour permettre l'entrée des conduits-tuyaux
de chaque côté du brûleur.
6.1.1 Pompe
La pompe a été conçue pour fonctionner sur un seul tuyau.
Afin d’obtenir deux conduits en fonctionnement, il est nécessaire
de dévisser le bouton de retour 2)(Fig. 10), visser la vis de
bypass 3) fournie comme équipement du brûleur, puis visser les
tuyaux de retour.

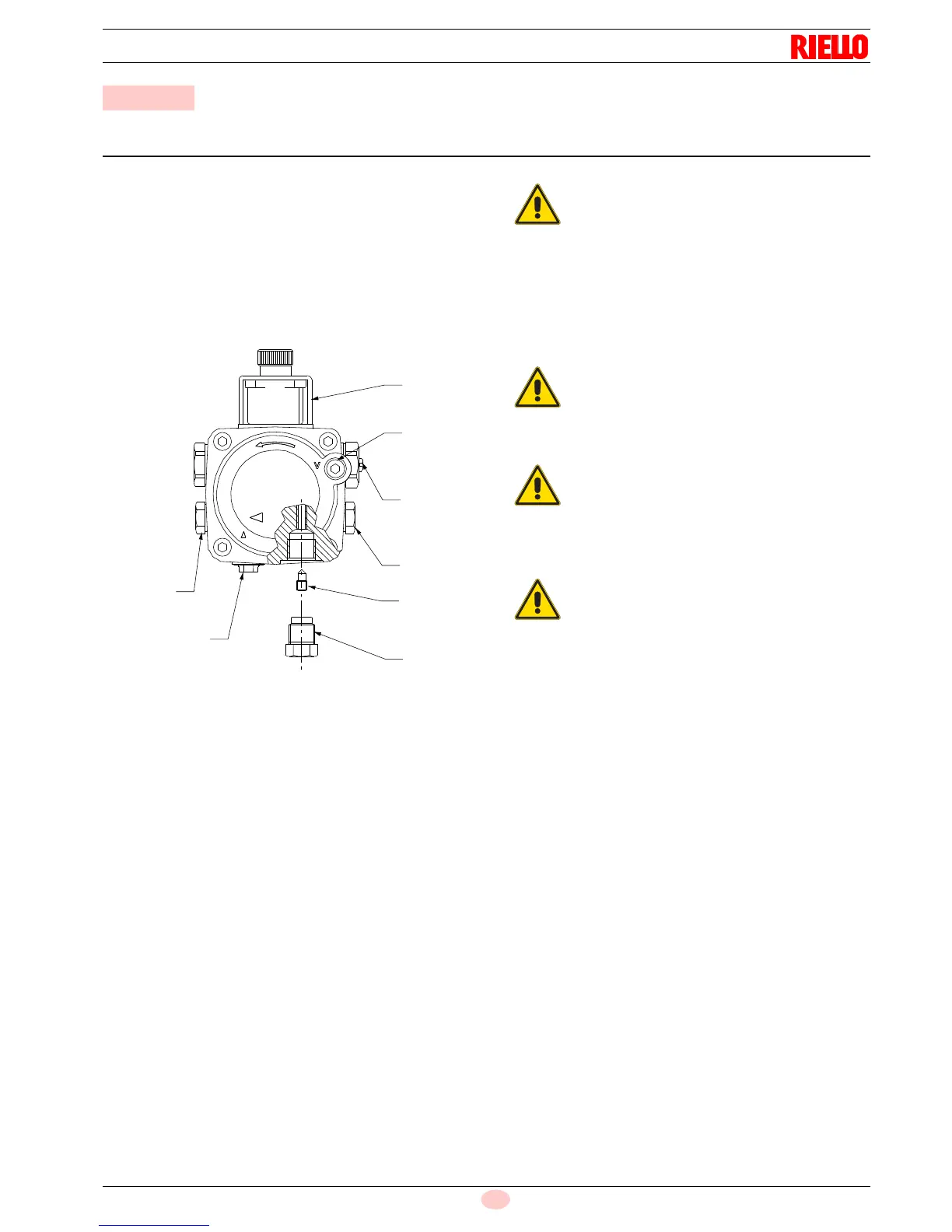

Légende (Fig. 10)
6 Installations hydrauliques
1 Tube d'aspiration
2 Tuyau de retour
3 Vis de by-pass
4 Raccord du mano-
mètre
5 Régulateur de pression
6 Raccord de vacuomètre
7 Vanne
8 Prise de pression auxiliaire
2
1
3
4
5
6
7
8
D10934
Fig. 10
ATTENTION
En cas d'utilisation de fioul domestique contenant
des biodiesel, il est recommandé d'éviter une su-
roxygénation des combustibles mélangés.
Dans la mesure du possible, éviter l'utilisation de
deux systèmes de tuyaux, lorsque le combustible
en circulation retourne au réservoir.
Si cela ne peut pas être évité, assurez-vous que
le tuyau de retour est normalement sous la sur-
face du niveau de combustible dans le réservoir
de stockage. Voir la Fig. 13.
ATTENTION
Le bouchon d'aspiration 1) est en plastique. Une
fois retiré, il ne doit pas être réutilisé.
Dans des installations à tuyau unique, le bouchon
dans le tuyau de retour 2) doit être totalement en
acier.
ATTENTION
En cas d'utilisation avec du fioul domestique
contenant jusqu'à 30% de mélange bio, il sera
essentiel d'utiliser des conduites d'huile flexibles
adaptées pour une utilisation avec un
biocombustible.
Merci de contacter Riello pour plus d'informations.
DANGER
Une vérification périodique de la pression de la
pompe est fortement recommandée (chaque an-
née ou mieux tous les six mois, si le fonctionne-
ment du brûleur est continu).
Si la valeur est inférieure à 1 bar, par rapport à
celle du réglage initial, il convient de vérifier le net-
toyage de la pompe et des filtres du tuyau.
Si le réglage de la pression n'a pas pu être rétabli,
remplacez la pompe, afin de garantir que la pres-
sion de la pompe pendant le temps avant-purge
soit d'au moins 3,7 bar.
