2903443
14
F

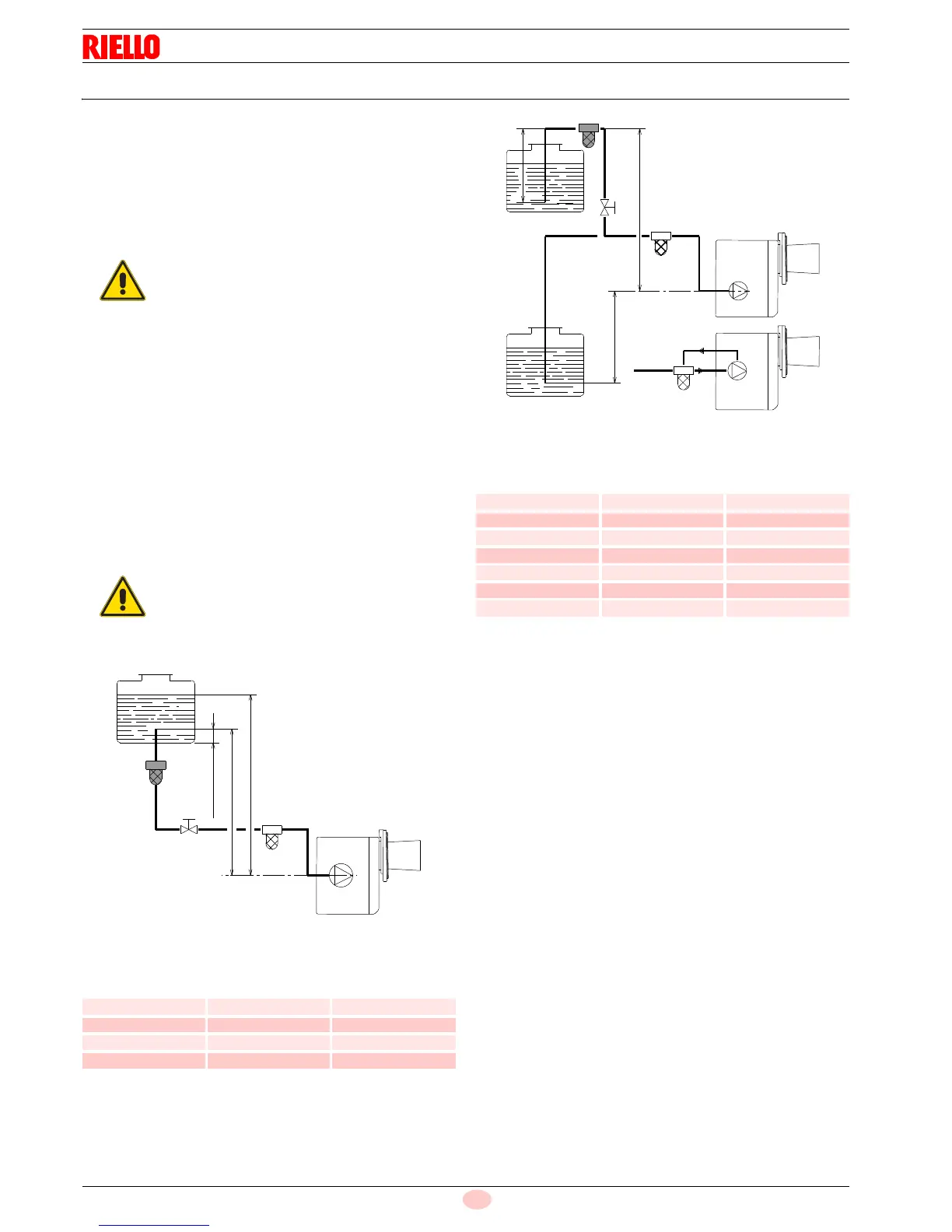

Installations hydrauliques
6.2 Système à un seul tuyau
Des systèmes pressurisés à un tuyau (Fig. 11) ont une pression
de combustible positive à l'admission du brûleur.
Habituellement, le réservoir est plus haut que le brûleur, ou les
systèmes de pompage de combustible sont à l'extérieur de la
chaudière.
Les systèmes à un tuyau sous vide (Fig. 12) ont une pression de
combustible négative (dépression) l'admission du brûleur.
Habituellement, le réservoir est plus bas que le brûleur.
6.2.1 Amorçage de la pompe
Sur le système de la Fig. 11, il suffit de desserrer le bouchon du
vacuomètre 6)(Fig. 10) et d'attendre que le combustible sorte.
Sur le système de la Fig. 12, démarrez le brûleur et attendez
l'amorçage. Si le blocage se produit avant l'arrivée du combus-
tible, attendre 20 secondes avant de répéter l'opération.
Tab. B
Tab. C
H différence de niveau
L longueur maximale du tube d'aspiration
D.I. diamètre interne des tuyaux d'huile
REMARQUES:
Le Tab. B et le Tab. C montrent les longueurs maximales appro-
priées pour la ligne d'alimentation, en fonction de la différence de
niveau, de longueur, du diamètre du conduit de combustible.
PRÉCAUTION
Nous vous conseillons d'utiliser des filtres supplé-
mentaires sur la ligne d'alimentation en combus-
tible.
Riello recommande d'utiliser un filtre à combus-
tible au niveau du réservoir (Fig. 11 - Fig. 12) et
un filtre secondaire (60 pour fioul domestique et
15 pour kérosène) de bonne qualité, afin de pro-
téger la pompe et le gicleur du brûleur de la conta-
mination.
En cas d'utilisation de biocombustible, faites at-
tention à installer des filtres biocompatibles.
ATTENTION
L'installateur doit s'assurer que la pression d'ali-
mentation ne dépasse pas 0,5 bar.
Au dessus de ce niveau, le joint de la pompe est
soumis à trop de contraintes.
H
mètres
L mètres
D.I. (8 mm) D.I. (10 mm)
0,5 10 20
1 20 40
1,5 40 80
2 60 100
H
max. 4 m
min. 0.1 m
D11009
Fig. 11
H
mètres
L mètres
D.I. (8 mm) D.I. (10 mm)
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
H
max. 4 m
D11010
Fig. 12
