17
2903443
F
Installation électrique

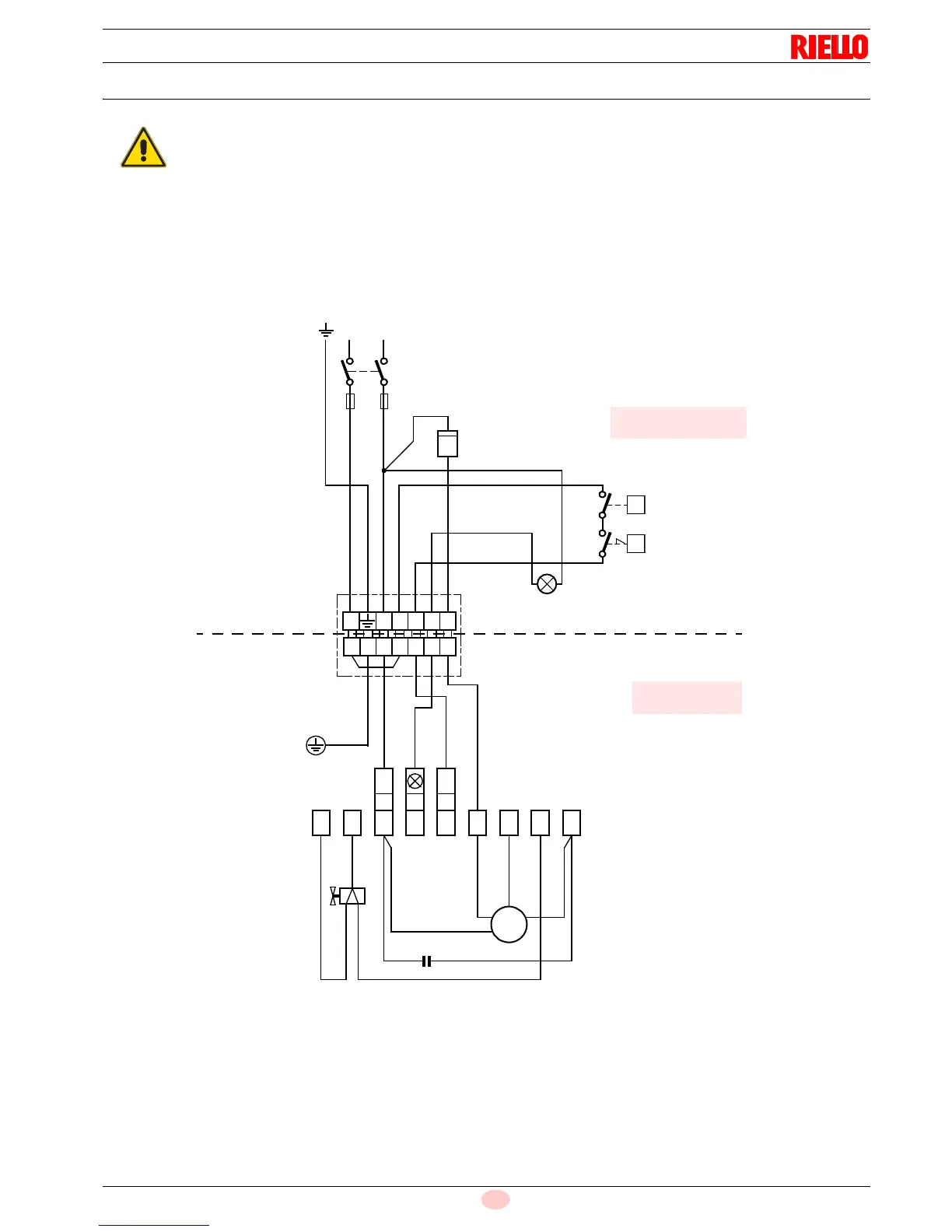

7.2 Branchement électrique
Le brûleur est doté d'une prise pour la connexion électrique di-
recte à la fiche de la chaudière (Fig. 14).
Si la chaudière est sans fiche, il est alors nécessaire:
d'enlever la prise et le câble respectif montés sur le brûleur;
réaliser le branchement électrique directement au bornier du
brûleur, comme indiqué sur le diagramme Fig. 15.
ESSAI
Vérifiez l'arrêt du brûleur en ouvrant les thermostats.
ATTENTION
N'échangez jamais le neutre et la phase, sui-
vez le diagramme indiqué minutieusement et
réalisez une bonne mise à la terre.
Le câblage électrique réalisé par l'installateur
doit être conforme aux règles en vigueur
dans le pays.
La section des conducteurs doit être d'au
moins 1mm
2
. (sauf indications différentes
prévues par les normes et les lois locales).
Fig. 14
Marron
Blanc (50V)
Bleue
Moteur
Condensateur
Thermostat
Neutre
Interrupteur principal
Fusible T6A
M
~
Gris
230V ~ 50Hz
LN
Sécurité
Témoin de blocage à distance
(230V - 0,5A max.), si nécessaire
1 N T1 T2S3B4
12
Marron
Vanne
T
T
D5334
Noire
Plaque à bornes
Fiche 7 pôles (chaudière)
Prise 7 pôles (brûleur)
3456789
NL
Jaune/vert
Bleue
Bleue
Marron
Noire
Compteur d'heures
h
Noire
de boîte de contrôle
limite
thermostat
Brûleur-terre
EFFECTUÉ
EN USINE
À COMPLÉTER
PAR L'INSTALLATEUR
