Installation électrique
ESSAI
Vérifiez l'arrêt du brûleur en ouvrant les thermostats.
7.2.1 Boîte de contrôle
Pour enlever la boîte de contrôle du brûleur, desserrez la vis
A)(Fig. 16) et tirez dans le sens de la flèche.
Chemin du câble électrique (Fig. 16)
7.2.2 Photorésistance
La photorésistance (Fig. 17) est installée directement dans la
boîte de contrôle (sous le transformateur d'allumage) sur un sup-
port de connexion.
LN
Interrupteur principal
~ 50Hz - 230V
Fusible T6A
Sécurité
thermostat
Thermostat
limite
Signal de blocage distant
(230V - 0,5A max.)
EFFECTUÉ
EN USINE
À COMPLÉTER
PAR L'INSTALLATEUR
Brûleur-terre
Moteur
Condensateur
Vanne de l'huile
D5228
Noire
Blanc (50V)
Bleue
T
T
123456789
NL
Marron
Marron Bleue
Noire
M
~

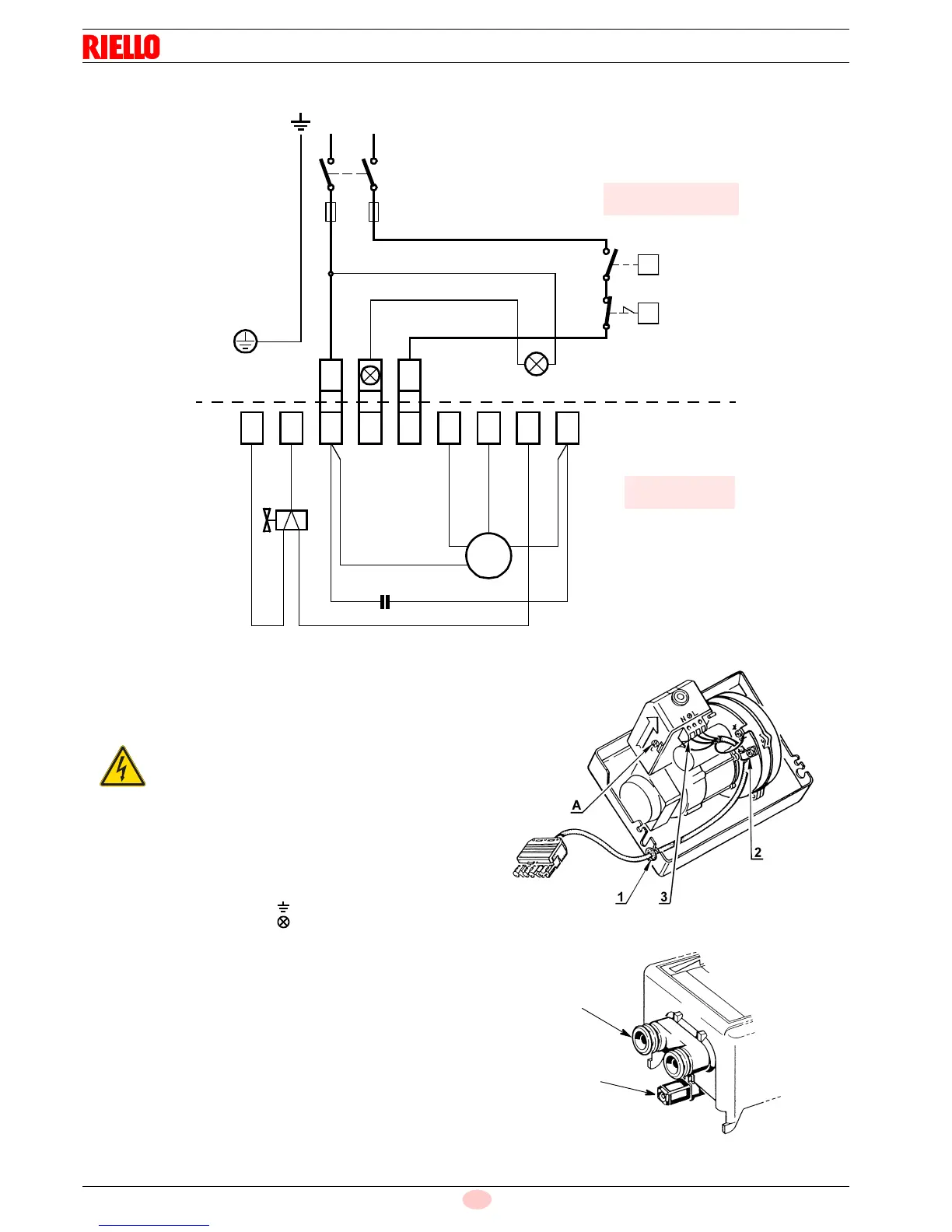

Fig. 15
Plaque à bornes
de boîte de contrôle
DANGER
Cette opération doit être réalisée avec le brûleur
éteint et l'alimentation électrique débranchée.
1 Passe-câble
2 Serrage de câble
3 Plaque à bornes
N Neutre
L Phase
Brûleur-terre
Témoin de blocage
Fig. 16
S7183
Fig. 17
S7057
Transformateur
Photorésistance
d'allumage
