Démarrage, réglage et fonctionnement du brûleur
8.3.1 Gicleurs recommandés
8.4 Pression de la pompe
8.5 Réglage de la tête de combustion
Cela est effectué lors de l'installation du gicleur, avec le tube
pare-flammes enlevé. Il dépend de la puissance du brûleur et est
effectué en tournant la bride de régulation, jusqu'à ce que le plan
d'extrémité du tube pare-flammes soit au niveau du point de
consigne, comme indiqué dans le Tab. E.
Exemple: la tête de combustion est réglée pour une puissance de:
– 4,50 GPH à 8 bar (pour le kérosène)
– 3,50 GPH à 12 bar (pour le fioul domestique)
L'obturateur est au niveau du point de consigne 3.5, comme re-
quis par le Tab. E.
Les réglages de la tête de combustion indiqués dans le Tab. E
sont valables pour la plupart des cas.
Le réglage de la puissance du ventilateur selon l'installation devrait
normalement être effectué uniquement à travers le volet d'air.
Si vous souhaitez ensuite retoucher également le réglage de la
tête de combustion, avec le brûleur en fonctionnement, faites fonc-

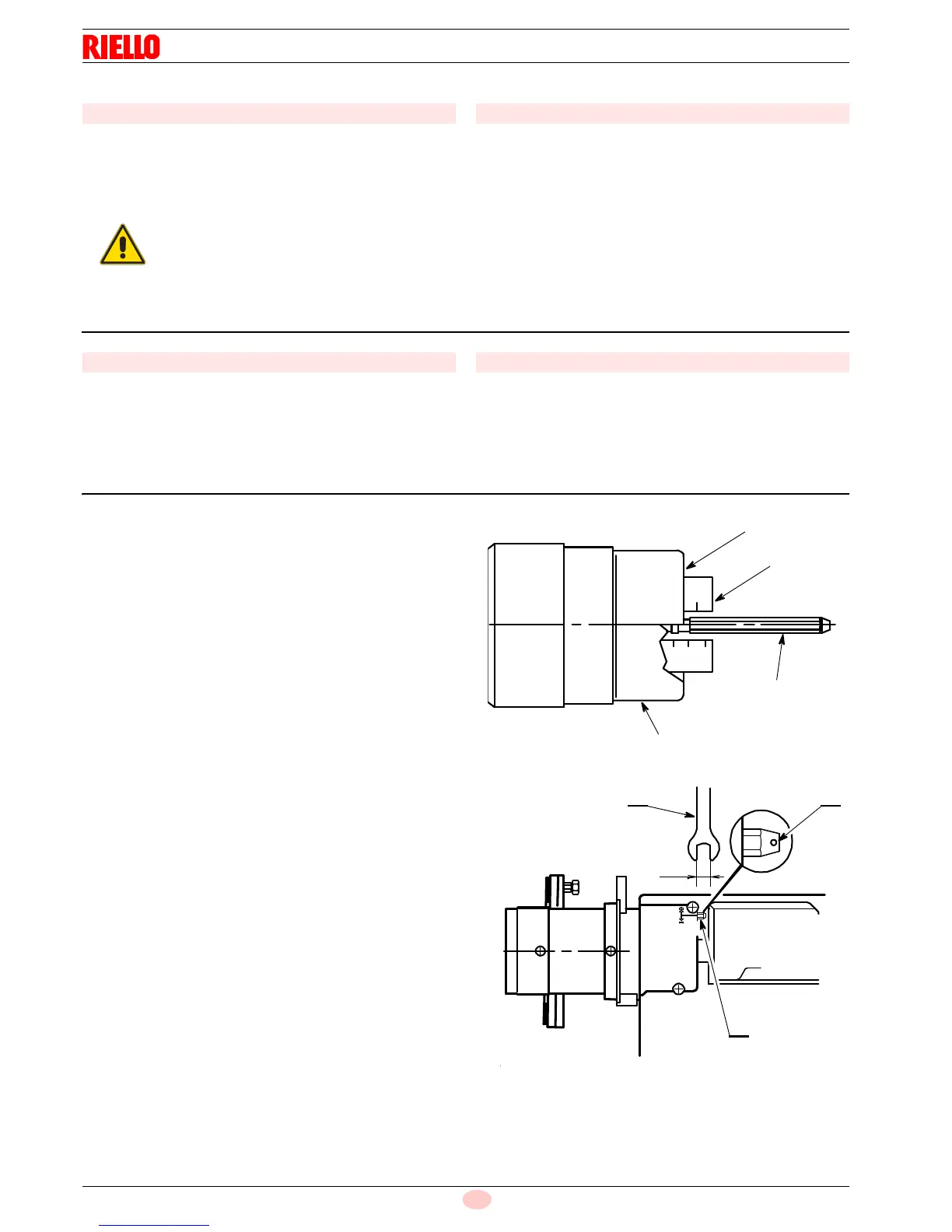

tionner la tige 1)(Fig. 19) avec une clé de 6 mm 2) comme suit:
TOURNER À DROITE: SIGNE +
Afin d'augmenter le volume d'air entrant dans la chambre de
combustion et donc en diminuant sa pression.
Il y a une réduction de CO
2
et l'adhésion de la flamme à l'ac-
croche flamme à air s'améliore.
(Réglage conseillé pour des allumages à basses températures).
TOURNER À GAUCHE: SIGNE –
Afin de réduire le volume d'air entrant dans la chambre de com-
bustion, et donc en augmentant sa pression.
Le CO
2
est amélioré et l'adhésion de la flamme au diffuseur tend
à se réduire.
(Ce réglage n'est pas conseillé pour des allumages à basses
températures).
Le réglage de la tête de combustion ne doit jamais différer de
plus d'un point de celui indiqué dans le Tab. E.
Un point de consigne correspond à 3 tours de la tige; un trou
3)(Fig. 19) à son extrémité facilite le décompte du nombre de
tours.
Combustible kérosène
Monarch type R
Delavan type B - W
Steinen type S - Q
Danfoss type S - B
Pour des gicleurs de 2,50 - 3,00 GPH, il est
conseillé d'utiliser, si possible, des cônes pleins.
Combustible fioul domestique
Monarch type R - PLP
Delavan type B - W
Steinen type S - SS
Danfoss type S - B
Angle: 60°- dans la plupart des cas. Particulièrement adapté pour
éviter le décollement de flamme pendant l'allumage.
45°- pour des chambres de combustion étroites et lon-
gues.
Combustible kérosène
8 bar: c'est la valeur à laquelle la pompe est réglée à la sor-
tie de l'usine.
10 bar: pression maximale pour le kérosène.
Combustible fioul domestique
12 bar: c'est la valeur à laquelle la pompe est réglée à la sor-
tie de l'usine.
14 bar: améliore la rétention de flamme; elle est donc adaptée
pour des allumages à basses températures.
