21
2903443
F

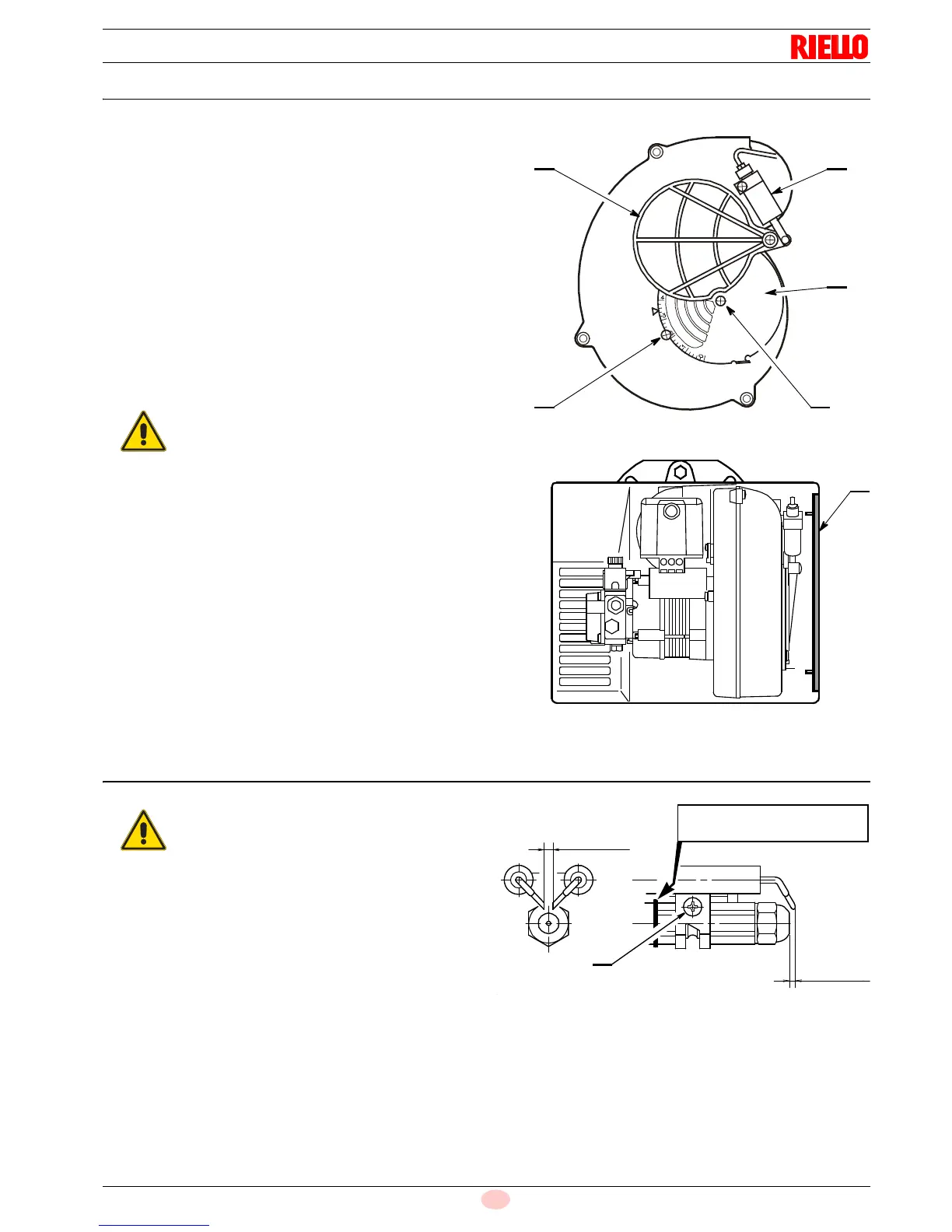

Démarrage, réglage et fonctionnement du brûleur
8.6 Réglage du volet d'air
Le volet d'air mobile A)(Fig. 20) actionné par le vérin B) assure
l'ouverture complète de la prise d'air.
La régulation de la vitesse de l'air s'effectue en réglant le volet
d'air fixe C), après avoir desserré les vis D).
Quand la régulation optimale est atteinte, vissez fortement les vis
D) pour assurer un mouvement libre du volet d'air mobile A).
Les réglages indiqués dans le Tab. E se réfèrent au brûleur avec
son capot métallique installé et la chambre de combustion avec
une dépression «zéro».
Ces réglementations sont purement indicatives.
Chaque installation présente des conditions de fonctionnement
propres et imprévisibles: Puissance réelle du gicleur; pression
positive ou négative dans la chambre de combustion, besoin d'air
excessif, etc.
Toutes ces conditions peuvent nécessiter un réglage de volet
d'air différent.
Donc, nous recommandons de procéder comme suit:
ajuster le volet d'air comme indiqué dans le Tab. E;
monter le capot, simplement au moyen de la vis supérieure;
vérifiez le numéro de fumée;
s'il devient nécessaire de modifier la sortie d'air, enlevez le
capot en desserrant la vis, ajustez le volet d'air, remontez le
capot et enfin revérifiez le numéro de fumée.
Quand le brûleur fonctionne dans une plage de travail supérieure
à 17 kg/h enlevez le panneau 1)(Fig. 21) installé à l'intérieur du
capot métallique.
8.7 Réglage de l'électrode
Avant d’enlever ou d’assembler le gicleur, desserrez la vis A)
(Fig. 22) et déplacez les électrodes en avant.
ATTENTION
Il est important de tenir compte du fait que la sortie
d'air du ventilateur diffère selon que le brûleur a
son capot métallique installé ou non.
Fig. 20
B
C
D D
A
D5775
Fig. 21
D5287
1
ATTENTION
La position des électrodes ne peut pas être ré-
glée. En cas de panne, vérifiez que les mesures,
telles qu'indiquées sur la figure, sont respectées.
Fig. 22
4 ± 0,3 mm
D5288
A
6,5 ± 0,5 mm
Déplacez le support d'élec-
trode en arrière jusqu'au bout
