燃烧调整
根据燃烧器运用在锅炉上的效率标准 92/42/EEC， 调试燃烧器必须参考锅炉的使用说明书 , 这一工作包括调整烟气
中的 CO 和 CO
2
含量，烟温及锅炉的平均水温。
要达到所需要的出力，应按照下表选择合适的喷嘴，检测油泵压力，设定燃烧头和风门 .
表中的数值由 CEN 锅炉测得 ( 按照 EN 267).
参考条件：12.5% CO
2
，在
零海拔，油温和室温为 20 °C.
推荐的喷嘴: Monarch 类型 R - NS; Delavan 类型 W - A - E
Steinen 类型 H - Q ; Danfoss 类型 H - B
角度 :60° :广泛应用 .
80° : 适合在低温点火时火焰易分离的情况下应
用 .
油泵压力 12 bar : 出厂时泵压设定为 12 bar
14 bar : 适合在低温时应用 ; 提高火焰稳定性 .

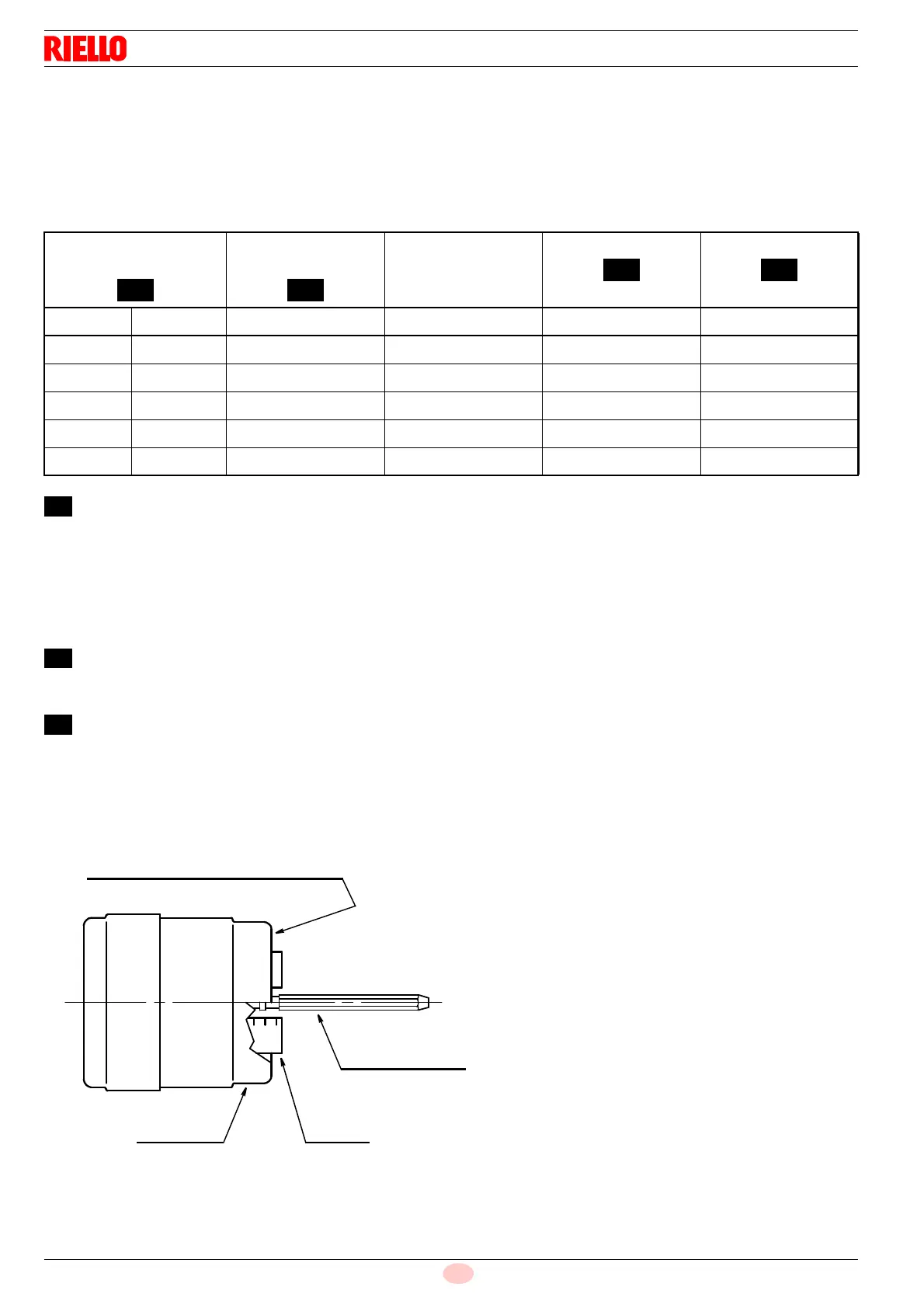

燃烧头设定 : 在安装喷嘴时进行, 同时燃烧筒已移开 . 根据燃烧出力, 转动
调节杆直到燃烧筒端面达到设定值 , 如图所示 .
喷嘴 泵压
燃烧器出力
燃烧头设置
风门调节
GPH
角度
bar kg/h ± 4%
设定点 设定点
0.40 80° 12 1.6 0 2.4
0.50 60°/80° 12 2.0 1 3.1
0.60 60°/80° 12 2.4 2 3.6
0.65 60°/80° 12 2.6 3 3.8
0.75 60° 12 3.0 4 4.0
1
2
3
4
1
2
3
在左图所示中 , 泵压为 12 bar, 喷嘴出力
为
0.60 GPH , 燃烧头刻度设置为 2.
2
燃烧筒
调节杆
标尺
燃烧筒端面
D5322
