Riello MB 412/2 - Données Techniques

20049406
4
F
Description technique
3.3 Données techniques
Tab. B
3.4 Composants
Le Multibloc comprend:
Filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Pressostat gaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Stabilisateur de pression . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vanne de sécurité à ouverture rapide . . . . . . . . . . . . . . . . . N. 1
Vanne de réglage 1
ère
et 2
ème
allure à ouverture lente . . . . N. 1
3.5 Description
1 Bride
2 Prise de pression (MB 415-420/2)
3 Vis de fixation bride
4 Réglage du stabilisateur
5 Réglage frein
6 Bague de réglage de débit 2
ème
allure
7 Vis de blocage de la bague (non scellée)
8 Pressostat gaz seuil minimum
9 Bague de réglage de débit 1
ère
allure
10 Prise de pression (MB 412/2)
11 Contrôle d’étanchéité (s’il est présent)
12 Bobine 1
ère
allure
13 Bobine 2
ème
allure
14 Filtre
Modèle MB 412 - 415 MB 420
Pression max. d’alimentation 360 mbar (36 kPa)
Degré de protection
- sans contrôle d’étanchéité
- avec contrôle d’étanchéité
IP 54
IP 4X
Température ambiante -15°C jusqu’à + 70 °C
Vanne électromagnétique DIN EN 161, classe A, groupe 2
Tension / fréquence
- sans contrôle d’étanchéité
- avec contrôle d’étanchéité
~ (AC) 230 V - 15 % + 10 %, 50-60 Hz
~ (AC) 230 V - 15 % + 10 %, 50 Hz
Puissance / absorption 50 VA ~(AC) 230 V, 20 °C 80 VA ~(AC) 230 V, 20 °C
Dispositif anti-poussière Filtre avec mailles de 0,8 mm; il est possible de changer le filtre sans qu’il soit nécessaire
de démonter l’armature.
1
3
8
7
5
6
9
4
12
13
10
2
8
14
4
5
6
13
9
11
1
3

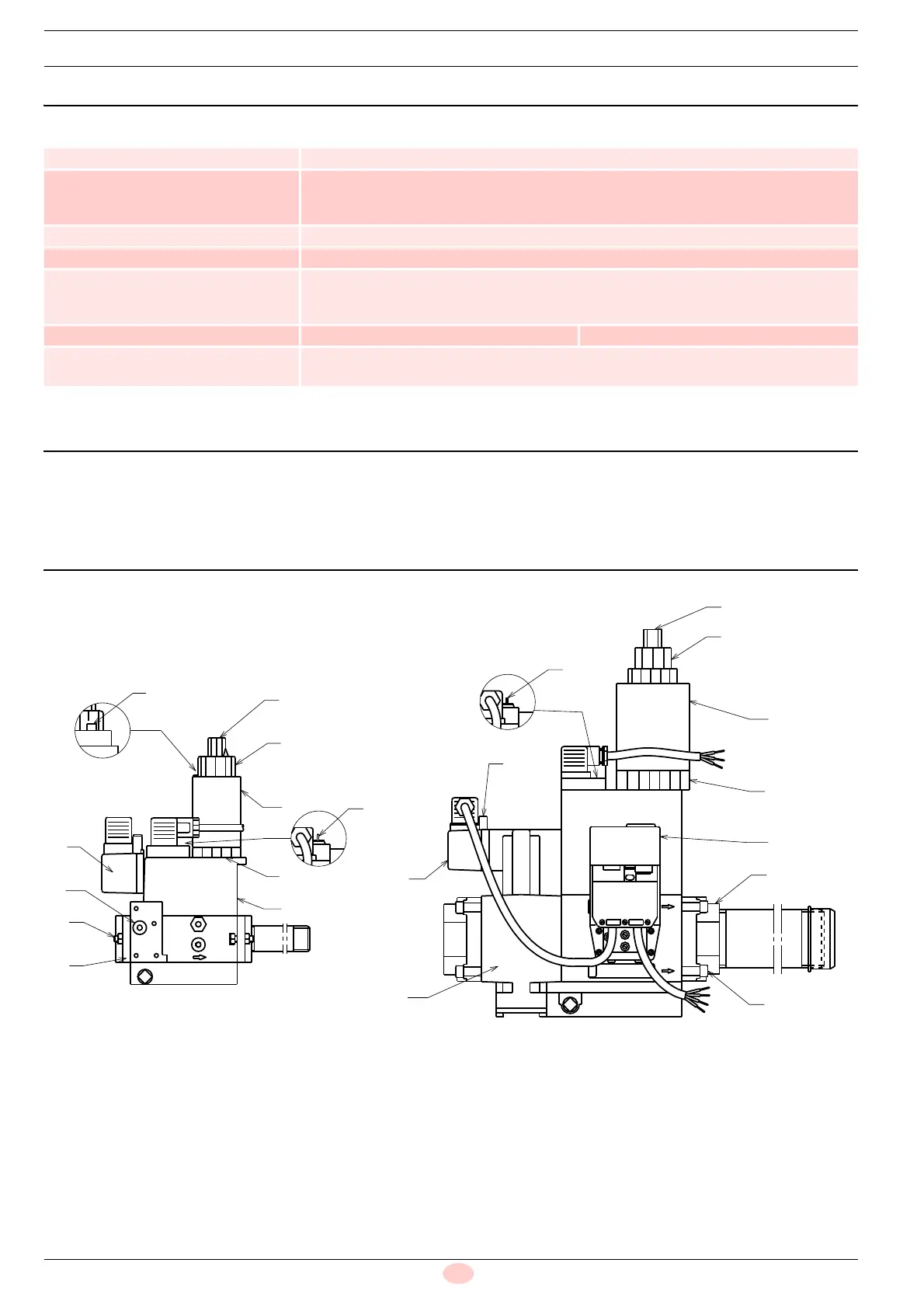

Fig. 1
