Technische Beschreibung
3.3 Technische Daten
Tab. B
3.4 Bauteile
Der Multibloc ist wie folgt ausgestattet:
Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Gasdruckwächter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Druckstabilisator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 St.
Sicherheitsventil mit schneller Öffnung . . . . . . . . . . . . . . . . 1 St.
Einstellventil 1. und 2. Stufe mit langsamer Öffnung . . . . . . 1 St.
3.5 Beschreibung
1 Flansch
2 Druckentnahmestelle (MB 415-420/2)
3 Befestigungsschrauben für Flansch
4 Einstellung des Stabilisators
5 Bremsregulierung
6 Nutmutter für Durchsatzregelung 2. Stufe
7 Befestigungsschraube für die Nutmutter (nicht versiegelt)
8 Minimal-Gasdruckwächter
9 Nutmutter für Durchsatzregelung 1. Stufe
10 Druckentnahmestelle (MB 412/2)
11 Dichtheitskontrolle (falls vorhanden)
12 Spule 1. Stufe
13 Spule 2. Stufe
14 Filter
Modell MB 412 - 415 MB 420
Max. Versorgungsdruck 360 mbar (36 kPa)
Schutzart
- ohne Dichtheitskontrolle
- mit Dichtheitskontrolle
IP 54
IP 4X
Raumtemperatur -15°C bis + 70 °C
Elektromagnetventil DIN EN 161, Klasse A, Gruppe 2
Spannung/Frequenz
- ohne Dichtheitskontrolle
- mit Dichtheitskontrolle
~ (AC) 230 V - 15 % + 10 %, 50-60 Hz
~ (AC) 230 V - 15 % + 10 %, 50 Hz
Leistung/Aufnahme 50 VA ~(AC) 230 V, 20 °C 80 VA ~(AC) 230 V, 20 °C
Staubschutzvorrichtung Kleiner Maschenfilter 0,8 mm; der Filterwechsel ist ohne Ausbau der Armatur möglich.
1
3
8
7
5
6
9
4
12
13
10
2
8
14
4
5
6
13
9
11
1
3

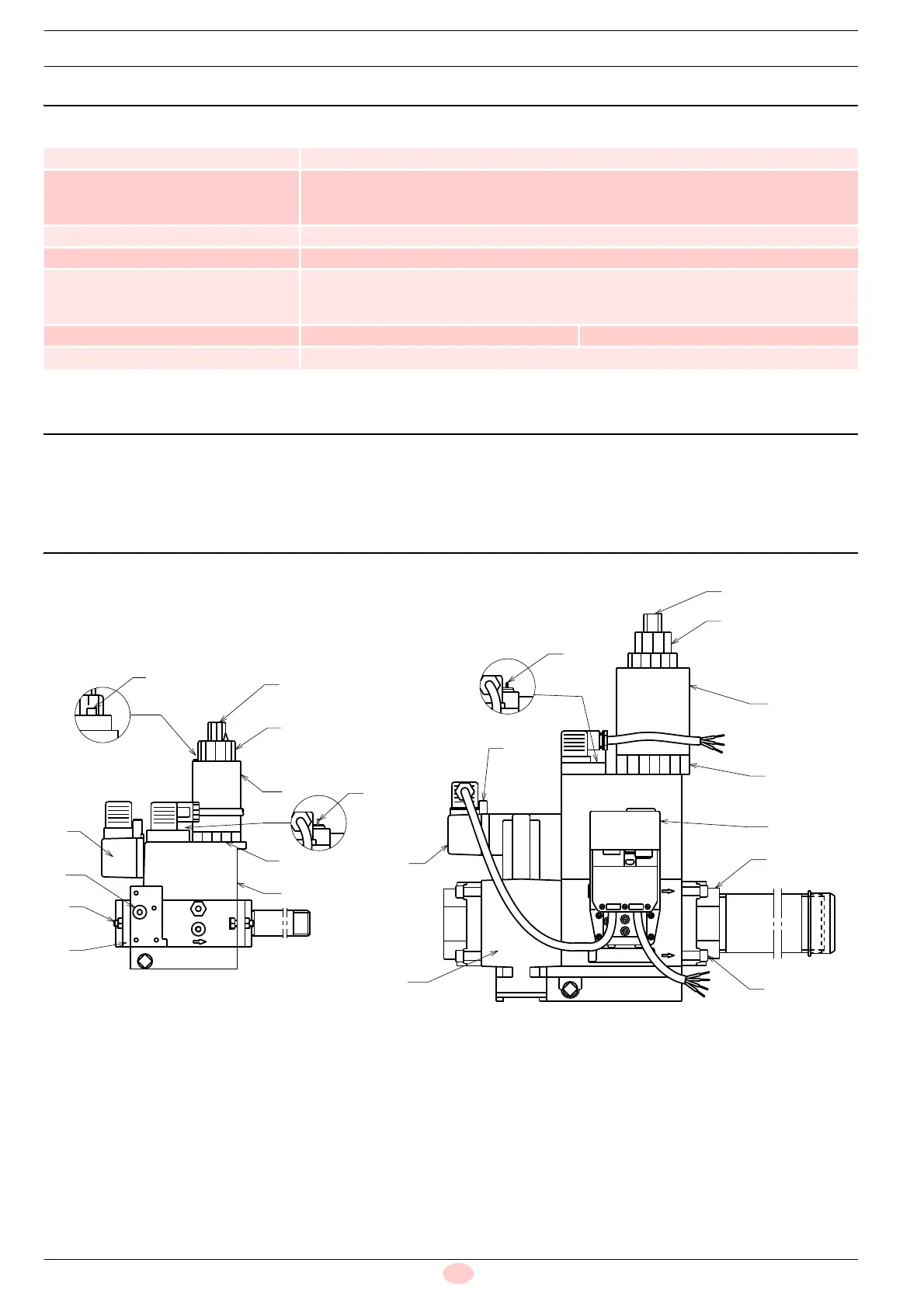

Abb. 1
