Descrizione tecnica
3.3 Dati tecnici
Tab. B
3.4 Componenti
Il Multibloc è costituito da:
Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Pressostato gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Stabilizzatore di pressione . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Valvola di sicurezza ad apertura rapida . . . . . . . . . . . . . . . . N. 1
Valvola di regolazione 1° e 2° stadio ad apertura lenta . . . . N. 1

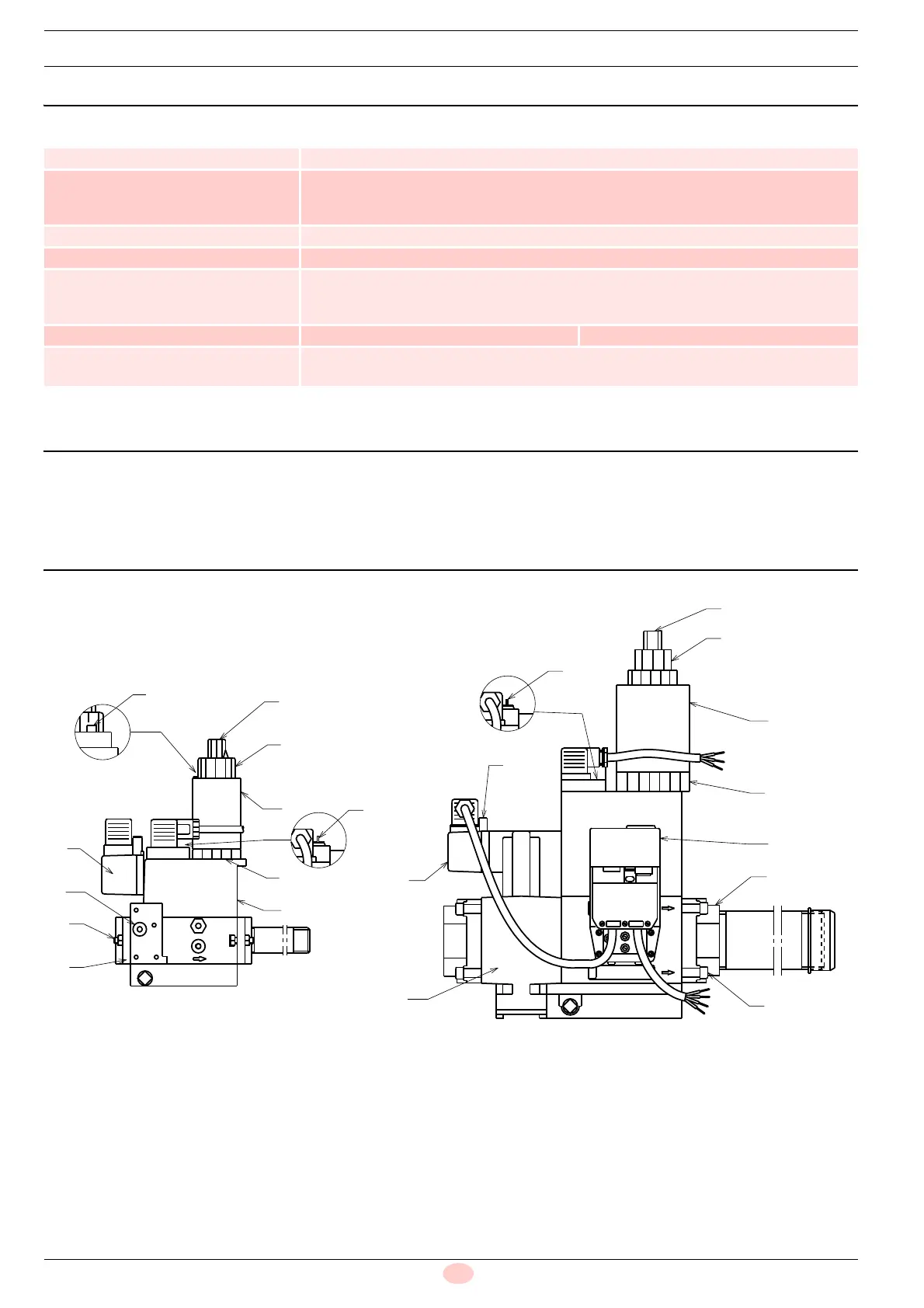

3.5 Descrizione
1 Flangia
2 Presa di pressione (MB 415-420/2)
3 Viti fissaggio flangia
4 Regolazione stabilizzatore
5 Regolazione freno
6 Ghiera regolazione portata 2° stadio
7 Vite bloccaggio ghiera (non sigillata)
8 Pressostato gas di minima
9 Ghiera regolazione portata 1° stadio
10 Presa di pressione (MB 412/2)
11 Controllo di tenuta (se presente)
12 Bobina 1° stadio
13 Bobina 2° stadio
14 Filtro
Modello MB 412 - 415 MB 420
Max. pressione di alimentazione 360 mbar (36 kPa)
Grado di protezione
- senza controllo di tenuta
- con controllo di tenuta
IP 54
IP 4X
Temperatura ambiente -15°C fino a + 70 °C
Valvola elettromagnetica DIN EN 161, classe A, gruppo 2
Tensione/frequenza
- senza controllo di tenuta
- con controllo di tenuta
~ (AC) 230 V - 15 % + 10 %, 50-60 Hz
~ (AC) 230 V - 15 % + 10 %, 50 Hz
Potenza/assorbimento 50 VA ~(AC) 230 V, 20 °C 80 VA ~(AC) 230 V, 20 °C
Dispositivo antipolvere Filtrino con maglie 0,8 mm; è possibile il cambio del filtro senza necessità di smontare l’ar-
matura.
1
3
8
7
5
6
9
4
12
13
10
2
8
14
4
5
6
13
9
11
1
3
Fig. 1
