Mise en service, réglage et fonctionnement
5.6 Perte de charge

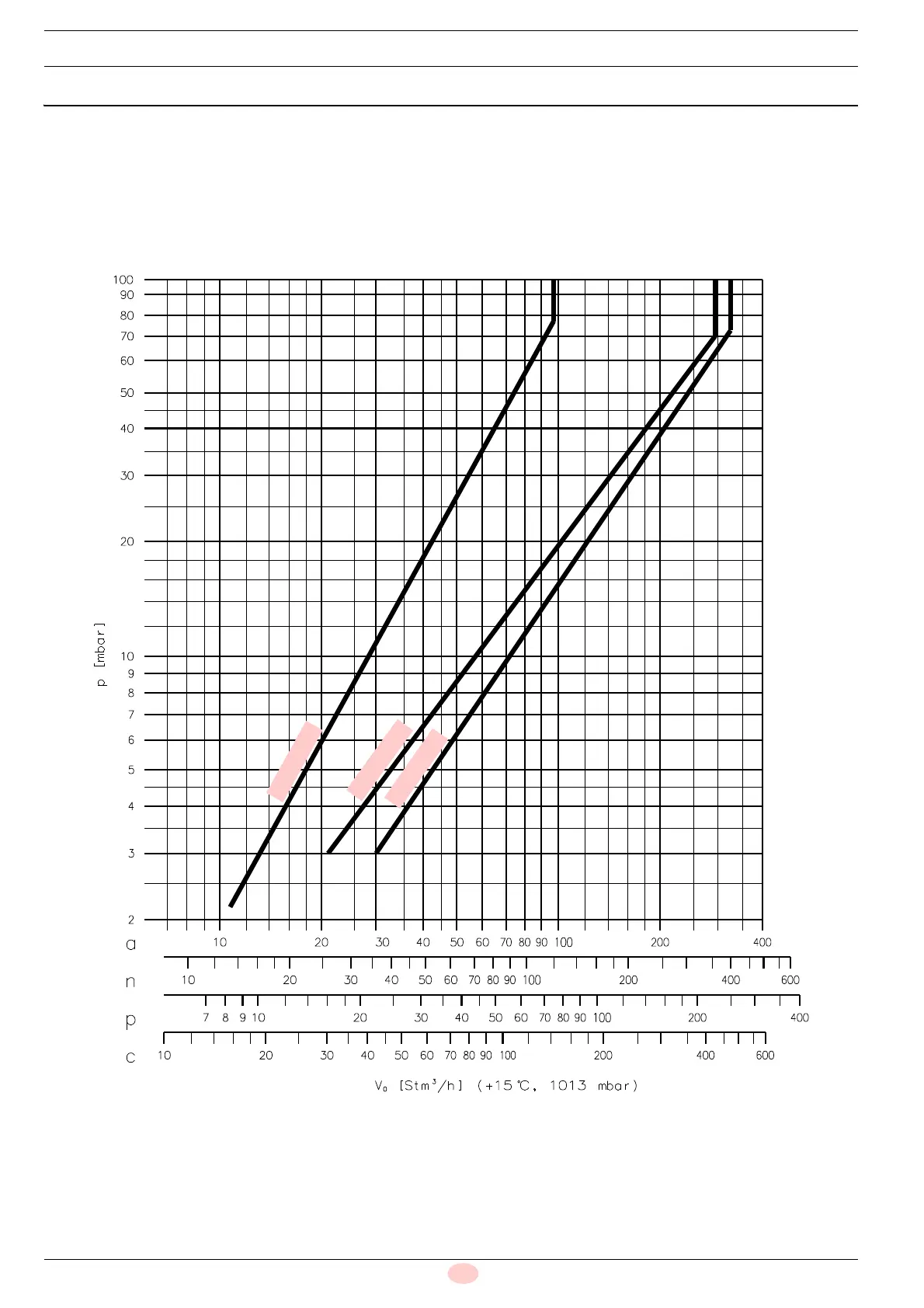

La perte de charge p de la rampe est fournie par le diagramme
(Fig. 7); les échelles du débit volumétrique ont respective-
ment une valeur de:
a air,
n gaz naturel (G20),
p propane (G30),
c gaz de ville (G140), uniquement pour les applications non
soumises à la Directive du Gaz (2009/142/CE).
Les valeurs fournies par le diagramme peuvent varier légèrement
selon le réglage du stabilisateur de pression.
La pression minimum nécessaire au réseau s’obtient en addition-
nant les pertes de charge du brûleur (voir manuel du brûleur) et
la contre-pression de la chambre de combustion (voir manuel du
générateur de chaleur) à la pression obtenue sur le diagramme.
V
°
Fig. 7
D10010
M
B
4
1
2
/
2
M
B
4
1
5
/
2
M
B
4
2
0
/
2
