Puesta en funcionamiento, calibración y funcionamiento
5.6 Pérdida de carga

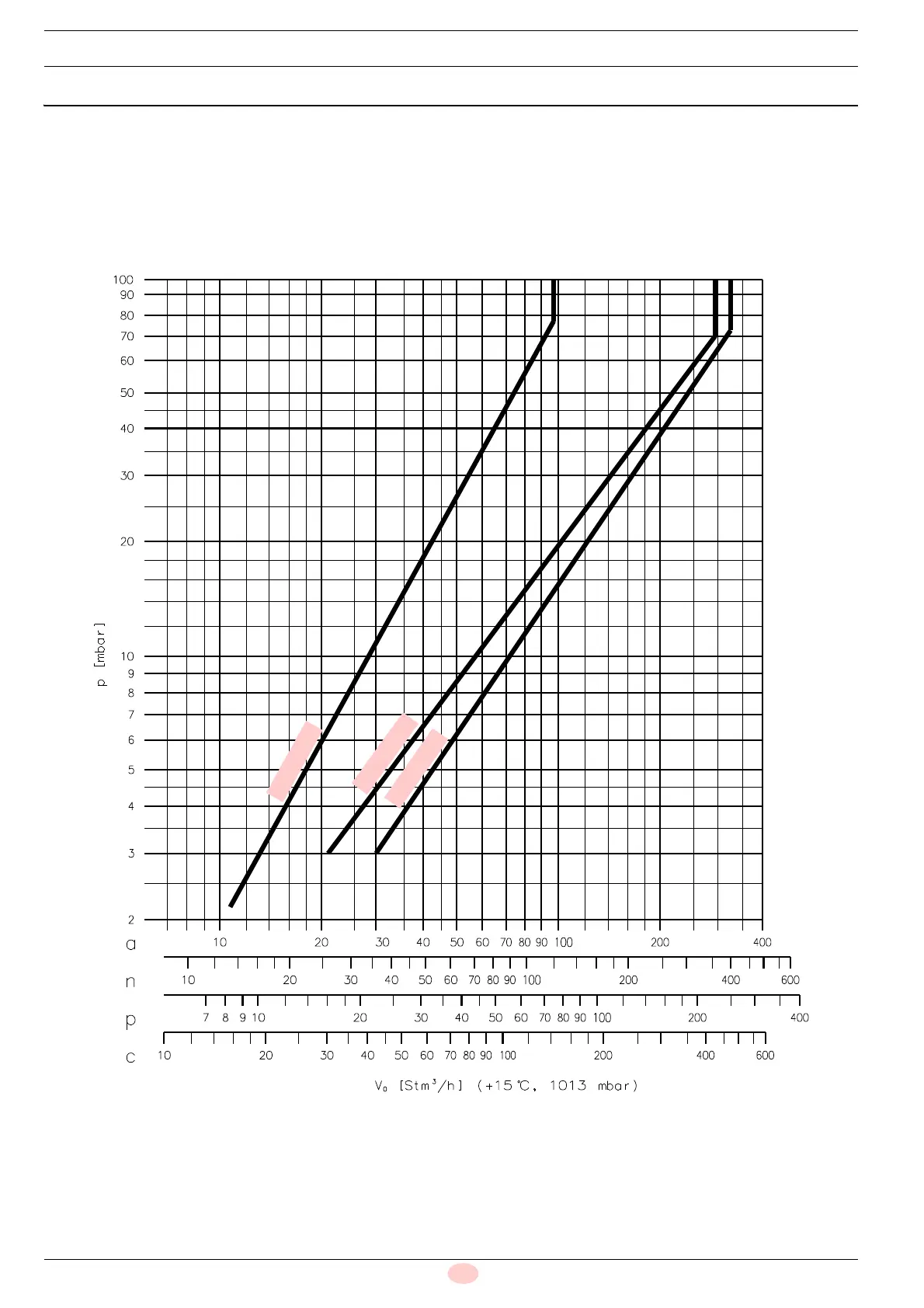

La pérdida de carga p de la rampa se indica en el diagrama
(Fig. 7); las escalas del caudal volumétrico valen respectiva-
mente para:
a aire
n gas natural (G20),
p propano (G30),
c gas de ciudad (G140), solo para aplicaciones no sometidas
a la Directiva Gas (2009/142/CE).
Los valores indicados en el diagrama pueden variar ligeramente
según la regulación del estabilizador de presión.
La presión mínima necesaria en la red se logra sumando a la pre-
sión indicada en el diagrama, las pérdidas de carga del quema-
dor (véase el manual del quemador), y la contrapresión de la
cámara de combustión (véase el manual del generador de calor).
