3
20142714
D
Installation
Das Steuergerät MG569-BWZG wird an ein- und zweistufigen
Brennern installiert.
Mitgeliefertes Zubehör
Steuergerät. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schutzblock V2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schutzblock RS und Verbindung . . . . . . . . . . . . . . . . . . . . . St. 1
Verbindung SO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Verbindungssystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Für die Installation des neuen Steuergeräts MG569 - BWZG
muss der nachstehende Schaltplan verwendet werden.
Zeichenerklärung (Abb. 2)
PG - Gas-Druckschalter
PA - Luftdruckwächter
MV - Gebläsemotor
V1 - Gasventil 1. Stufe
V2 - Gasventil 2. Stufe
SM - Stellantrieb (für vorgerüstete Brenner)
SO - Ionisationsfühler
RS - Fernentstörung
2 Installation
MG569
568 - 569
566SE Rev.3
MG569 - MWZG
MG569 - BWZG
MG569 - BWZG
525SE/G - 566SE
566SE Rev. 1 und Rev. 2
MG569 - BWZG + Gruppe
Anschlüsse
GEFAHR
Alle Installations-, Wartungs- und Demontagear-
beiten sollten nicht unter Elektrospannung erfol-
gen.
Der Austausch des Steuergeräts muss durch das
Fachpersonal entsprechend den Angaben in die-
sem Handbuch und gemäß den geltenden Stan-
dards und gesetzlichen Vorschriften durchgeführt
werden.
ACHTUNG
Das Verbindungssystem (Abb. 5) darf nur benutzt
werden, wenn ein Steuergerät Modell 525 SE/G -
566 SE 566 SE Rev. 1 und Rev.2 ausgewechselt
werden muss.
ACHTUNG
Das Steuergerät ersetzt die Ersatzteilcodes
3002949 und 3002967.
ACHTUNG
Anschluss der Fernentstörung
Die Verbindung zum RS Anschluss, der dem
Brenner beigepackt ist, herstellen.
Eine Taste in einer Entfernung von max. 20 Meter
anschließen.

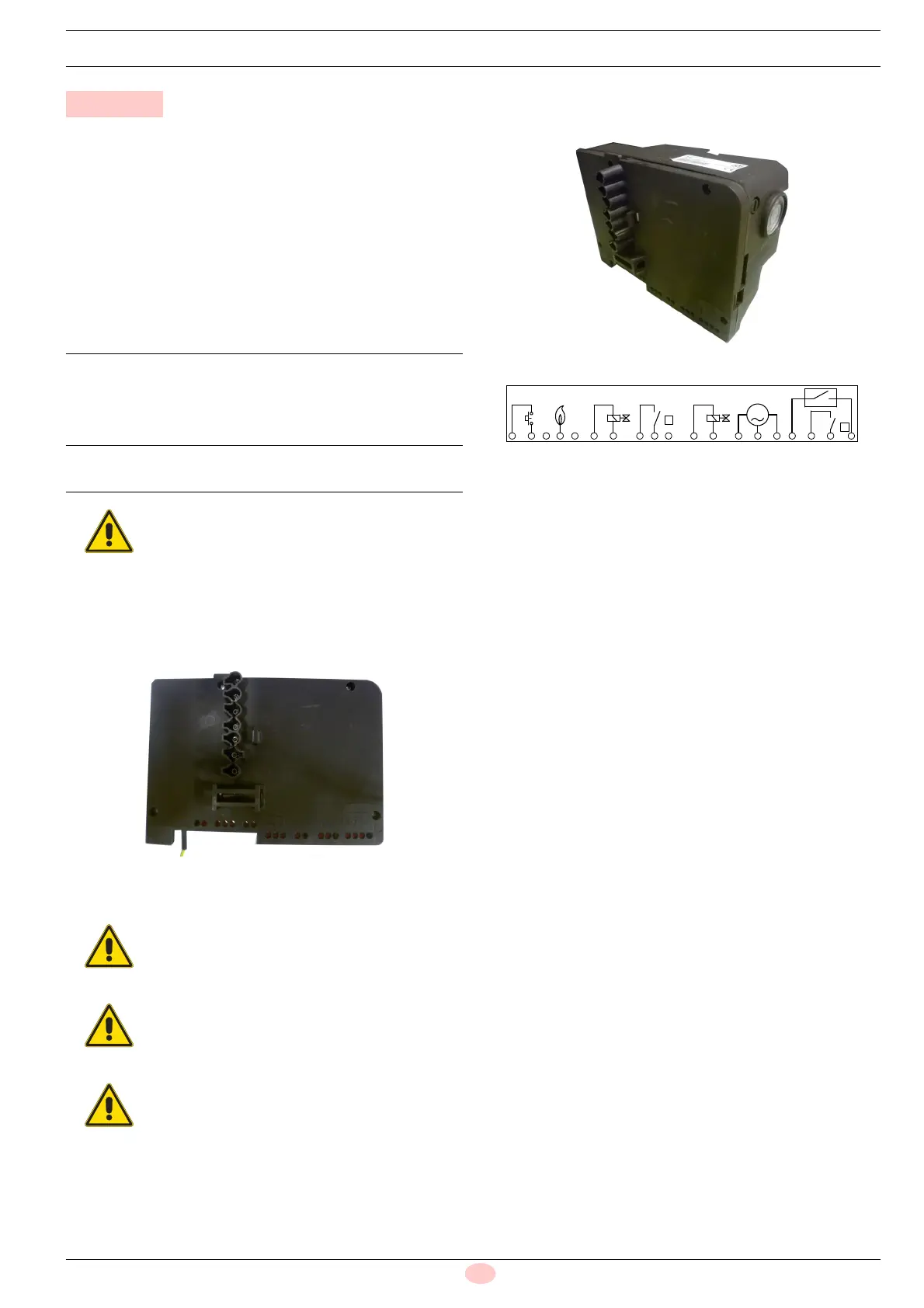

Abb. 1
S9675
Abb. 2
S9674
N L2
R
=
=
C
S2
N
2
S1
A
M
B
A
N
1
G
E9263
SO PA SMMVV2 V1RS PG
