Riello MG569-BWZG - Änderung des Fernentstörungsanschlusses

20142714
4
D
Installation
Für die Installation wie folgt vorgehen:
 die Befestigungsschrauben abschrauben und die Brenner-
verkleidung abnehmen.
 Alle Bauteile, den 7-poligen Stecker, den Sondenstecker,
die Hochspannungskabeln und das Erdungskabel vom
Steuergerät abtrennen.
 Das Steuergerät vom Brenner trennen, dazu die Schraube
A)(Abb. 3) lösen und in Pfeilrichtung ziehen.
 Das neue, mitgelieferte Steuergerät installieren und mit der
Schraube A)(Abb. 3) mit einem Anzugsmoment zwischen
1÷1,2 Nm am Brenner fixieren.
 Alle oben genannten Verbindungen, den 7-poligen Stecker
und den Erdleiter wieder anschließen.
2.1 Änderung des Fernentstörungsanschlusses
Falls der Brenner mit Fernentstörung ausgestattet ist, sind fol-
gende Anweisungen zu befolgen (Abb. 4):
 die vorhandene Steckanschlussverbindung durchschnei-
den.
 Den Anschluss mit der neuen Verbindung (RS, siehe
Absatz “Schaltplan” auf S. 7) ausführen.
 Eine Taste in einer Entfernung von max. 20 Meter anschlie-
ßen.

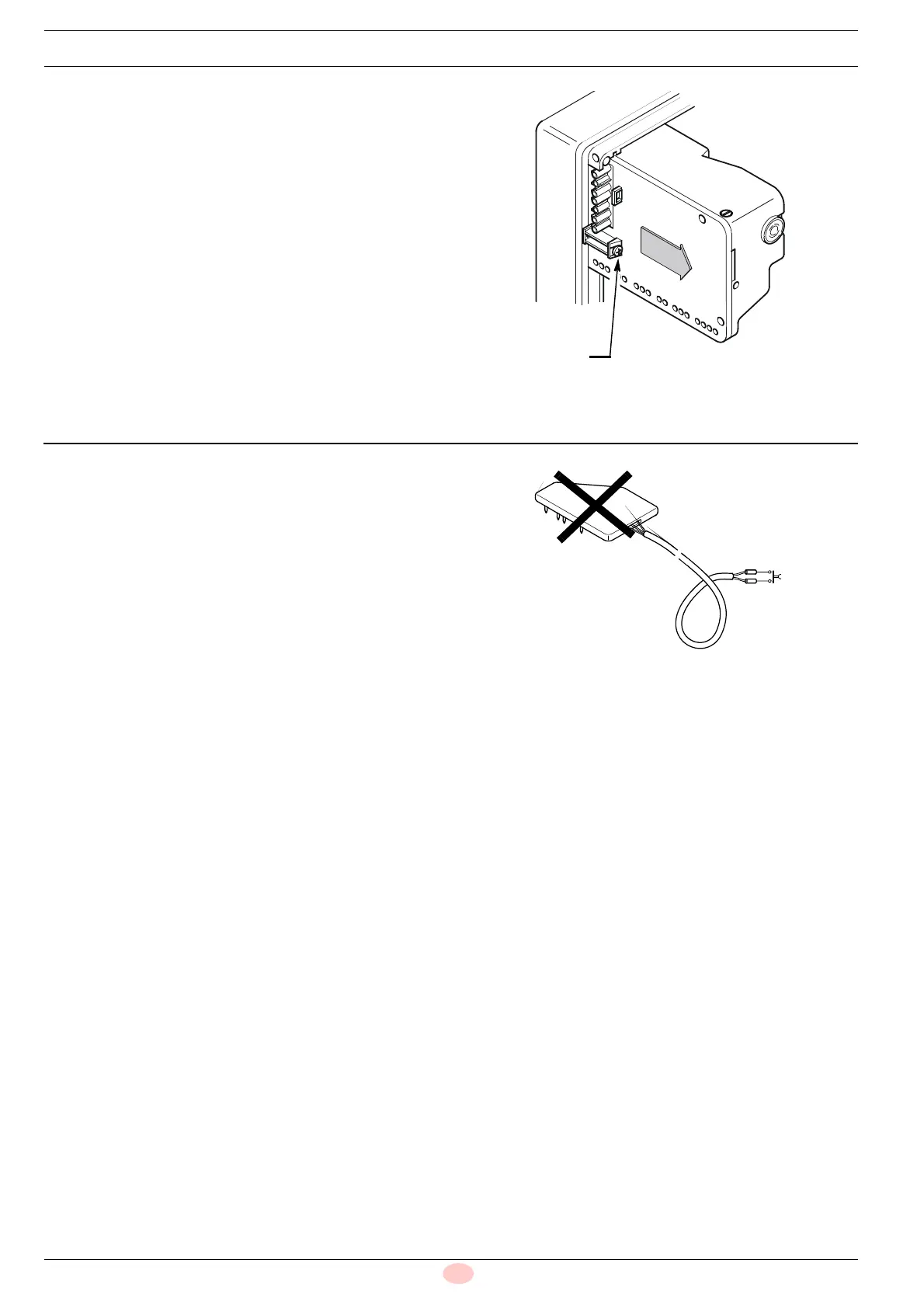

Abb. 3
E9275
A
Abb. 4
E9242

