Rigol DS1104Z Plus Quick Guide

RIGOL
DS1000Z 快速指南
19
参数设置方法
DS1000Z 支持通过如下两种方法设置参数。
方法一：
对于菜单上显示
的参数，直接旋转多功能旋钮 即可设置所需的数值。
方法二：
对于菜单上显示
的参数，按下多功能旋钮 ，弹出如下图所示的数字键盘。旋
转旋钮选择所需的数值，按下旋钮输入该数值。输入全部数值后，旋转旋钮选择所需
的单位，按下旋钮即可完成参数设置。

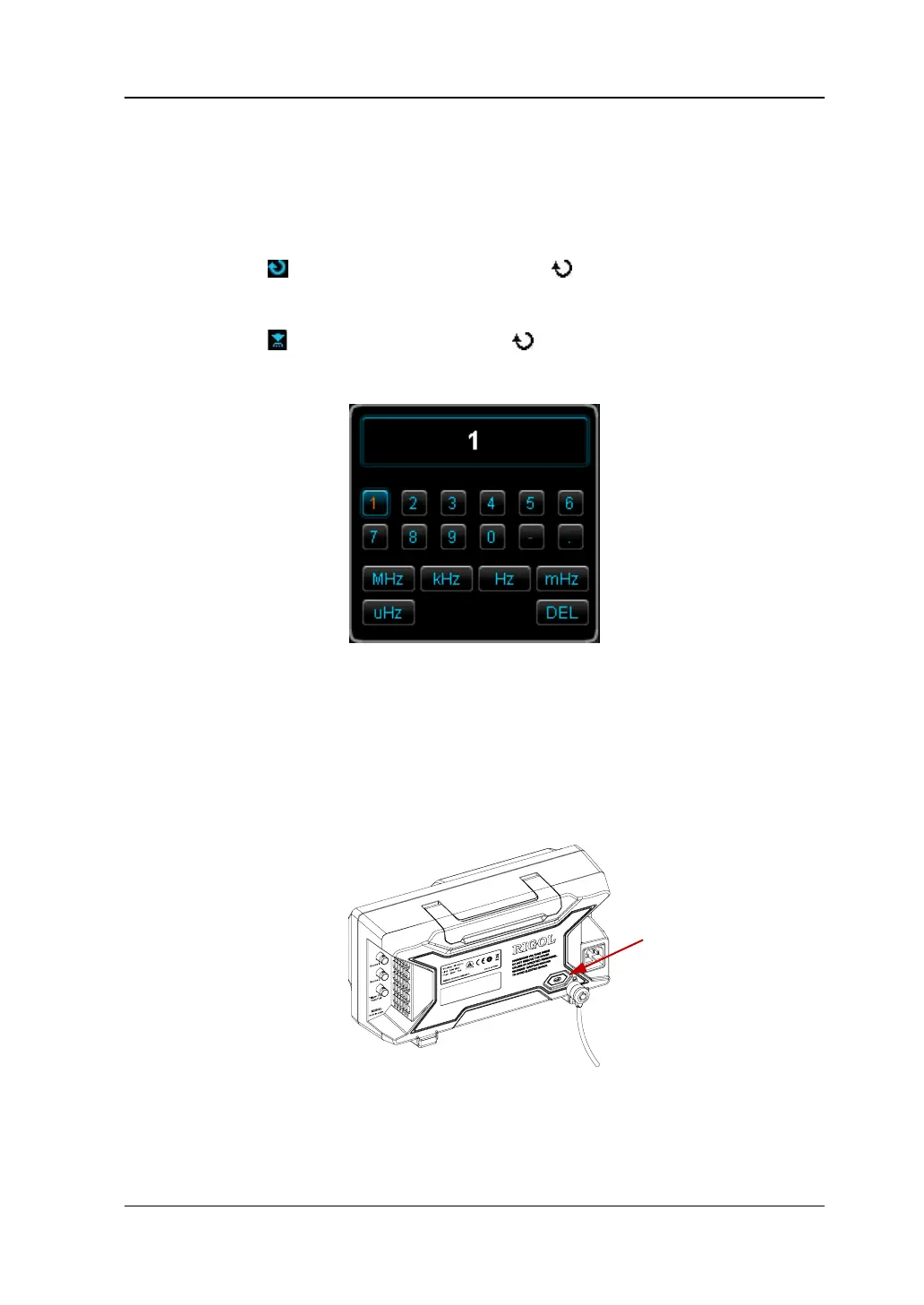

图 13 数字键盘
使用安全锁
如有必要，您可以使用安全锁（请自行购买）将示波器锁在固定位置。方法如下，沿
与后面板垂直的方向对准锁孔将锁头插入，顺时针旋转钥匙锁定示波器，然后拔出钥
匙。
图 14 使用安全锁
注意：请勿将其它物品插入安全锁孔以免损坏仪器。
安全锁孔

Rigol DS1104Z Plus Specifications

General

Bandwidth	100 MHz
Channels	4
Sample Rate	1 GSa/s
Memory Depth	24 Mpts
Waveform Capture Rate	30, 000 wfms/s
Vertical Sensitivity	1 mV/div to 10 V/div
Timebase Range	5 ns/div to 50 s/div
Connectivity	USB Host, USB Device, LAN, AUX
Vertical Resolution	8 bits
Power Supply	100-240 V AC, 45-440 Hz
Display	7 inch TFT LCD
Trigger Types	Edge, Pulse, Video, Slope
Input Impedance	1 MΩ ± 2%
