Rigol MSO5074 Quick Guide

RIGOL
10 MSO5000 快速指南
中文
开机检查
当示波器处于通电状态时，按前面板左下角的电源键 即可启动示波器。开
机过程中示波器执行一系列自检，自检结束后出现开机画面。
设置系统语言
MSO5000 系列示波器支持多种系统语言，您可以按 Utility  Language 设置
系统语言。上述菜单操作，您也可以通过触摸屏功能实现。
连接探头
RIGOL 为 MSO5000 系列提供无源探头和逻辑探头。探头的具体型号请参考
《MSO5000 系列数据手册》。有关探头的详细技术信息请参考相应的探头用户手
册。
连接无源探头：
1. 将探头的 BNC 端连接至示波器前面板的模拟通道输入端，如图 6 所示。
2. 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测
电路测试点中。

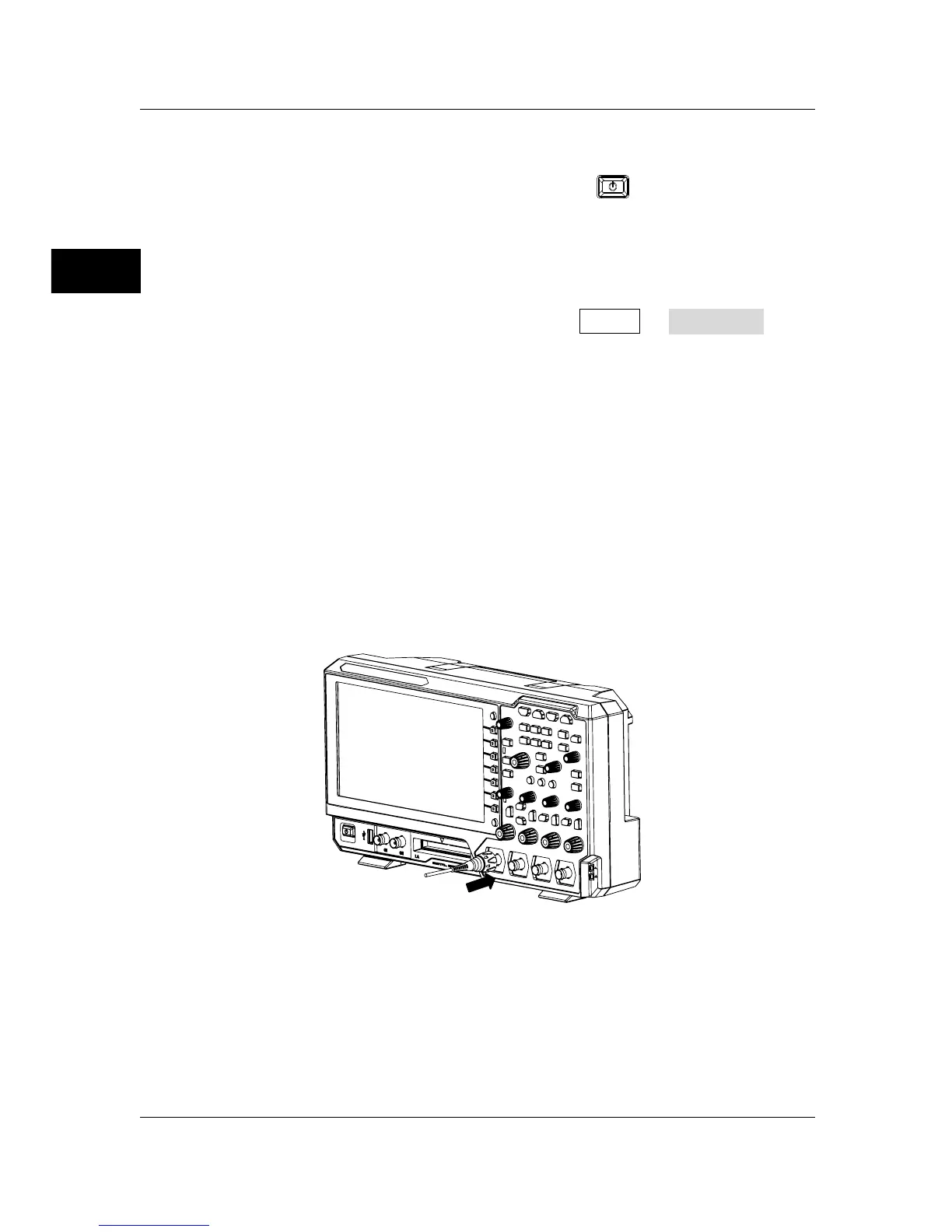

图 6 连接无源探头
连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤
请参考本手册中“功能检查”和 本产品用户手册中“探头补偿”一节介绍的内容。
连接逻辑探头：
1. 将逻辑探头输出端按正确的方向连接至示波器前面板的数字通道输入端，如

Rigol MSO5074 Specifications

General

Bandwidth	70 MHz
Channels	4
Timebase Accuracy	± 2 ppm
Operating Temperature	0 °C to +40 °C
Display	800x480
Waveform Capture Rate	500, 000 wfms/s
Vertical Resolution	8 bits
Interfaces	USB Host, USB Device, LAN, HDMI
Input Impedance	1 MΩ
Trigger Types	Edge, Slope, Pulse, Video, Pattern, Duration, Timeout, Window, Runt
Sample Rate	8 GSa/s
