RIGOL
MSO5000 快速指南 13
中文
触摸屏幕左下角的功能导航图标 ,可打开功能导航。
触摸弹出的数字键盘,可对参数进行设置。
触摸虚拟键盘,设置标签名和文件名。
触摸信息弹出框右上角的关闭按钮,关闭弹出框。
触摸屏幕上显示的其他窗口,对窗口进行操作。

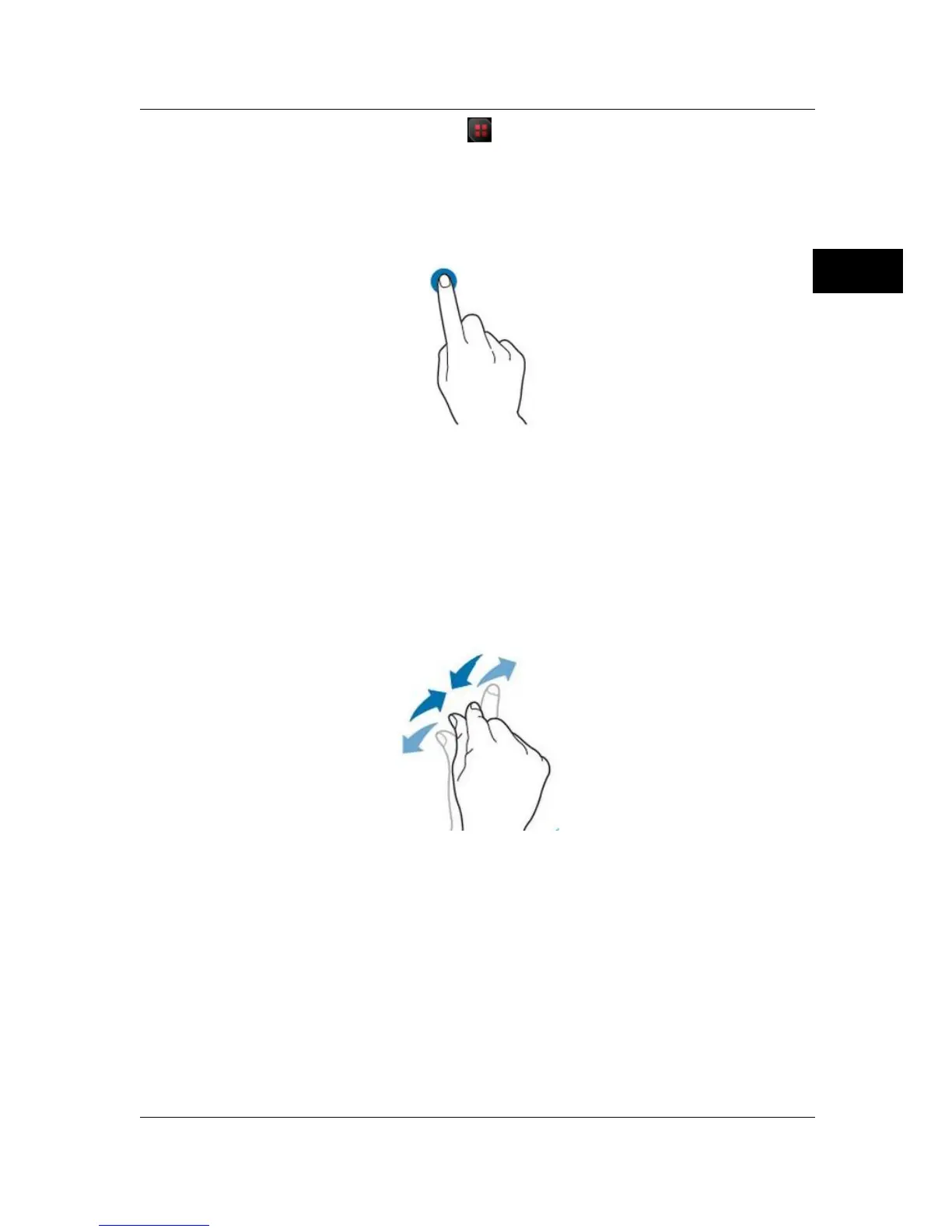

10 触摸手势
捏合
将两根手指靠拢在一起或分开。捏合手势可放大或缩小相关波形。需放大时,
将两根手指先靠拢在一起,然后滑动分开;需缩小时,先将两根手指分开,然后
滑动在一起,如图 11 所示捏合可实现的功能包括
水平方向捏合可调整波形的水平时基。
垂直方向捏合可调整波形的垂直档位。
11 捏合手势
拖动
用单指按住拖动目标不放,然后将其拖至目标位置如图 12 所示。拖动可实现
的功能包括:
拖动波形以改变波形位移或偏移。
拖动窗口控件以改变窗口位置(如数字键盘)
拖动光标以改变光标位置。
