Rigol MSO5074 Quick Guide

RIGOL
14 MSO5000 快速指南
中文

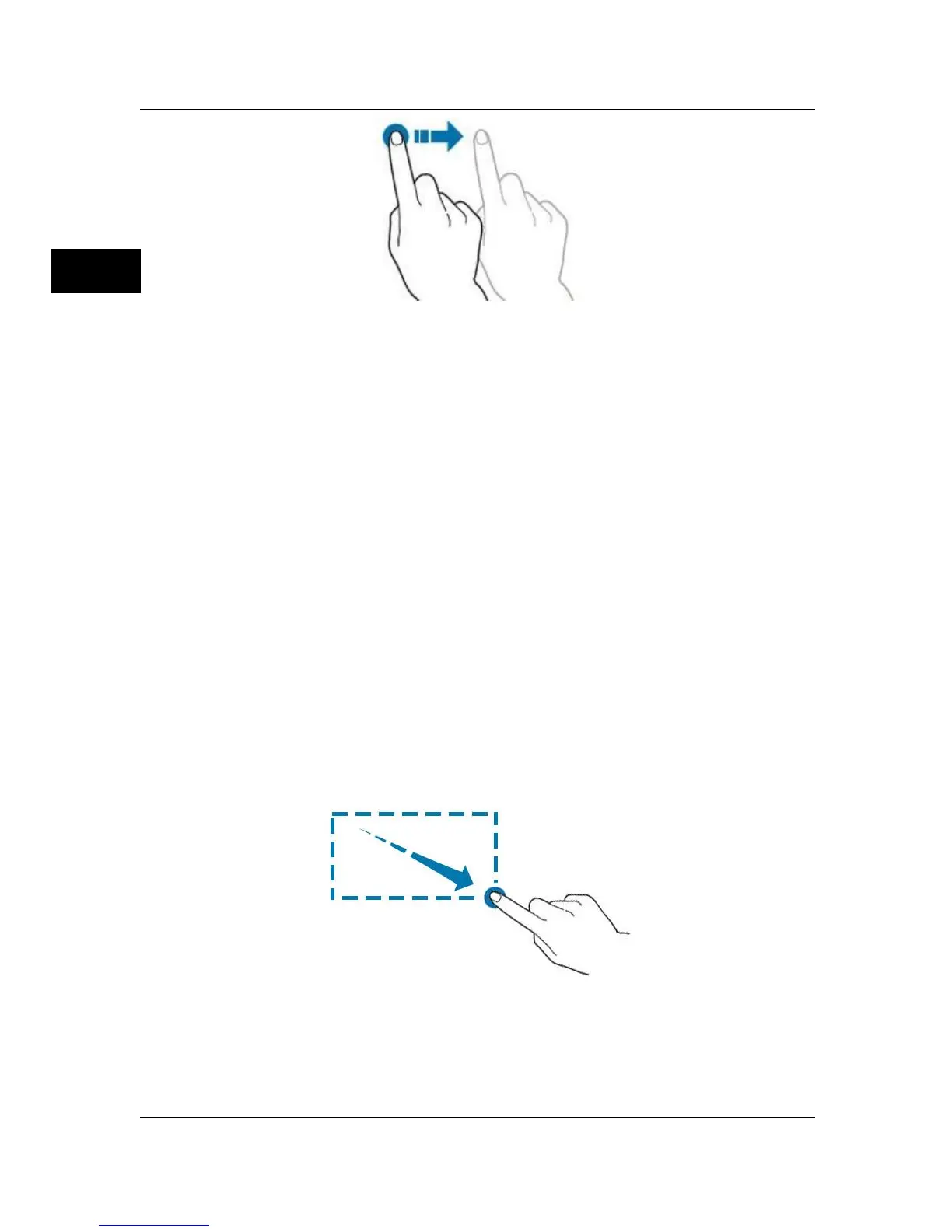

图 12 拖动手势
矩形绘制
打开功能导航，然后点击“矩形绘制”图标，切换为矩形绘制模式，在屏幕上拖
动手指以绘制矩形，如图 13 所示。矩形绘制可实现的功能包括：
 选择“区域触发 A”：
 绘制区域触发 A 的区域；
 打开区域触发 A；
 打开“区域触发”菜单。
 选择“区域触发 B”：
 绘制区域触发 B 的区域；
 打开区域触发 B；
 打开“区域触发”菜单。
 选择“直方图”：
 绘制直方图的范围；
 打开“直方图”菜单。
 选择“水平缩放”：水平方向扩展波形。
 选择“垂直缩放”：垂直方向扩展波形。
 选择“波形缩放”：水平方向和垂直方向同时扩展波形。
图 13 矩形绘制手势

Rigol MSO5074 Specifications

General

Bandwidth	70 MHz
Channels	4
Timebase Accuracy	± 2 ppm
Operating Temperature	0 °C to +40 °C
Display	800x480
Waveform Capture Rate	500, 000 wfms/s
Vertical Resolution	8 bits
Interfaces	USB Host, USB Device, LAN, HDMI
Input Impedance	1 MΩ
Trigger Types	Edge, Slope, Pulse, Video, Pattern, Duration, Timeout, Window, Runt
Sample Rate	8 GSa/s
