MSO5000 快速指南 15
中文
使用内置帮助系统
本示波器的帮助系统提供了前面板各功能按键及相应菜单键的说明。打开帮助系
统的步骤如下：
1. 按 Utility  系统  帮助，进入“帮助”功能菜单。您也可以使用触摸
屏功能，点击屏幕左下角的功能导航图标 ，然后点击“帮助”图标进入
“帮助”功能菜单。
2. 按 帮助 键或点击“帮助”选项，屏幕弹出帮助界面，如图 14 所示。帮助
界面主要分两部分，左边为“帮助选项”，右边为“帮助显示区”。

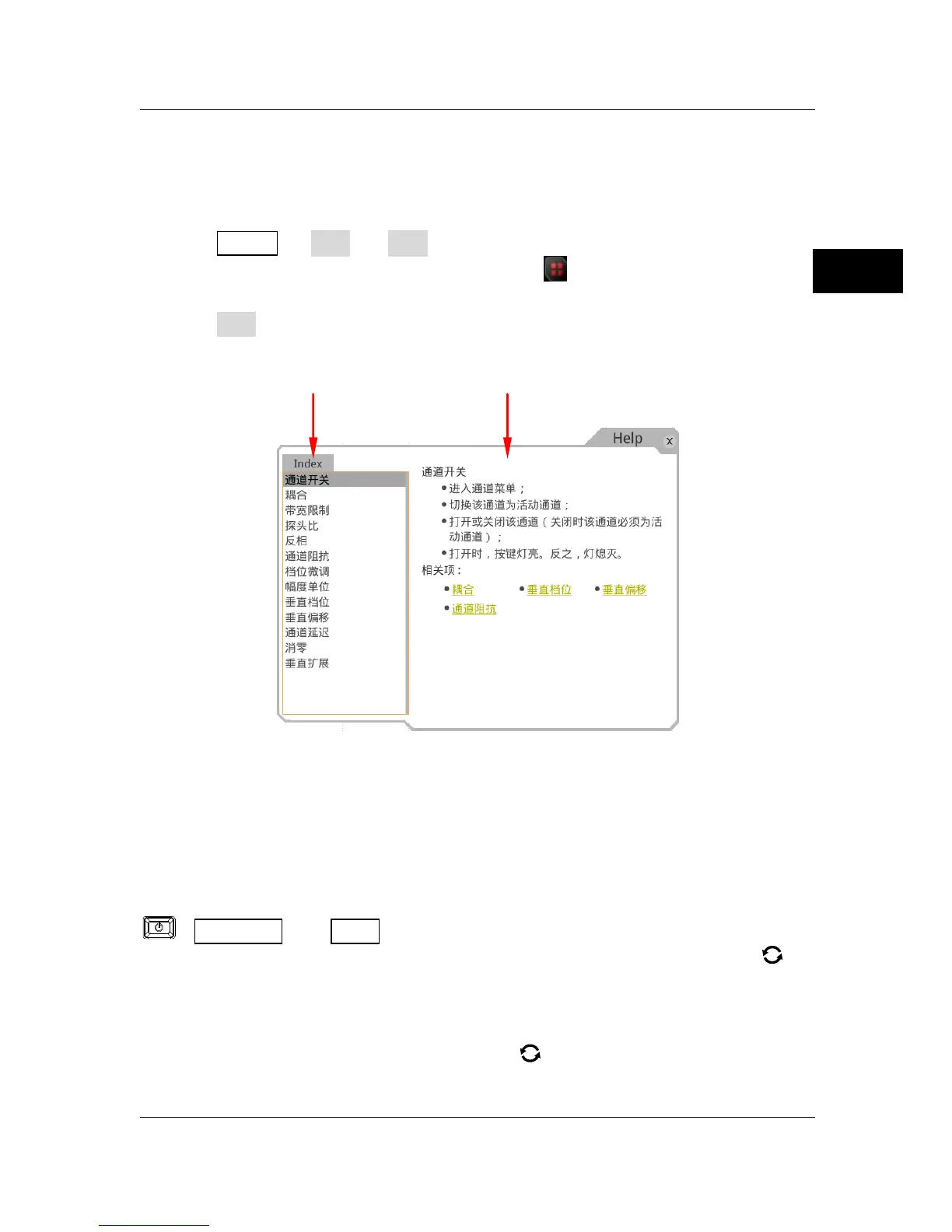

图 14 帮助信息
打开帮助界面后，您可以通过以下三种方法在帮助显示区中获得相应的帮助信
息：
方法一：
对于按键，您可以直接按仪器前面板上的按键获取相应的帮助信息（电源键
、Menu off 键、Back 键除外）。
对于旋钮，您可以旋转旋钮或按下旋钮获取相应的帮助信息（多功能旋钮 除
外）。 由于旋转旋钮和按下旋钮的功能不同，所以会获取不同的帮助信息。
方法二：
您可以在“帮助选项”中，旋转多功能旋钮 切换帮助选项获取帮助信息。
帮助选项 帮助显示区

Rigol MSO5074 Specifications

General

Bandwidth	70 MHz
Channels	4
Timebase Accuracy	± 2 ppm
Operating Temperature	0 °C to +40 °C
Display	800x480
Waveform Capture Rate	500, 000 wfms/s
Vertical Resolution	8 bits
Interfaces	USB Host, USB Device, LAN, HDMI
Input Impedance	1 MΩ
Trigger Types	Edge, Slope, Pulse, Video, Pattern, Duration, Timeout, Window, Runt
Sample Rate	8 GSa/s
