Rigol MSO5074 Quick Guide

RIGOL
16 MSO5000 快速指南
中文
方法三：
使用触摸屏功能，通过触摸手势直接点击所需的帮助选项获取帮助信息。

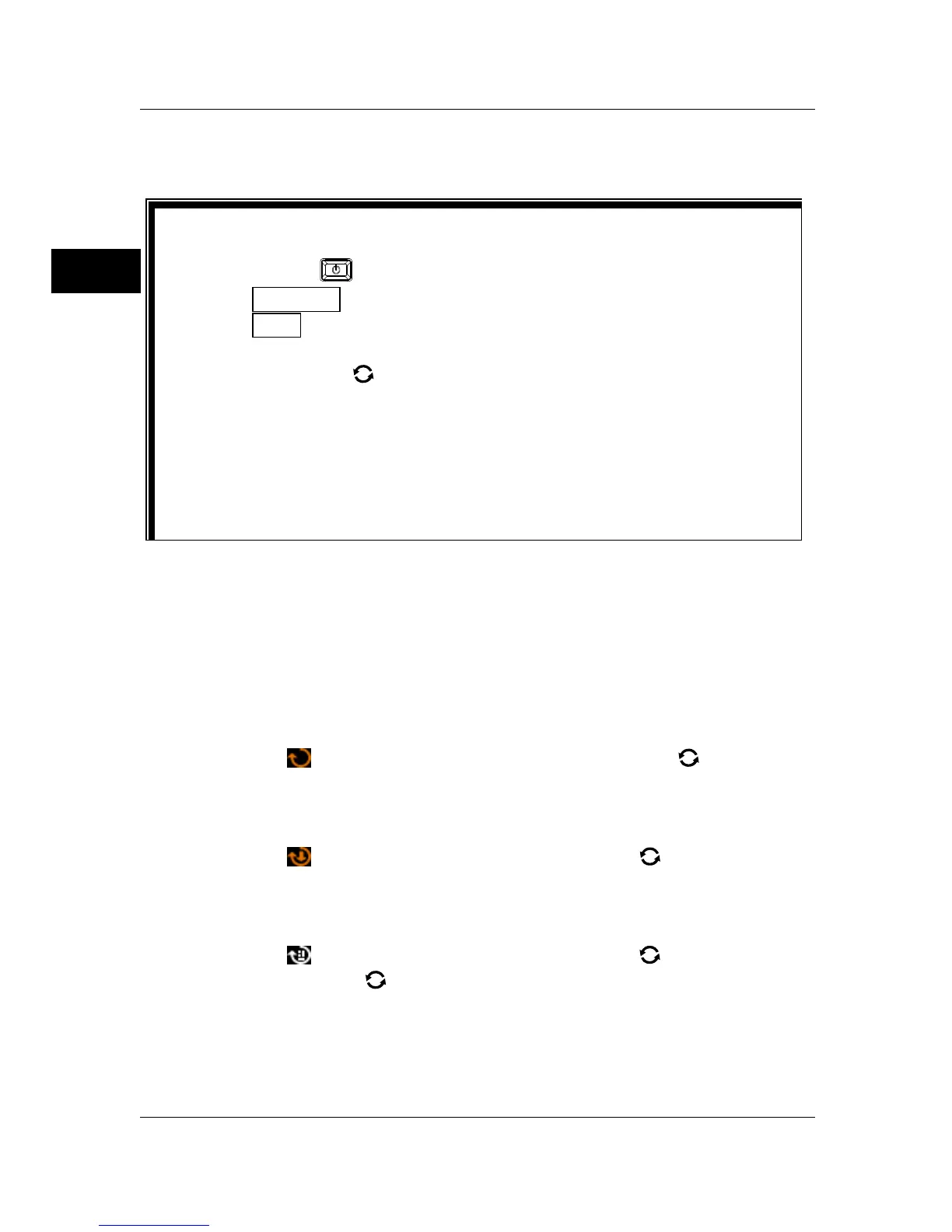

参数设置方法
MSO5000 系列的参数设置主要支持多功能旋钮和触摸屏两种输入方式，常用的
参数设置方法如下：
方法一：
对于菜单上显示 的参数，直接旋转前面板上的多功能旋钮 即可选择参
数项或修改参数值。
方法二：
对于菜单上显示 的参数，旋转前面板上的多功能旋钮 选择选项后再按
下即可选中参数项或修改参数值。
方法三：
对于菜单上显示 的参数，旋转前面板上的多功能旋钮 进行设置，或按
下前面板上的多功能旋钮 或者对应菜单软键，通过弹出的数字键盘进行设
置，如图 15 所示。
提示
 其他按键和旋钮帮助信息：
 电源键 ：电源开/关键。
 Menu off 键：菜单隐藏键，按此键可隐藏菜单。
 Back 键：菜单返回键，按此键可返回上一级菜单或返回前一次
设置的功能菜单。
 多功能旋钮 ：非菜单操作时，转动该旋钮可调整波形显示的亮
度。菜单操作时，对于含有多个参数选项的菜单项，按下相应的
菜单软键后，旋转该旋钮选择参数项然后再按下该旋钮选中（有
时旋转该旋钮即可选中指定的参数项）。该旋钮还可以用于修改参
数、输入文件名等。
 若菜单项置灰，您无法直接按前面板相应的菜单键获取相应的帮助信
息，您只能通过上述介绍的方法二或方法三获取帮助信息。

Rigol MSO5074 Specifications

General

Bandwidth	70 MHz
Channels	4
Timebase Accuracy	± 2 ppm
Operating Temperature	0 °C to +40 °C
Display	800x480
Waveform Capture Rate	500, 000 wfms/s
Vertical Resolution	8 bits
Interfaces	USB Host, USB Device, LAN, HDMI
Input Impedance	1 MΩ
Trigger Types	Edge, Slope, Pulse, Video, Pattern, Duration, Timeout, Window, Runt
Sample Rate	8 GSa/s
