Rigol MSO5074 Quick Guide

RIGOL
MSO5000 快速指南 17
中文

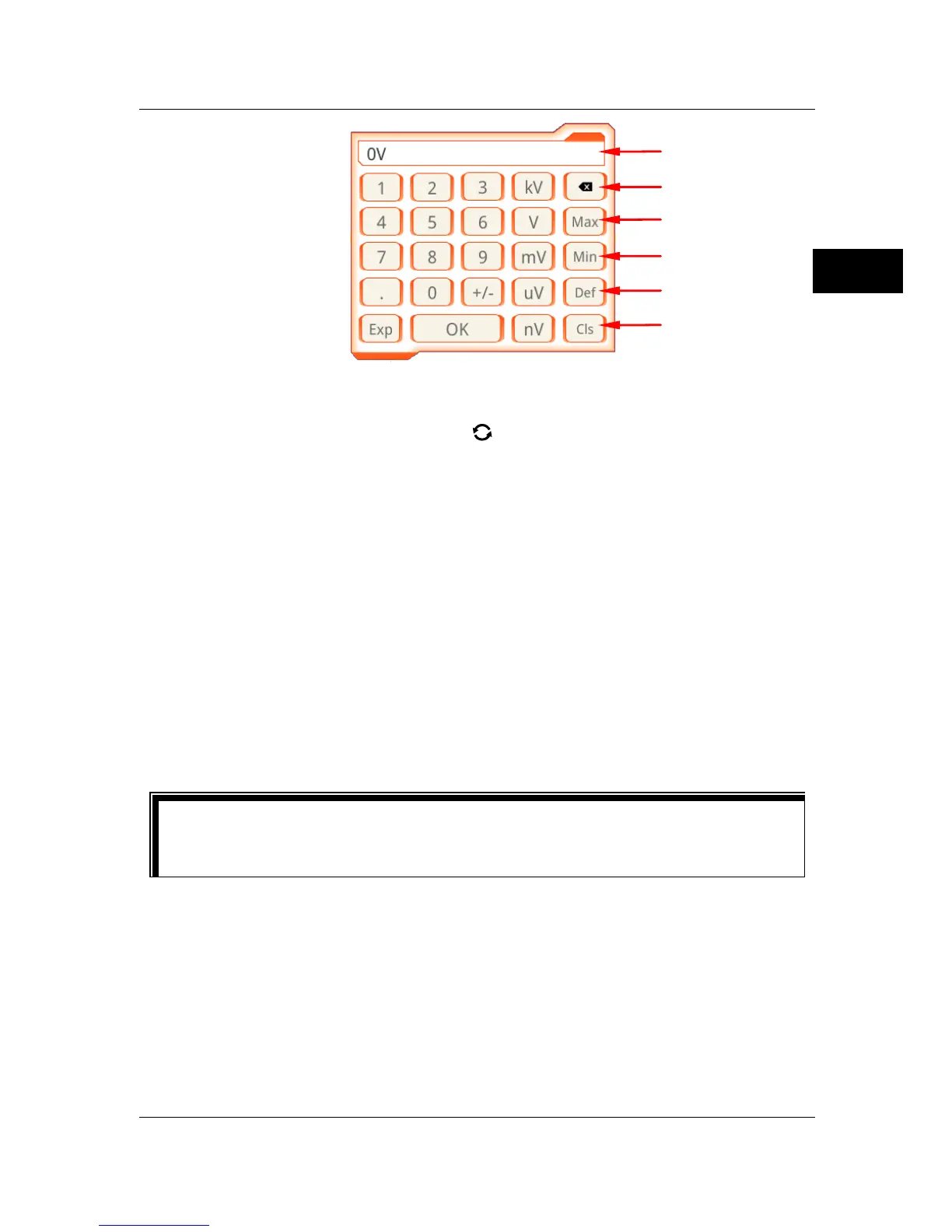

图 15 数字键盘
在数字键盘中，您可以旋转多功能旋钮
进行选择然后再按下该旋钮选中即可
输入该数值或单位，或者使用触摸屏功能，通过触摸手势点击数字键盘中的数值
或单位进行输入。输入全部数值并选择所需的单位后，数字键盘自动关闭，则完
成参数设置。另外，完成数值输入后，您也可以直接点击数字键盘中的“OK”
键关闭数字键盘，此时参数的单位为默认单位。在数字键盘中，您还可以进行以
下操作：
 删除已输入参数数值。
 将参数设置为最大值或最小值（有时特指当前状态下的最大值或最小值）。
 将参数设置为默认值。
 清空参数输入框。
方法四：
对于菜单上无图标显示的参数，直接按相应的菜单软键即可切换设置所需的参数
（此方法适用于只有两个可选选项的参数）。
提示
上述方法是示波器常用的参数设置方法，若某些参数有其他设置方法，将
在本产品用户手册的相关章节中详细介绍。
参数输入框
删除键
最大值键
最小值键
默认值键
清零键

Rigol MSO5074 Specifications

General

Bandwidth	70 MHz
Channels	4
Timebase Accuracy	± 2 ppm
Operating Temperature	0 °C to +40 °C
Display	800x480
Waveform Capture Rate	500, 000 wfms/s
Vertical Resolution	8 bits
Interfaces	USB Host, USB Device, LAN, HDMI
Input Impedance	1 MΩ
Trigger Types	Edge, Slope, Pulse, Video, Pattern, Duration, Timeout, Window, Runt
Sample Rate	8 GSa/s
