Installation & Servicing Instructions Rinnai E-Series
150
1
2
3
4
5
6
7
8
9
A
0
Pas de demande de chaleur
Phase de pré- / post ventilation
Phase d’allumage
Brûleur actif sur chauffage central
Brûleur actif sur eau chaude sanitaire (ECS)
Contrôle ventilateur
Brûleur à l’arrêt avec thermostat d’ambiance en demande
Temporisation pompe de chauffage
Temporisation pompe de charge ECS
Arrêt brûleur sur température de départ trop haute
Programme de purge automatique
REMARQUE
i
Exemple
Exemple
8 Commandes chaudière
La chaudière est équipée d’une commande à microprocesseur entièrement
automatique, appelé Système de Gestion des Commandes (SGC). Cette commande
simplifie le fonctionnement en se chargeant de toutes les fonctions principales de
commande. Au départ, lorsque l’alimentation de l’appareil est allumée, elle reste en
stand-by. Il n’existe aucune indication DEL allumée tant qu’on n’appuie pas sur une
des touches de programme. Le panneau de commandes affiche l’état correspondant.
Lorsque l’installation est vide, l’affichage indique FILL.

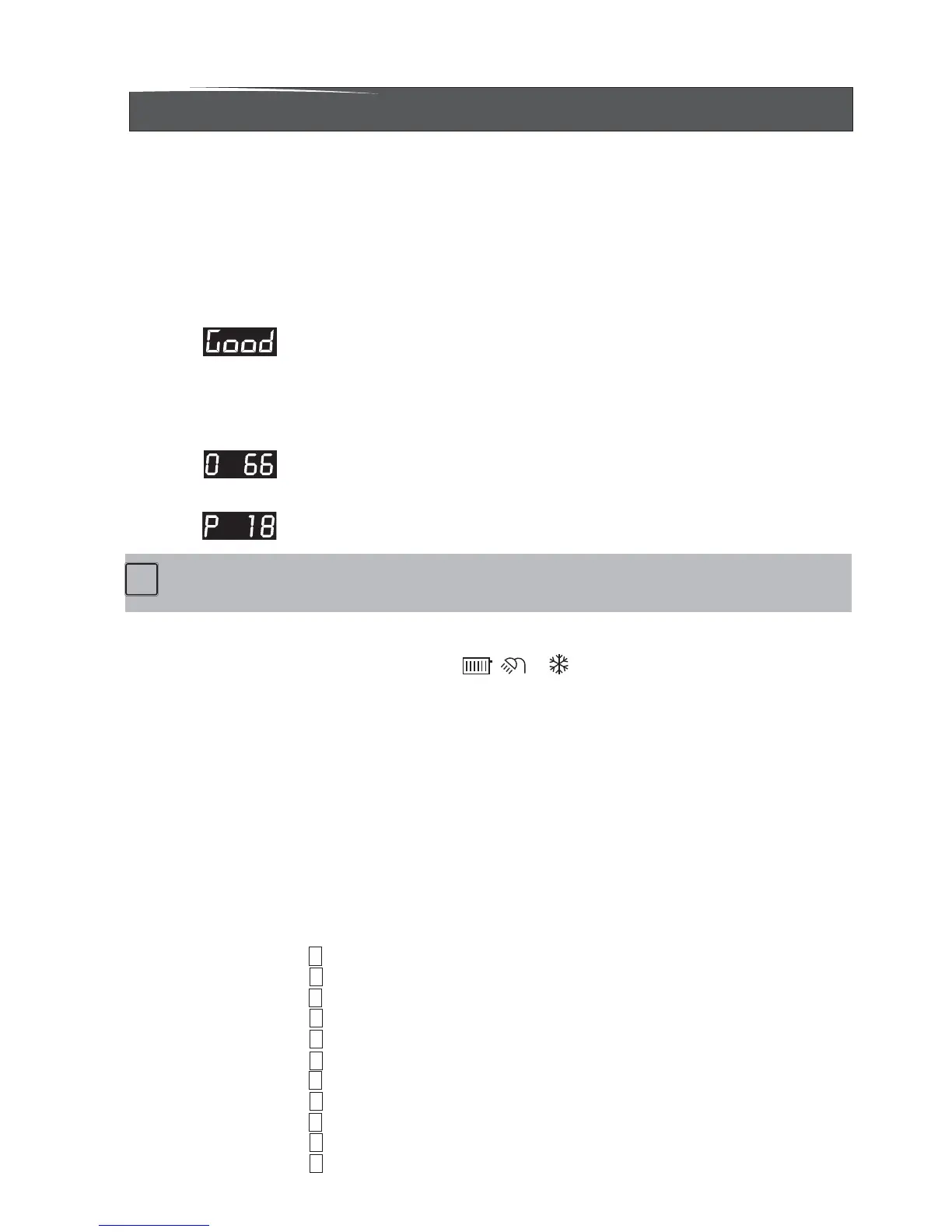

Les différents paramètres peuvent être affichés de deux manières :
L’affi chage Good ou standard
La première façon donne un simple résultat d’affi chage.
La chaudière en marche affi che toujours 'Good'. Lorsqu’un message est nécessaire,
celui-ci est indiqué à la place de Good.
Résultat technique
La deuxième façon est un affi chage technique. En conditions normales, s’affi chent
les messages suivants :
• sur la gauche, l’état dans lequel la chaudière est active ;
• sur la droite, la température départ en °F;
indiqué alternativement par :
• la pression d’eau dans l’installation en PSI.
Lorsqu’un message (code erreur ou blocage) est nécessaire, il s’affi che à la place
de l'affi chage technique.
Pour passer de l’état <Good> à l'affi chage technique (et vice versa) :
- Appuyez sur la touche STEP pendant 5 secondes.
Lorsque le système est rempli, le programme automatique de purge démarre, lorsqu’un
programme a été choisi, en appuyant sur le bouton de Chauffage central, ECS ou
programme de pompe ( , ou ). Le programme dure 17 minutes et s’arrête
automatiquement. Ensuite, l’appareil fonctionne normalement. (Voir également «
remplissage et purge de la chaudière et de l’installation, chapitre 10).
Lorsqu’on demande du chauffage ou de l’eau chaude, le système de commande
choisit la température de réglage requise de l’eau requise. Cette température de
l’eau est appelée valeur de consigne T. Lorsque le chauffage central est demandé,
la chaudière s’allume d’abord à faible débit calorifi que. Le débit est ensuite modifi é
progressivement pour atteindre la charge requise. La chaudière fonctionne de cette
façon pour éviter les bruits d’eau excessifs et une surchauffe. Lorsqu’une alimentation
en eau chaude sanitaire est demandée, la valeur de consigne T de la température
d’eau du retour du chauffage central est contrôlée. En fonction de la quantité d’eau
sanitaire soutirée du boiler, la température de l’eau de retour du chauffage central,
d'où le débit calorifi que est réglé, va varier.
Indication de fonctionnement (dans la première position d’affichage par résultat technique)
