Installation & Servicing Instructions Rinnai E-Series
162
12.3 Vérifi cation de l’O
2
Le réglage du pourcentage d’O
2
est nécessaire pour vérifi é lors de la mise en
service, de la maintenance et des pannes et adjusté si nécessaire.
Le pourcentage d’O
2
est nécessaire pour vérifi é et ajusté après une conversion
du gaz naturel au gaz propane ou du gaz propane au gaz naturel. Ce processus
doit être effectué avec un analyseur de combustion calibré qui a été réglé sur
le bon type de gaz.

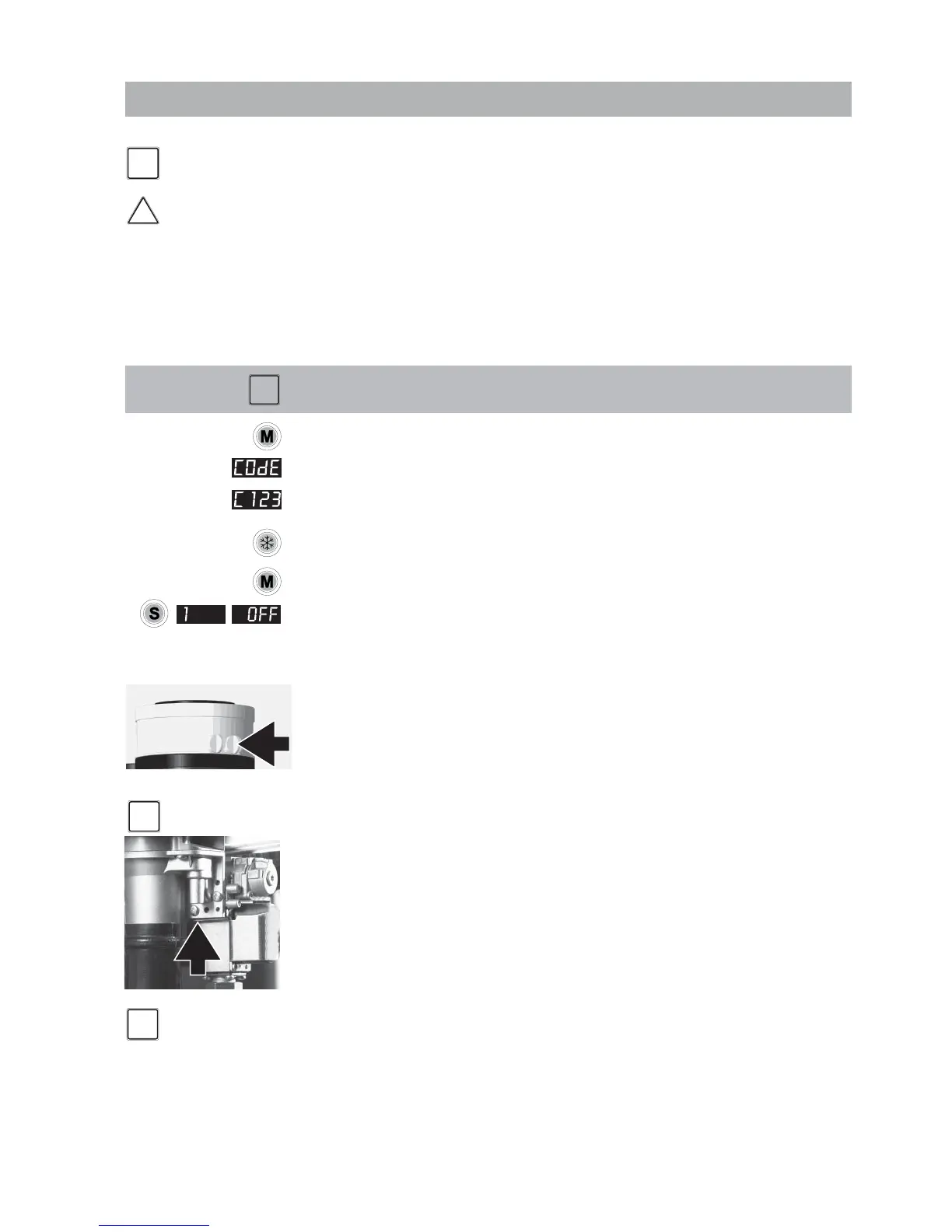

Cette vérifi cation se fait au moyen de la procédure suivante :
- Retirez le couvercle noir de la vanne gaz, en dévissant la vis scellée.
- Mettez la chaudière en marche et veillez à ce qu’elle puisse fournir sa chaleur ;
Conseil : S'il n'y a pas de demande de la chaleur du CC, ouvrez complètement le
robinet d’eau chaude et mesurez l’O
2
.
- Appuyez sur la touche MODE pendant 5 secondes.
- L’affi chage indique CODE, suivi d’un nombre arbitraire ;
- Sélectionnez le code C123 à l’aide de la touches + ou – ;
- Appuyez sur la touche STORE pour confi rmer le code (le code clignote 1 x) ;
- Appuyez sur la touche MODE jusqu’à ce que SERV s’affi che ;
- Appuyez une fois sur la touche STEP jusqu’à ce que 1 s’affi che ;
1 et OFF s’affi cheront alternativement.
- Calibrez l’oxymètre ;
- Placez la sonde d'O
2
dans le point de contrôle (voir fi g. 31);
- Appuyez sur la touche + jusqu’à ce que la valeur maximale (en kW) soit atteinte;
La chaudière va brûler à pleine charge (valeur affi chée en kW)
valeur en BTU/hr = x3415
Lors du réglage de la charge de max. à min., il est conseillé de s'arrêter à charge
moyenne afi n de permettre la chaudière de se stabiliser. Une réglage rapide de
max. à min. pourrait forcer la chaudière dans un état d'erreur.
- Vérifi ez le pourcentage d’O
2
:
Gaz Naturel: pleine charge entre 4.4% et 4.7%
charge min.: réglage de pleine charge +0.2% ou plus.
Gaz Propane: plein charge entre 4.8% et 5.1%
charge min.: réglage de pleine charge +0.2% ou plus.
Exemple : pleine charge réglée sur 4,6% d’O
2
(gaz naturel), alors le réglage de la
charge minimale doit être 4,8% ou plus.
Choisissez la bonne valeur d’O
2
selon le type de gaz (Gaz naturel ou Gaz
propane). Un mauvais réglage peut provoquer des dégâts matériels, des
blessures corporelles ou la mort.
- Laissez l’oxymètre effectuer sa procédure de mesure.
-
Ajustez si nécessaire la vis de réglage pour corriger la valeur de l’O
2
(voir fi g. 28).
Attendez que la chaudière se stabilise avant de lire la nouvelle valeur.
