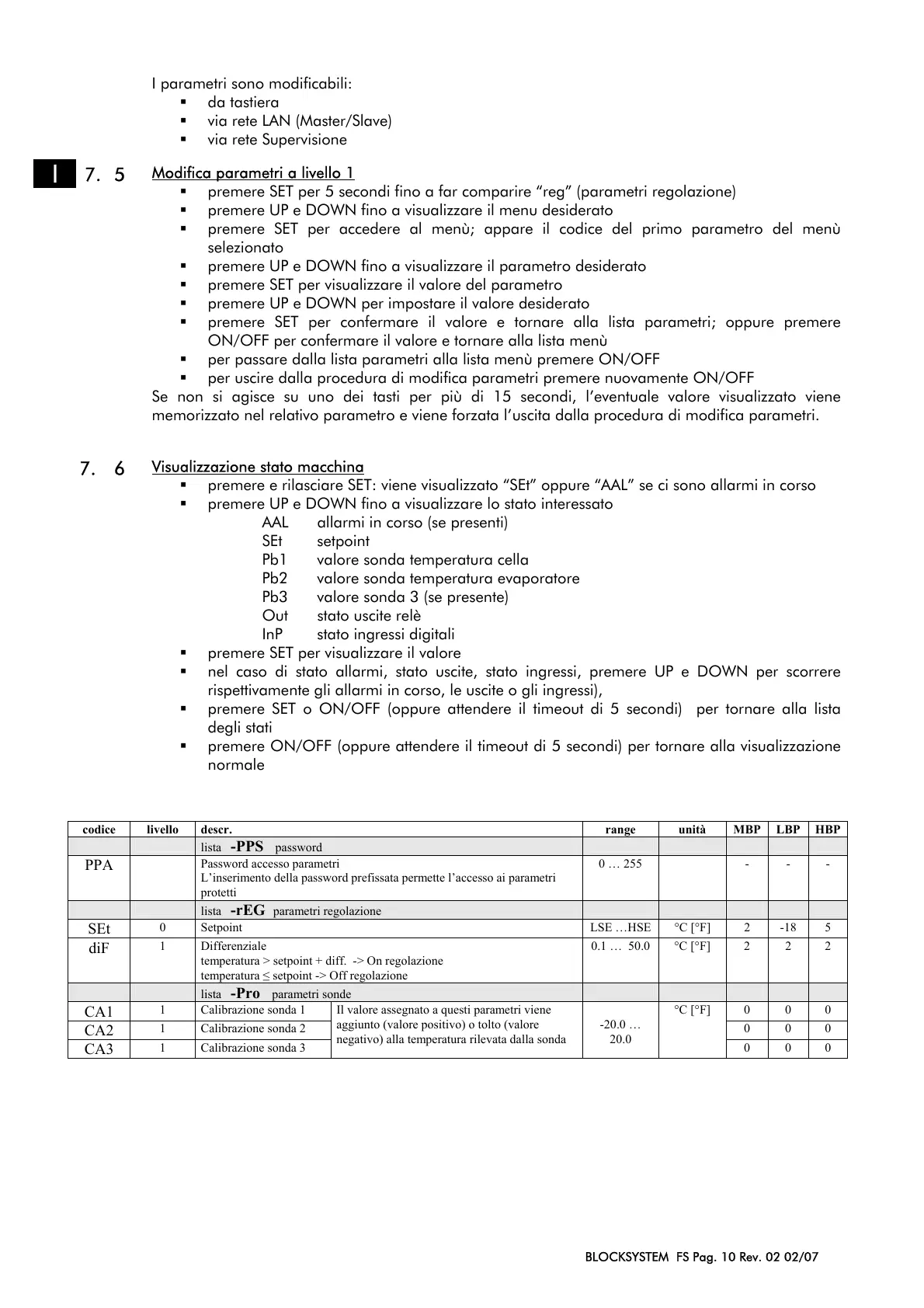

BLOCKSYSTEM FS Pag. 10 Rev. 02 02/07
I
I parametri sono modificabili:
da tastiera
via rete LAN (Master/Slave)
via rete Supervisione
7. 5
Modifica parametri a livello 1
premere SET per 5 secondi fino a far comparire “reg” (parametri regolazione)
premere UP e DOWN fino a visualizzare il menu desiderato
premere SET per accedere al menù; appare il codice del primo parametro del menù
selezionato
premere UP e DOWN fino a visualizzare il parametro desiderato
premere SET per visualizzare il valore del parametro
premere UP e DOWN per impostare il valore desiderato
premere SET per confermare il valore e tornare alla lista parametri; oppure premere
ON/OFF per confermare il valore e tornare alla lista menù
per passare dalla lista parametri alla lista menù premere ON/OFF
per uscire dalla procedura di modifica parametri premere nuovamente ON/OFF
Se non si agisce su uno dei tasti per più di 15 secondi, l’eventuale valore visualizzato viene
memorizzato nel relativo parametro e viene forzata l’uscita dalla procedura di modifica parametri.
7. 6
Visualizzazione stato macchina
premere e rilasciare SET: viene visualizzato “SEt” oppure “AAL” se ci sono allarmi in corso
premere UP e DOWN fino a visualizzare lo stato interessato
AAL allarmi in corso (se presenti)
SEt setpoint
Pb1 valore sonda temperatura cella
Pb2 valore sonda temperatura evaporatore
Pb3 valore sonda 3 (se presente)
Out stato uscite relè
InP stato ingressi digitali
premere SET per visualizzare il valore
nel caso di stato allarmi, stato uscite, stato ingressi, premere UP e DOWN per scorrere
rispettivamente gli allarmi in corso, le uscite o gli ingressi),
premere SET o ON/OFF (oppure attendere il timeout di 5 secondi) per tornare alla lista
degli stati
premere ON/OFF (oppure attendere il timeout di 5 secondi) per tornare alla visualizzazione
normale
codice livello descr. range unità MBP LBP HBP
lista -PPS password
PPA
Password accesso parametri
L’inserimento della password prefissata permette l’accesso ai parametri
protetti
0 … 255 - - -
lista -rEG parametri regolazione
SEt
0 Setpoint LSE …HSE °C [°F] 2 -18 5
diF
1 Differenziale
temperatura > setpoint + diff. -> On regolazione
temperatura ≤ setpoint -> Off regolazione
0.1 … 50.0 °C [°F] 2 2 2
lista -Pro parametri sonde
CA1
1 Calibrazione sonda 1 0 0 0
CA2
1 Calibrazione sonda 2 0 0 0
CA3
1 Calibrazione sonda 3
Il valore assegnato a questi parametri viene
aggiunto (valore positivo) o tolto (valore
negativo) alla temperatura rilevata dalla sonda
-20.0 …
20.0
°C [°F]
0 0 0
