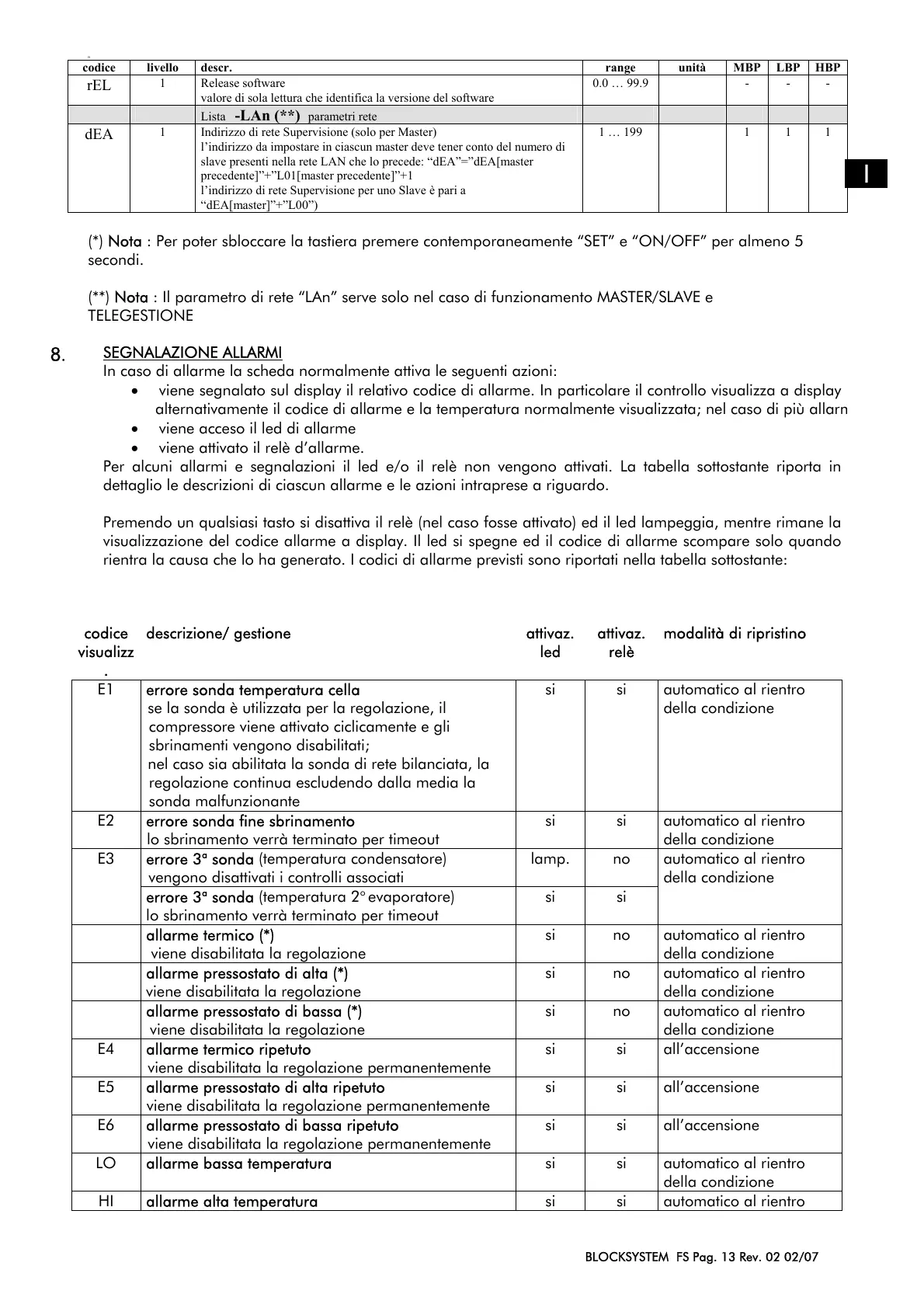

BLOCKSYSTEM FS Pag. 13 Rev. 02 02/07
I
codice livello descr. range unità MBP LBP HBP
rEL
1 Release software
valore di sola lettura che identifica la versione del software
0.0 … 99.9 - - -
Lista -LAn (**) parametri rete
dEA
1 Indirizzo di rete Supervisione (solo per Master)
l’indirizzo da impostare in ciascun master deve tener conto del numero di
slave presenti nella rete LAN che lo precede: “dEA”=”dEA[master
precedente]”+”L01[master precedente]”+1
l’indirizzo di rete Supervisione per uno Slave è pari a
“dEA[master]”+”L00”)
1 … 199 1 1 1
(*) Nota : Per poter sbloccare la tastiera premere contemporaneamente “SET” e “ON/OFF” per almeno 5
secondi.
(**) Nota : Il parametro di rete “LAn” serve solo nel caso di funzionamento MASTER/SLAVE e
TELEGESTIONE
8.
SEGNALAZIONE ALLARMI
In caso di allarme la scheda normalmente attiva le seguenti azioni:
• viene segnalato sul display il relativo codice di allarme. In particolare il controllo visualizza a display
alternativamente il codice di allarme e la temperatura normalmente visualizzata; nel caso di più allar
m
• viene acceso il led di allarme
• viene attivato il relè d’allarme.
Per alcuni allarmi e segnalazioni il led e/o il relè non vengono attivati. La tabella sottostante riporta in
dettaglio le descrizioni di ciascun allarme e le azioni intraprese a riguardo.
Premendo un qualsiasi tasto si disattiva il relè (nel caso fosse attivato) ed il led lampeggia, mentre rimane la
visualizzazione del codice allarme a display. Il led si spegne ed il codice di allarme scompare solo quando
rientra la causa che lo ha generato. I codici di allarme previsti sono riportati nella tabella sottostante:
codice
visualizz
.
descrizione/ gestione attivaz.
led
attivaz.
relè
modalità di ripristino
E1 errore sonda temperatura cella
se la sonda è utilizzata per la regolazione, il
compressore viene attivato ciclicamente e gli
sbrinamenti vengono disabilitati;
nel caso sia abilitata la sonda di rete bilanciata, la
regolazione continua escludendo dalla media la
sonda malfunzionante
si si automatico al rientro
della condizione
E2 errore sonda fine sbrinamento
lo sbrinamento verrà terminato per timeout
si si automatico al rientro
della condizione
errore 3
a
sonda (temperatura condensatore)
vengono disattivati i controlli associati
lamp. no E3
errore 3
a
sonda (temperatura 2
o
evaporatore)
lo sbrinamento verrà terminato per timeout
si si
automatico al rientro
della condizione
allarme termico (*)
viene disabilitata la regolazione
si no automatico al rientro
della condizione
allarme pressostato di alta (*)
viene disabilitata la regolazione
si no automatico al rientro
della condizione
allarme pressostato di bassa (*)
viene disabilitata la regolazione
si no automatico al rientro
della condizione
E4 allarme termico ripetuto
viene disabilitata la regolazione permanentemente
si si all’accensione
E5 allarme pressostato di alta ripetuto
viene disabilitata la regolazione permanentemente
si si all’accensione
E6 allarme pressostato di bassa ripetuto
viene disabilitata la regolazione permanentemente
si si all’accensione
LO allarme bassa temperatura si si automatico al rientro
della condizione
HI allarme alta temperatura si si automatico al rientro
