BLOCKSYSTEM FS Pag. 71 Rev. 02 02/07
D
• Stromaufnahme in Watt (W)
• Kühlmitteltyp
• Versorgungsspannung (Volt/Ph/Hz)
• Maximaler Betriebsdruck PS HP (Seite Hochdruck) – PS LP (Seite Niedrigdruck)
• Gerätekategorie entsprechend Richtlinie 97/23CE (PED)

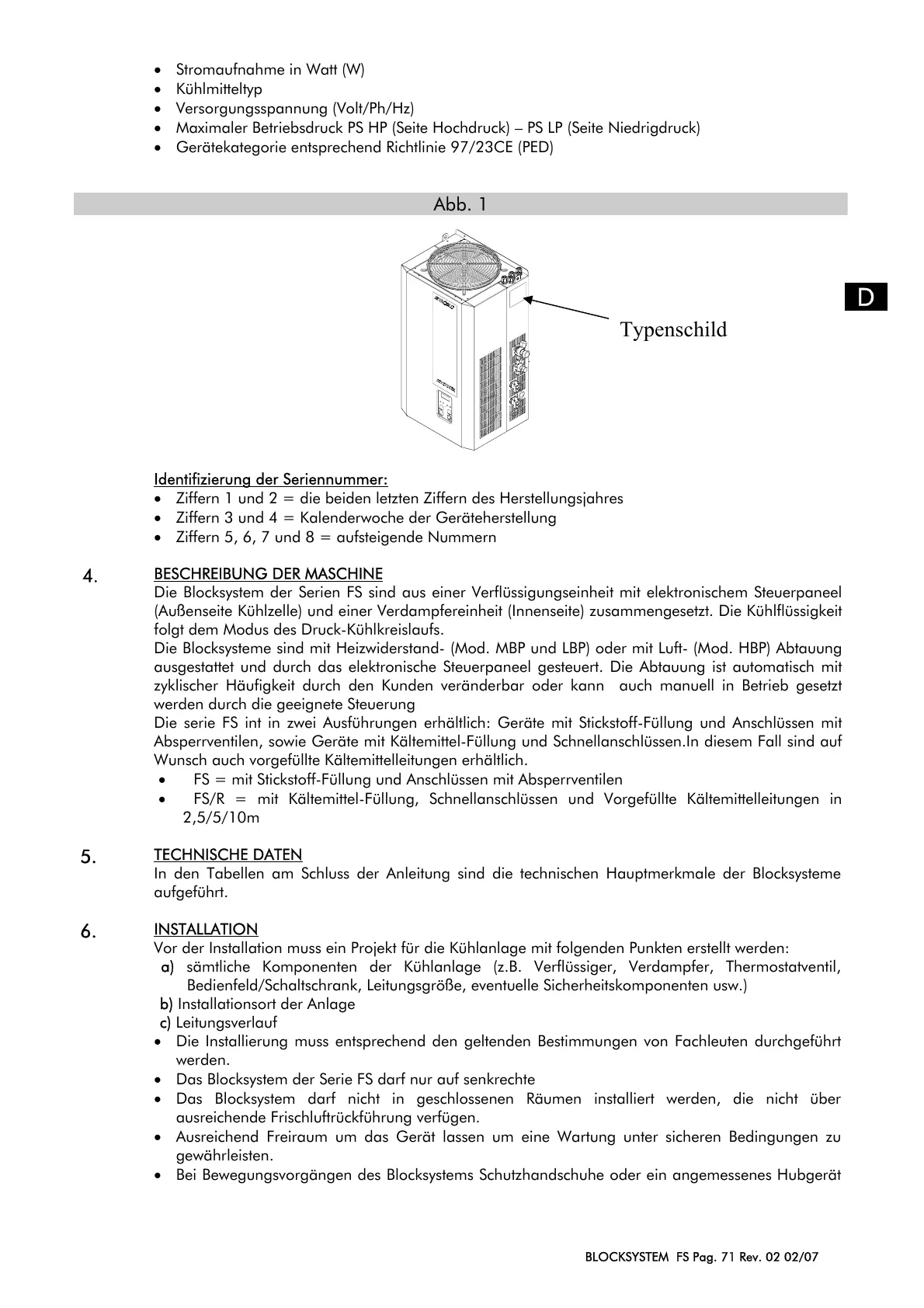

Abb. 1
Identifizierung der Seriennummer:
• Ziffern 1 und 2 = die beiden letzten Ziffern des Herstellungsjahres
• Ziffern 3 und 4 = Kalenderwoche der Geräteherstellung
• Ziffern 5, 6, 7 und 8 = aufsteigende Nummern
4.
BESCHREIBUNG DER MASCHINE
Die Blocksystem der Serien FS sind aus einer Verflüssigungseinheit mit elektronischem Steuerpaneel
(Außenseite Kühlzelle) und einer Verdampfereinheit (Innenseite) zusammengesetzt. Die Kühlflüssigkeit
folgt dem Modus des Druck-Kühlkreislaufs.
Die Blocksysteme sind mit Heizwiderstand- (Mod. MBP und LBP) oder mit Luft- (Mod. HBP) Abtauung
ausgestattet und durch das elektronische Steuerpaneel gesteuert. Die Abtauung ist automatisch mit
zyklischer Häufigkeit durch den Kunden veränderbar oder kann auch manuell in Betrieb gesetzt
werden durch die geeignete Steuerung
Die serie FS int in zwei Ausführungen erhältlich: Geräte mit Stickstoff-Füllung und Anschlüssen mit
Absperrventilen, sowie Geräte mit Kältemittel-Füllung und Schnellanschlüssen.In diesem Fall sind auf
Wunsch auch vorgefüllte Kältemittelleitungen erhältlich.
• FS = mit Stickstoff-Füllung und Anschlüssen mit Absperrventilen
• FS/R = mit Kältemittel-Füllung, Schnellanschlüssen und Vorgefüllte Kältemittelleitungen in
2,5/5/10m
5.
TECHNISCHE DATEN
In den Tabellen am Schluss der Anleitung sind die technischen Hauptmerkmale der Blocksysteme
aufgeführt.
6.
INSTALLATION
Vor der Installation muss ein Projekt für die Kühlanlage mit folgenden Punkten erstellt werden:
a) sämtliche Komponenten der Kühlanlage (z.B. Verflüssiger, Verdampfer, Thermostatventil,
Bedienfeld/Schaltschrank, Leitungsgröße, eventuelle Sicherheitskomponenten usw.)
b) Installationsort der Anlage
c) Leitungsverlauf
• Die Installierung muss entsprechend den geltenden Bestimmungen von Fachleuten durchgeführt
werden.
• Das Blocksystem der Serie FS darf nur auf senkrechte
• Das Blocksystem darf nicht in geschlossenen Räumen installiert werden, die nicht über
ausreichende Frischluftrückführung verfügen.
• Ausreichend Freiraum um das Gerät lassen um eine Wartung unter sicheren Bedingungen zu
gewährleisten.
• Bei Bewegungsvorgängen des Blocksystems Schutzhandschuhe oder ein angemessenes Hubgerät
Typenschild
