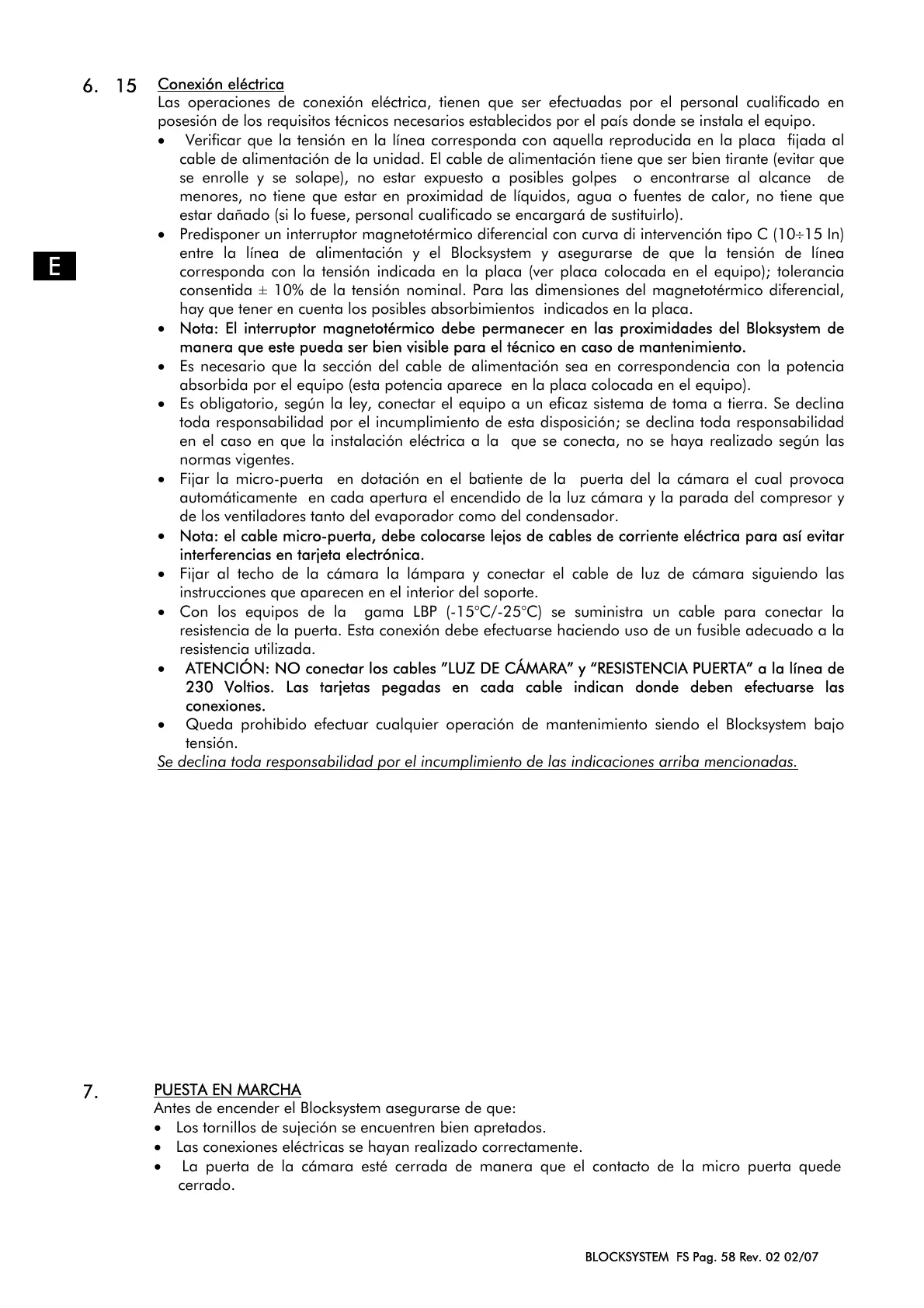

BLOCKSYSTEM FS Pag. 58 Rev. 02 02/07
E
6. 15
Conexión eléctrica
Las operaciones de conexión eléctrica, tienen que ser efectuadas por el personal cualificado en
posesión de los requisitos técnicos necesarios establecidos por el país donde se instala el equipo.
Verificar que la tensión en la línea corresponda con aquella reproducida en la placa fijada al
cable de alimentación de la unidad. El cable de alimentación tiene que ser bien tirante (evitar que
se enrolle y se solape), no estar expuesto a posibles golpes o encontrarse al alcance de
menores, no tiene que estar en proximidad de líquidos, agua o fuentes de calor, no tiene que
estar dañado (si lo fuese, personal cualificado se encargará de sustituirlo).
Predisponer un interruptor magnetotérmico diferencial con curva di intervención tipo C (10÷15 In)
entre la línea de alimentación y el Blocksystem y asegurarse de que la tensión de línea
corresponda con la tensión indicada en la placa (ver placa colocada en el equipo); tolerancia
consentida ± 10% de la tensión nominal. Para las dimensiones del magnetotérmico diferencial,
hay que tener en cuenta los posibles absorbimientos indicados en la placa.
Nota: El interruptor magnetotérmico debe permanecer en las proximidades del Bloksystem de
manera que este pueda ser bien visible para el técnico en caso de mantenimiento.
Es necesario que la sección del cable de alimentación sea en correspondencia con la potencia
absorbida por el equipo (esta potencia aparece en la placa colocada en el equipo).
Es obligatorio, según la ley, conectar el equipo a un eficaz sistema de toma a tierra. Se declina
toda responsabilidad por el incumplimiento de esta disposición; se declina toda responsabilidad
en el caso en que la instalación eléctrica a la que se conecta, no se haya realizado según las
normas vigentes.
Fijar la micro-puerta en dotación en el batiente de la puerta del la cámara el cual provoca
automáticamente en cada apertura el encendido de la luz cámara y la parada del compresor y
de los ventiladores tanto del evaporador como del condensador.
Nota: el cable micro-puerta, debe colocarse lejos de cables de corriente eléctrica para así evitar
interferencias en tarjeta electrónica.
Fijar al techo de la cámara la lámpara y conectar el cable de luz de cámara siguiendo las
instrucciones que aparecen en el interior del soporte.
Con los equipos de la gama LBP (-15°C/-25°C) se suministra un cable para conectar la
resistencia de la puerta. Esta conexión debe efectuarse haciendo uso de un fusible adecuado a la
resistencia utilizada.
ATENCIÓN: NO conectar los cables ”LUZ DE CÁMARA” y “RESISTENCIA PUERTA” a la línea de
230 Voltios. Las tarjetas pegadas en cada cable indican donde deben efectuarse las
conexiones.
Queda prohibido efectuar cualquier operación de mantenimiento siendo el Blocksystem bajo
tensión.
Se declina toda responsabilidad por el incumplimiento de las indicaciones arriba mencionadas.
7.
PUESTA EN MARCHA
Antes de encender el Blocksystem asegurarse de que:
Los tornillos de sujeción se encuentren bien apretados.
Las conexiones eléctricas se hayan realizado correctamente.
La puerta de la cámara esté cerrada de manera que el contacto de la micro puerta quede
cerrado.
