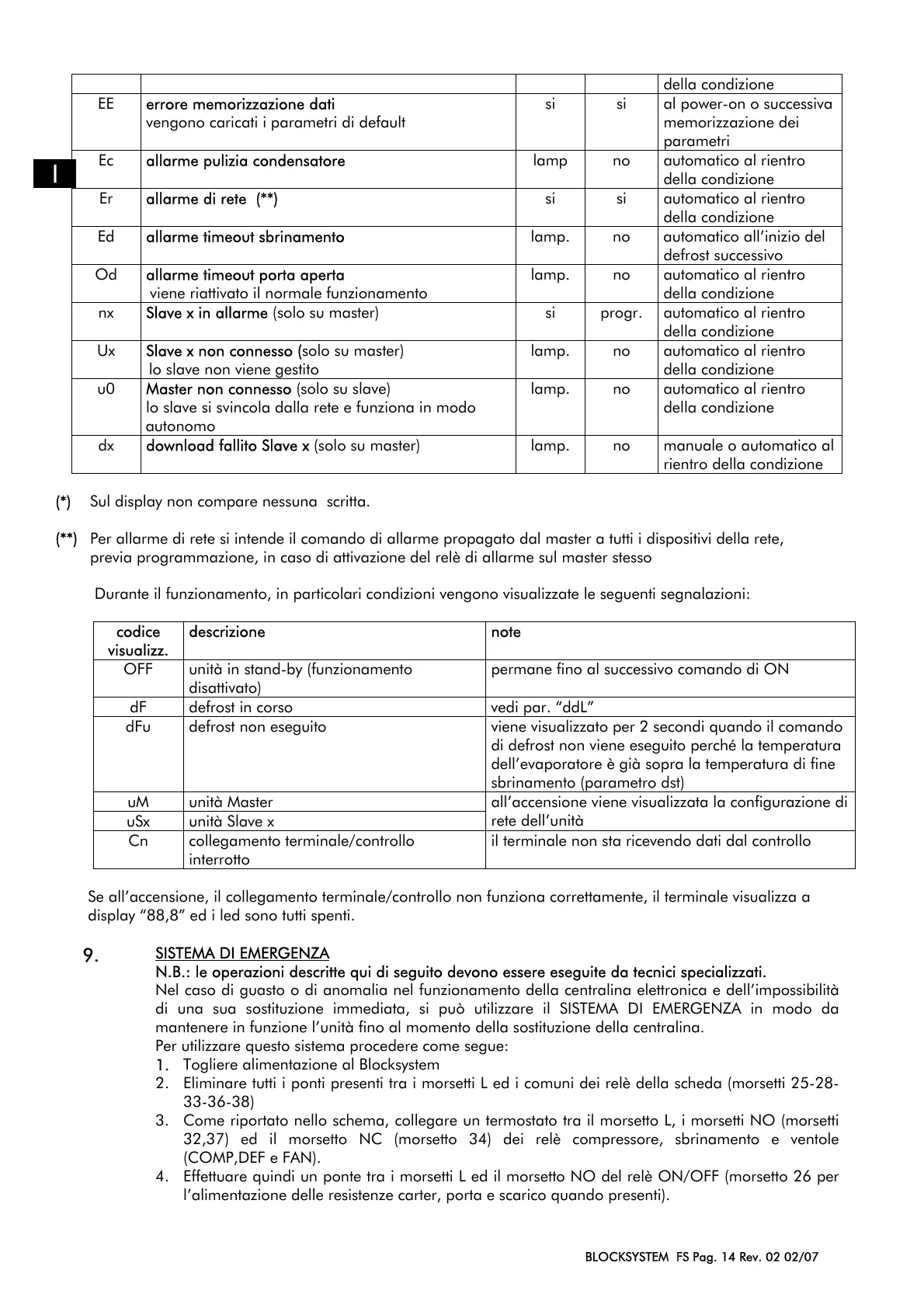

BLOCKSYSTEM FS Pag. 14 Rev. 02 02/07
I
della condizione
EE errore memorizzazione dati
vengono caricati i parametri di default
si si al power-on o successiva
memorizzazione dei
parametri
Ec allarme pulizia condensatore
lamp no automatico al rientro
della condizione
Er allarme di rete (**)
si si automatico al rientro
della condizione
Ed allarme timeout sbrinamento
lamp. no automatico all’inizio del
defrost successivo
Od allarme timeout porta aperta
viene riattivato il normale funzionamento
lamp. no automatico al rientro
della condizione
nx Slave x in allarme (solo su master)
si progr. automatico al rientro
della condizione
Ux Slave x non connesso (solo su master)
lo slave non viene gestito
lamp. no automatico al rientro
della condizione
u0 Master non connesso (solo su slave)
lo slave si svincola dalla rete e funziona in modo
autonomo
lamp. no automatico al rientro
della condizione
dx download fallito Slave x (solo su master)
lamp. no manuale o automatico al
rientro della condizione
(*) Sul display non compare nessuna scritta.
(**) Per allarme di rete si intende il comando di allarme propagato dal master a tutti i dispositivi della rete,
previa programmazione, in caso di attivazione del relè di allarme sul master stesso
Durante il funzionamento, in particolari condizioni vengono visualizzate le seguenti segnalazioni:
codice
visualizz.
descrizione note
OFF unità in stand-by (funzionamento
disattivato)
permane fino al successivo comando di ON
dF defrost in corso vedi par. “ddL”
dFu defrost non eseguito viene visualizzato per 2 secondi quando il comando
di defrost non viene eseguito perché la temperatura
dell’evaporatore è già sopra la temperatura di fine
sbrinamento (parametro dst)
uM unità Master
uSx unità Slave x
all’accensione viene visualizzata la configurazione di
rete dell’unità
Cn collegamento terminale/controllo
interrotto
il terminale non sta ricevendo dati dal controllo
Se all’accensione, il collegamento terminale/controllo non funziona correttamente, il terminale visualizza a
display “88,8” ed i led sono tutti spenti.
9.
SISTEMA DI EMERGENZA
N.B.: le operazioni descritte qui di seguito devono essere eseguite da tecnici specializzati.
Nel caso di guasto o di anomalia nel funzionamento della centralina elettronica e dell’impossibilità
di una sua sostituzione immediata, si può utilizzare il SISTEMA DI EMERGENZA in modo da
mantenere in funzione l’unità fino al momento della sostituzione della centralina.
Per utilizzare questo sistema procedere come segue:
1. Togliere alimentazione al Blocksystem
2. Eliminare tutti i ponti presenti tra i morsetti L ed i comuni dei relè della scheda (morsetti 25-28-
33-36-38)
3. Come riportato nello schema, collegare un termostato tra il morsetto L, i morsetti NO (morsetti
32,37) ed il morsetto NC (morsetto 34) dei relè compressore, sbrinamento e ventole
(COMP,DEF e FAN).
4. Effettuare quindi un ponte tra i morsetti L ed il morsetto NO del relè ON/OFF (morsetto 26 per
l’alimentazione delle resistenze carter, porta e scarico quando presenti).
