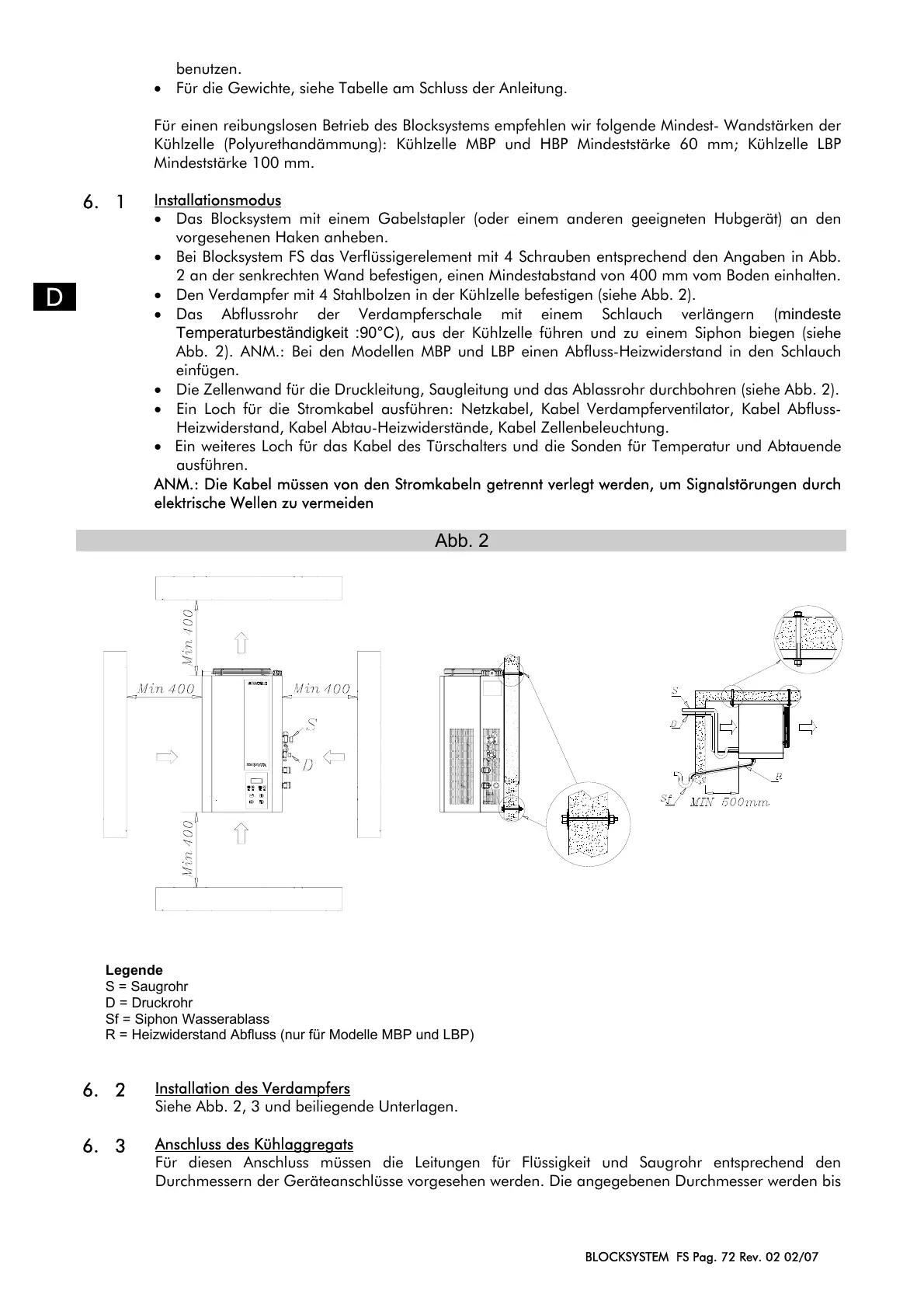

BLOCKSYSTEM FS Pag. 72 Rev. 02 02/07
D
benutzen.
• Für die Gewichte, siehe Tabelle am Schluss der Anleitung.
Für einen reibungslosen Betrieb des Blocksystems empfehlen wir folgende Mindest- Wandstärken der
Kühlzelle (Polyurethandämmung): Kühlzelle MBP und HBP Mindeststärke 60 mm; Kühlzelle LBP
Mindeststärke 100 mm.
6. 1
Installationsmodus
• Das Blocksystem mit einem Gabelstapler (oder einem anderen geeigneten Hubgerät) an den
vorgesehenen Haken anheben.
• Bei Blocksystem FS das Verflüssigerelement mit 4 Schrauben entsprechend den Angaben in Abb.
2 an der senkrechten Wand befestigen, einen Mindestabstand von 400 mm vom Boden einhalten.
• Den Verdampfer mit 4 Stahlbolzen in der Kühlzelle befestigen (siehe Abb. 2).
• Das Abflussrohr der Verdampferschale mit einem Schlauch verlängern (mindeste
Temperaturbeständigkeit :90°C), aus der Kühlzelle führen und zu einem Siphon biegen (siehe
Abb. 2). ANM.: Bei den Modellen MBP und LBP einen Abfluss-Heizwiderstand in den Schlauch
einfügen.
• Die Zellenwand für die Druckleitung, Saugleitung und das Ablassrohr durchbohren (siehe Abb. 2).
• Ein Loch für die Stromkabel ausführen: Netzkabel, Kabel Verdampferventilator, Kabel Abfluss-
Heizwiderstand, Kabel Abtau-Heizwiderstände, Kabel Zellenbeleuchtung.
• Ein weiteres Loch für das Kabel des Türschalters und die Sonden für Temperatur und Abtauende
ausführen.
ANM.: Die Kabel müssen von den Stromkabeln getrennt verlegt werden, um Signalstörungen durch
elektrische Wellen zu vermeiden
Abb. 2
6. 2
Installation des Verdampfers
Siehe Abb. 2, 3 und beiliegende Unterlagen.
6. 3
Anschluss des Kühlaggregats
Für diesen Anschluss müssen die Leitungen für Flüssigkeit und Saugrohr entsprechend den
Durchmessern der Geräteanschlüsse vorgesehen werden. Die angegebenen Durchmesser werden bis
Legende
S = Saugrohr
D = Druckrohr
Sf = Siphon Wasserablass
R = Heizwiderstand Abfluss (nur für Modelle MBP und LBP)
