BLOCKSYSTEM FS Pag. 38 Rev. 02 02/07
F
• L’appareil doit être installé dans des lieux clos convenablement aérés.
• Laisser autour de l’appareil une place suffisante pour permettre d’effectuer les entretiens dans des
conditions de sécurité.
• Pour les opérations de manutention de l’appareil utiliser des gants de protection anti-coupures ou
un système de levage approprié.
• Pour le poids, consulter le tableau à la fin du mode d’emploi.
Pour le bon fonctionnement du Blocksystem nous vous conseillons les suivantes épaisseurs minimales
des parois des chambres froides (isolant polyuréthanne): chambres MBP et HBP épaisseur isolation 60
mm; chambres LBP épaisseur isolation100 mm.
6. 1
Modalités d’installation
• Soulever le Blocksystem à l’aide d’un chariot élévateur (ou d’un autre moyen de levage approprié)
en utilisant les crochets de levage correspondants.
• Fixer l’élément de condensation à la paroi verticale par n° 4 vis comme l’indique la Fig. 2, en
respectant la hauteur minimum du sol de 400 mm.
• Procéder à la fixation de l’évaporateur à l’intérieur de la chambre par 4 boulons en acier (voir Fig.
2).
• Prolonger le tuyau d’écoulement du bac de l’évaporateur par un tube en caoutchouc (le tuyau doit
avoir une résistance haute témperature jusqu’au 90°C) jusqu’à l’extérieur de la chambre en
réalisant un siphon (voir Fig. 2). Remarque : pour les modèles MBP et LBP, insérer la résistance
d’écoulement à l’intérieur du tuyau.
• Pratiquer un trou sur la paroi de la chambre (Voir Fig. 2) pour le passage des tuyaux de
refoulement, d’aspiration et pour le tuyau d’écoulement de l’eau.
• Pratiquer un trou pour le passage des câbles électriques : câble d’alimentation, câble ventilateur
évaporateur ; câble résistance d’écoulement, câble résistances de dégivrage, câble lumière
chambre.
• Pratiquer un autre trou pour le passage du câble de la micro-porte, des sondes température et fin
dégivrage.
N.B.: Il est nécessaire que ces câbles passent loin des parcours du courant électrique
pour éviter de troubler les signaux

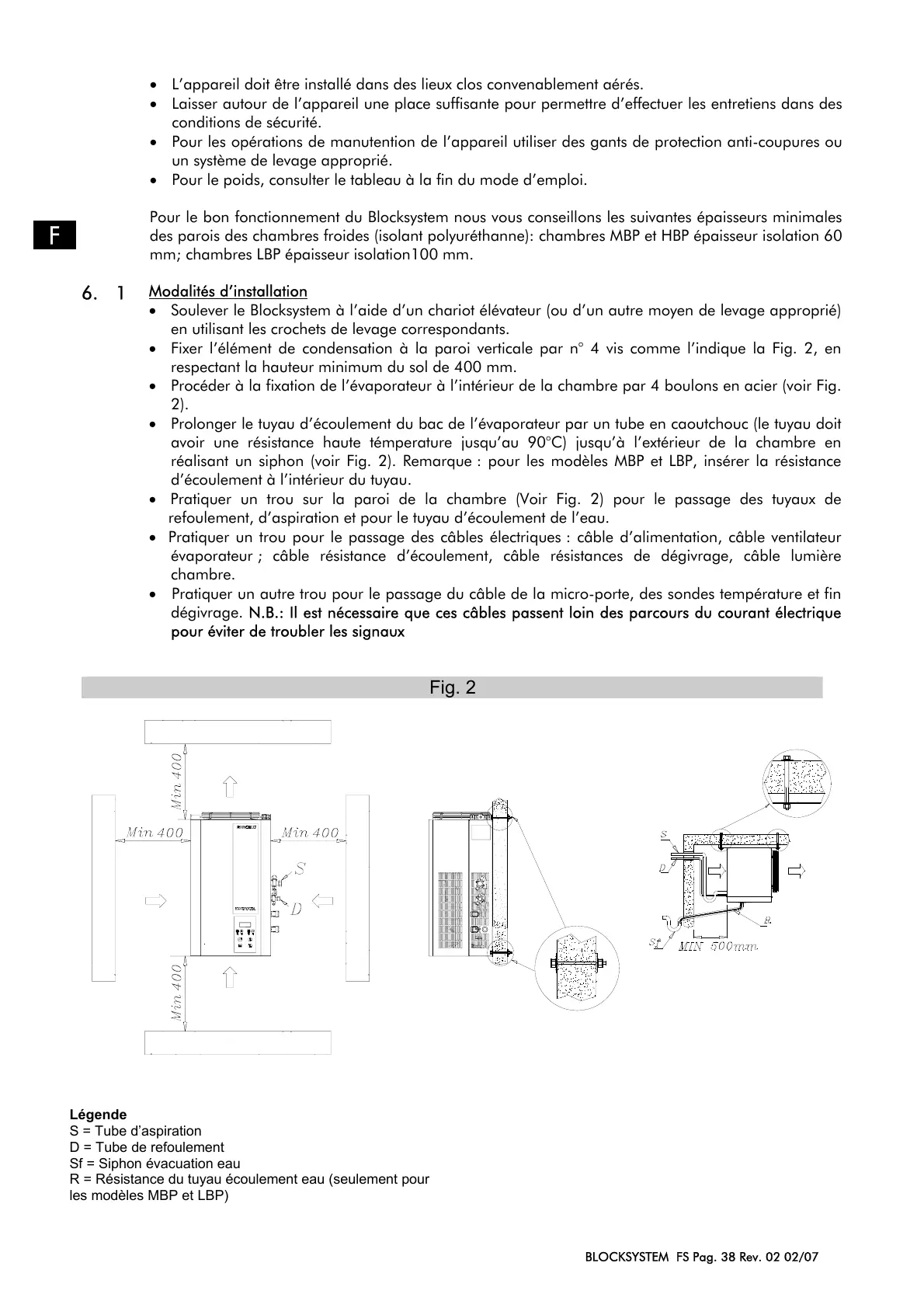

Fig. 2
Légende
S = Tube d’aspiration
D = Tube de refoulement
Sf = Siphon évacuation eau
R = Résistance du tuyau écoulement eau (seulement pour
les modèles MBP et LBP)
